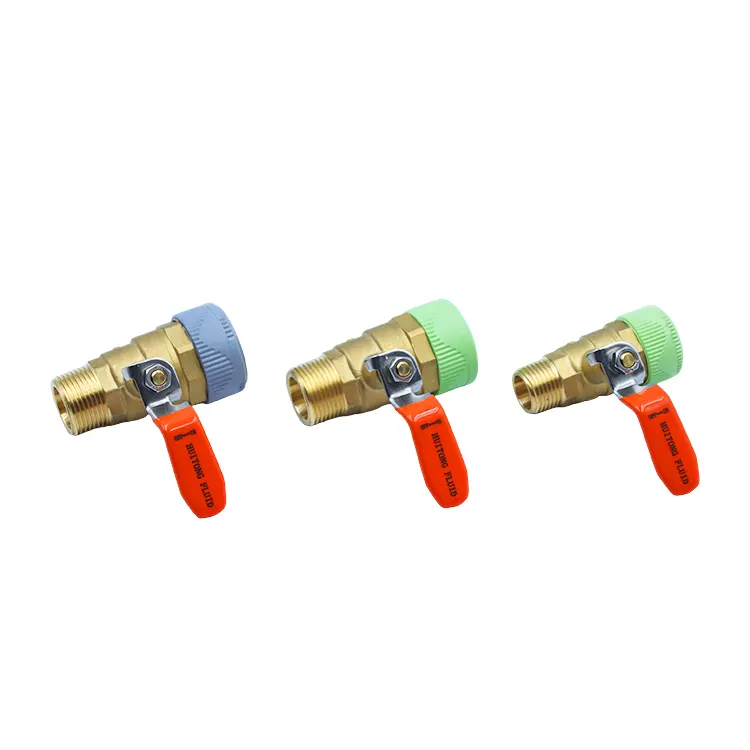

延長ステムおねじクイックコネクト真鍮ボールバルブ

このクイックコネクト真鍮ボールバルブは、特に高温温水および床暖房循環システム用に Huitong によって開発された複合制御バルブです。これは、クイックコネクトポート、雄ネジ端、拡張断熱ステムを組み合わせたユニークな「3-in-1」継手で、動作中の火傷の危険性、面倒な取り付け、古い配管と新しい配管の間の難しい移行、断熱パイプラインとの互換性の悪さなど、エンジニアリング上の複数の問題点に対処します。

このバルブは、複合シール構造とステンレス鋼の自動ロック式クイック接続機構を備えた鉛フリーの高温耐性の鍛造黄銅で作られており、溶接や接着剤を使用せずに迅速に取り付けることができます。拡張ステムおねじクイックコネクト真鍮ボールバルブは、メンテナンスのための非破壊分解をサポートし、隠蔽断熱配管やさまざまな主流の配管材料と互換性があるため、住宅用暖房および軽工業用水循環システムに理想的な選択肢となります。

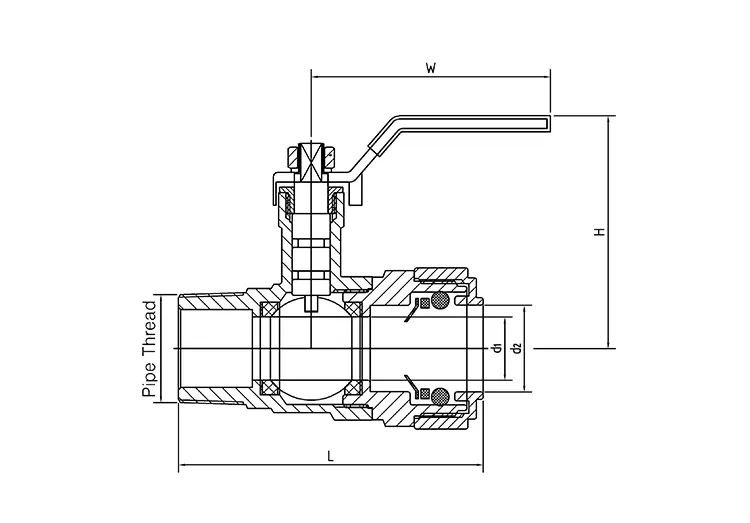

技術的パラメータ

3-in-1 複合インターフェイス

1. 差別化されたデュアルポート設計を特徴としています。一方の端は工具不要の「プッシュイン」クイックコネクトインターフェイスを利用し、もう一方の端は標準の雄ネジを備えています。この二重機能は、迅速な取り付けとねじ接続の両方のニーズを満たし、複雑な配管移行シナリオに対応します。

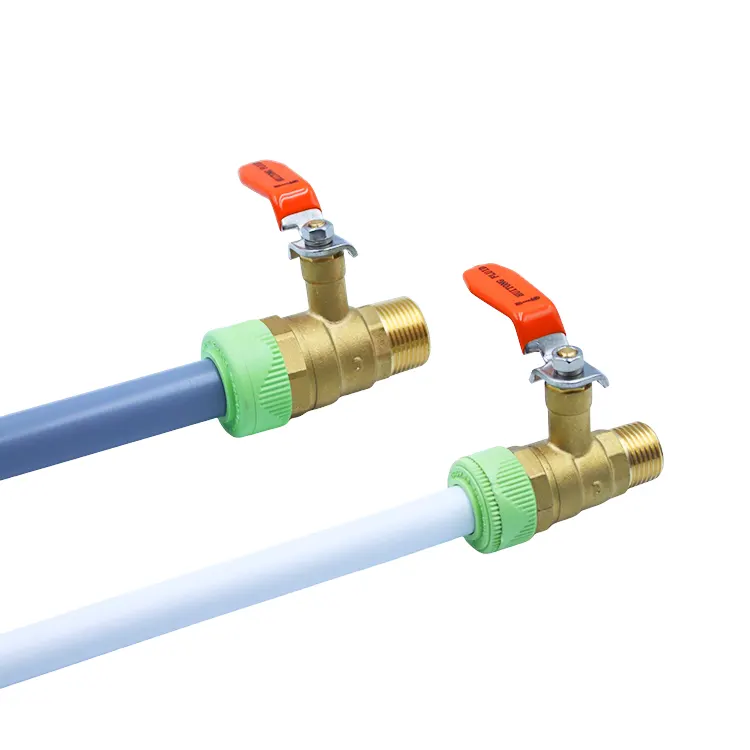

2. クイックコネクトポートには、銅管、薄肉ステンレス鋼管、PEX 床暖房管の 3 種類の主流のパイプを確実にグリップする高強度ステンレス鋼のロック歯機構が組み込まれています。熱融着、接着剤、特殊な圧着工具は必要ないため、取り付けに消耗品は不要です。

3. 雄ねじ端は世界標準の継手仕様に準拠しており、アダプタなしでさまざまなパイプラインアクセサリに直接接続できます。これにより接続箇所の数が減り、構造的に漏れのリスクが最小限に抑えられます。

強化された安全保護

1. このバルブは、特別に設計された拡張された熱的に隔離されたステムを使用しています。これにより、バルブ本体から操作ハンドルへの熱の伝達を効果的に遮断し、高温温水や床暖房システムの運転中にハンドルが触れられないほど熱くなるという業界全体の問題を完全に解決します。

2. 強化防爆ステム構造を採用しており、温水循環時の圧力変動やサージに耐えます。これにより、ステムの緩み、脱落、流体の噴出が防止され、高圧・高温の運転条件下での安全性が大幅に向上します。

3. 90°シングルハンドル操作設計: 短い作動ストロークとスムーズで楽な操作が特徴です。延長ステムおねじクイックコネクト真鍮ボールバルブにより、高温で密閉された配管システムでも迅速な全開/全閉制御が可能となり、頻繁なサイクルを必要とする用途に最適です。

高温耐性材料

1. バルブ本体は、鉛フリーDZR（耐脱亜鉛性）黄銅の一枚材から鍛造されています。この材料は緻密で均一であり、高温、酸化、スケールに対する優れた耐性を備えています。熱水に長時間さらされても腐食や変形に耐えます。

2. 高温耐性複合PTFEシール部品を装備しています。周囲温度向けに設計された標準的なシールとは異なり、これらは経年劣化、硬化、漏れを起こすことなく継続的な熱水の循環に耐え、長期的なシールの安定性を保証します。

3. フルボアの内部構造: スロットルやデッドゾーンのない、妨げられない水の流れを可能にします。低い流量抵抗と最小限の流量損失により、床暖房、家庭用温水、および工業用循環水システムにおける効率的な水の供給が保証されます。

コンパクトなボディ構造

1. コンパクトで洗練されたデザイン: バルブ本体をパイプ断熱材内に完全に収めることができ、延長されたステムハンドルのみが露出します。これにより、パイプラインの断熱システムの完全性が維持され、熱損失が防止されます。

2. 隠蔽設置 (壁内または天井上) に最適: 断熱層を適用できないことや、パイプラインでの局所的な結露や熱損失など、大型のバルブに関連する一般的な設置の課題を解決します。

3. 非破壊分解・再利用対応：配管を切断することなくメンテナンス、システム変更、機器交換が可能となり、エンジニアリングメンテナンスコストと材料の無駄を大幅に削減します。

高温継手の専門的な品質管理

1. 原材料テスト: すべての DZR 真鍮原材料は到着時にスペクトル分析を受け、高温耐性や耐脱亜鉛性などの重要な性能指標を検証し、供給元での品質管理を保証します。

2. 完成品模擬試験：各ユニットの気密性、静水圧耐性、高温/低温サイクル/経年劣化などの個別試験を実施します。主な焦点領域には、拡張ステムの密閉安定性とクイックコネクトインターフェイスのロック強度が含まれます。 3. フルバッチのトレーサビリティ: 各製品には固有のバッチ コードが付けられており、生産、加工からテストに至るプロセス全体の記録がアーカイブされています。海外プロジェクトの受け入れおよび通関要件を満たすために、CE 認証および材料試験レポートが出荷時に入手可能です。

メーカー保証制度

1. 拡張ステムおねじクイックコネクト真鍮ボールバルブには、12 か月のメーカー保証が付いています。当社は、シールの漏れ、スイッチの故障、ロック機構の故障など、製造プロセスまたは材料の欠陥に起因する問題に対して無料の修復ソリューションを提供します。

2. 当社の技術チームは高温配管システムを専門とし、クイックコネクト設置標準、パイプの選択とマッチング、高温パイプラインの漏れのトラブルシューティングに関する非常に実践的なガイダンスを提供します。

3. 当社は迅速な多言語によるアフターサポートを提供し、世界中の配管請負業者や卸売業者にカスタマイズされた配管ソリューションを提供して、現地の建設基準との互換性を確保します。

標準的な動作推奨事項

1. プッシュフィット取り付け: 取り付ける前に、パイプの端がバリがなくきれいに切断され、内部に破片がないことを確認してください。パイプをクイックコネクトポートに対して垂直に合わせ、一定の速度で挿入します。 「カチッ」という音が聞こえ、ロックがかかっていることを示します。将来の漏れにつながる可能性がある、斜めの挿入や不完全な挿入を避けてください。

2. バルブの操作: 日常使用中は、ハンドルをゆっくりと 90° だけ回転させてください。ハンドルに力を入れたり、移動限界を超えて回転させたりしないでください。これにより、応力下での拡張ステムの変形が防止され、内部の高温シール構造が保護され、耐用年数が延長されます。

3. 高温運転：温水または床暖房システムを開始または停止するときは、水圧と温度を徐々に調整してください。シールの摩耗を最小限に抑え、長期的なシールの安定性を確保するために、急激な温度変動や瞬間的な高圧サージを避けてください。

4. 分解とメンテナンス：パイプラインのメンテナンス時に分解するための専用ツールを使用して、ロック機構をスムーズに解除します。無理にこじったり、引っ張ったりしないでください。良好な状態のバルブは再利用できるため、プロジェクトの材料コストが削減されます。

よくある質問

Q1: 高温サイクルで長期間使用すると、クイックコネクトインターフェイスが緩んだり漏れたりすることはありますか?

A: クイック接続ポートには、厚みのあるステンレス鋼のセルフロック歯が付いています。高温・低温サイクルエージング試験を実施し、熱膨張・収縮による緩みがなく、高温条件下でも安定したロック性能を発揮します。高温耐性のシール部品と組み合わせることで、長期の水循環中に漏れがゼロになります。

Q2: 拡張ステムおねじクイックコネクト真鍮ボールバルブはどのタイプの配管およびシステムに適合しますか?

A：銅管、薄肉ステンレス管、PEX床暖房管に対応しています。家庭用給湯システム、床暖房循環システム、軽工業用循環水回路などに広く使用されており、住宅用および軽工業用の高温配管プロジェクトの大部分に適しています。

Q3: バルブ本体を断熱材で包むと動作や放熱に影響はありますか?

A: いいえ。バルブ本体は完全に断熱材で覆い、操作ハンドルのみを露出させることができます。これにより、パイプラインの断熱性を維持しながら、局所的な熱損失や結露を防ぎ、隠蔽断熱配管設置の基準を満たしながら、バルブの動作が影響を受けないことが保証されます。

Q4: 高温用途では具体的にどのような品質検査が行われますか?

A: 通常の気密試験、耐圧試験に加え、高温・低温サイクルエージング試験も行っております。これらは、拡張ステムのシールの安定性とクイックコネクトインターフェイスの高温ロック強度を特に検証し、長期にわたる熱水循環をシミュレートして、製品が複雑な高温環境で確実に機能することを保証します。

Q5: 高温環境下で日常使用する際に注意すべきことは何ですか?

A: バルブを過度の力で操作しないようにし、水圧の急激な上昇や低下を防ぎます。バルブステムインターフェースのシールを定期的に検査してください。システムの起動時と停止時に温度と圧力を段階的に制御することで、シールの摩耗を最小限に抑え、バルブの長期にわたる安定した動作を保証します。
