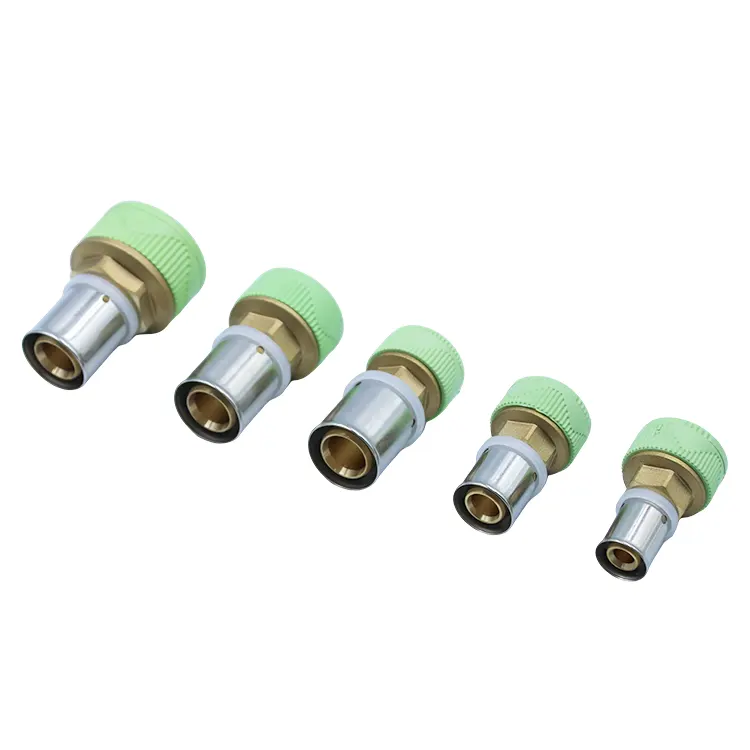

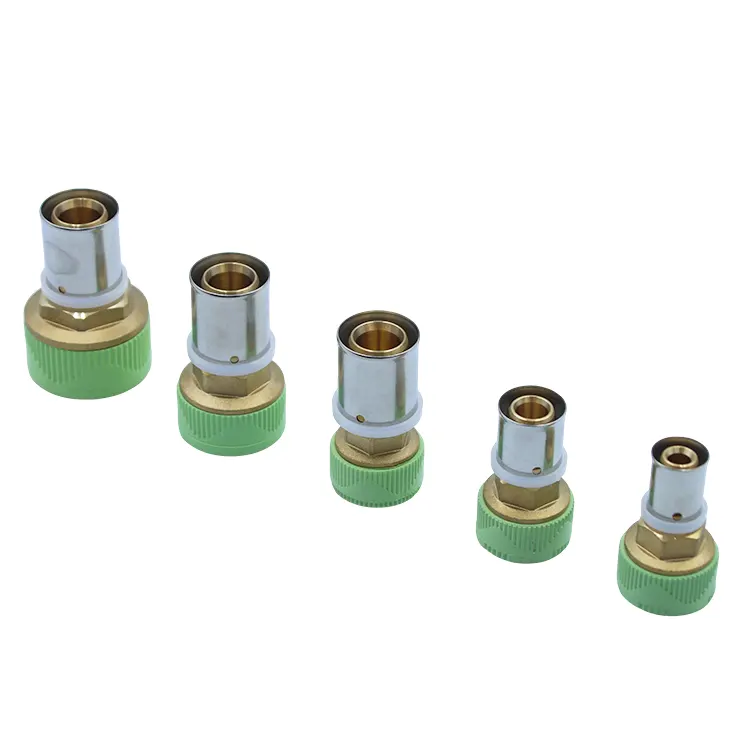

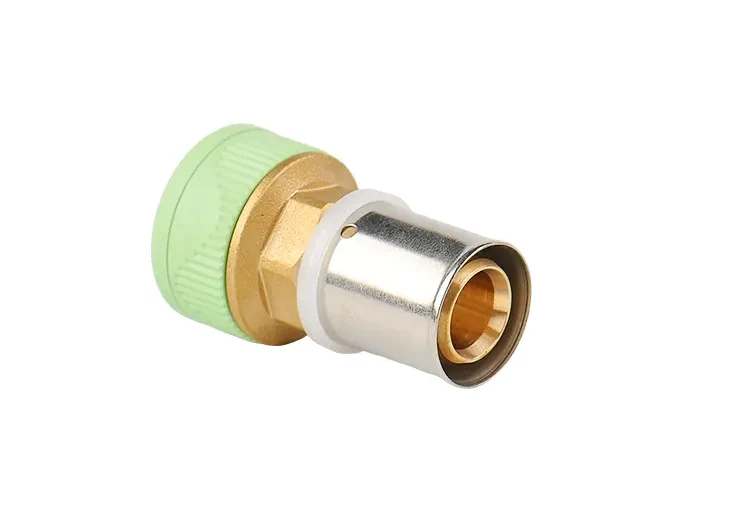

真鍮の圧入とクイックコネクトを組み合わせたジョイント

この継手は、実績のある 2 つの接続技術を 1 つのユニットに統合しています。一方の端は標準的な圧入構造を採用しており、特殊なツールを使用して圧縮され、永続的な漏れ防止シールを形成します。もう一方の端は、工具不要のクイックコネクト設計を採用しており、簡単に分解して再利用できるため、真鍮の圧入とクイックコネクトを組み合わせたジョイントはメンテナンスや一時的なシステム調整に最適です。フィッティングは高密度の鉛フリー DZR 真鍮の一枚から鍛造されており、内部のシール溝とロック歯は CNC によって精密機械加工されています。デュアル EPDM O リングとステンレス鋼の滑り止めロッキング リングが組み込まれており、圧力変動や熱サイクルに耐えて漏れることなく両端で独立した二重層の漏れ保護を保証します。

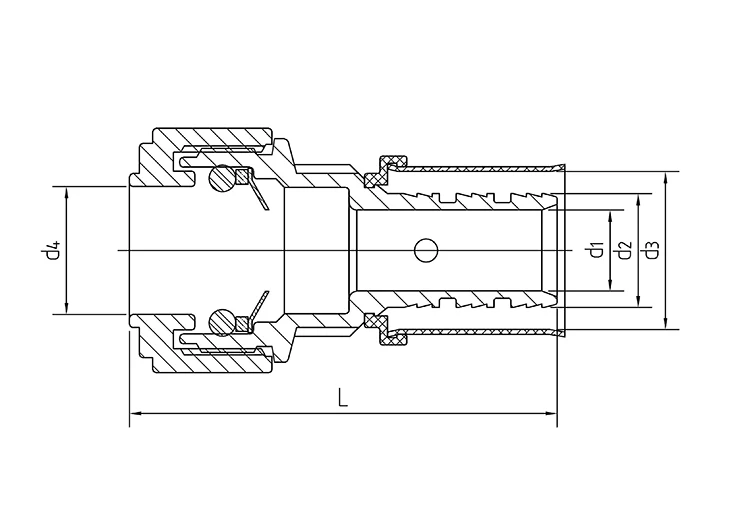

技術的パラメータ

鉛フリーDZR黄銅基材の特性

1. 高密度鍛造構造

鉛フリーの DZR 真鍮ビレットから鍛造されたこの材料は緻密で気孔がありません。通水時の脱亜鉛や有害物質の浸出に耐性があり、飲料水配管の基準を満たしています。

2. 精密CNC内部加工

シール溝、圧入チャネル、クイックコネクト ロッキング歯、挿入ゾーンなどの内部機能は、CNC によって精密機械加工されています。厳しい寸法公差により、圧入接続とクイック接続接続の両方で一貫した嵌合が保証されます。

3. 長期にわたる耐食性

真鍮製の本体、シール、ステンレス製のロッキング リングは、製造前に塩水噴霧腐食および老化テストを受けています。湿気の多いパイプシャフトや熱サイクル条件下でも、酸化、錆び、スケールの蓄積に耐性があります。

両端が独立した二重構造設計

1. 永久圧入ロックとシール

片面には標準化されたプレスフィットインターフェイスが付いています。業界標準のツールを使用して圧縮すると、パイプにロックされて永続的で安全な接続が形成されるため、分解せずに長期間固定する必要がある主要パイプラインセクションに最適です。

2. 工具不要で再利用可能なクイックコネクトエンド

クイックコネクト側にはバネ式ロック機構が備わっており、工具を使わずに挿入および取り外しが可能です。真鍮製のプレスフィットとクイックコネクトを組み合わせたジョイントは再利用可能で、メンテナンスポイント、一時的な圧力テスト、分岐ラインの変更に適しています。

3. 両端の独立した二層シール

プレスフィット端とクイックコネクト端の両方に、独立した高弾性 EPDM シール リングが装備されています。クイックコネクトエンドには追加のステンレススチール製滑り止めロックリングが含まれています。それぞれの端は水密バリアを形成し、片側のシールの破損がもう一方のパイプラインに損傷を与えないようにします。

二重シール漏れ防止システム

1. 耐高温・高弾性EPDMシール

EPDM シール リングは極端な温度に耐え、材料の劣化を防ぎます。床暖房などの高温水循環環境や冷温水交互給水環境下でも、長期間使用しても硬化やひび割れが起こりにくく、耐久性に優れています。

2. ステンレス鋼のロックリングがクイックコネクトグリップを強化します。

クイック接続ポートには、統合されたステンレス鋼の滑り止めロック リングが付いています。パイプに挿入すると、リングが締め付けられてパイプ壁をしっかりと掴み、水圧のサージやパイプラインの振動による緩みを効果的に防ぎます。

3. 圧力や温度の変動に適応

このプレスフィットとクイックコネクトを組み合わせたジョイントの二層シール構造は、熱膨張と収縮に自動的に適応します。頻繁な圧力変動や温度サイクルの条件下でも密閉性を維持し、漏れや圧力損失の問題を排除します。

標準圧入管継手の利点

1. 1 つの継手で 2 つの接続ニーズを満たし、在庫の多様性を大幅に削減

標準の圧入継手は恒久的な接続用であり、クイック接続継手は一時的な使用用であるため、請負業者は両方のタイプを在庫する必要があります。この「ツーインワン」フィッティングは両方のシナリオをカバーし、在庫 SKU 数と在庫に拘束される資本を削減します。

2. パイプラインの接合部が少ないため、漏れのリスクが軽減されます。

パイプを接続するために別個の継手を使用すると、接続ポイントの数が増加し、それぞれの接続ポイントに潜在的な漏れのリスクが生じます。この統合された複合構造により、単一ノードでの接続が完了するため、接続部が少なくなり、長期の運用および保守中の漏れのリスクが低くなります。

3. 長期安定性とメンテナンスの容易さを両立します。新旧配管を混合した改修プロジェクトにも対応

標準の圧入継手は、将来のメンテナンスのためにパイプを切断する必要があるため、材料の無駄が発生します。一方、標準の圧入継手は、長期間の高圧条件下では緩みやすいです。この製品は、永続的な安定性を実現するプレスフィットメイン接続と、非破壊で分解できるプッシュフィット分岐接続を備えており、改修プロジェクトに最適です。

4. 現場での総施工時間の短縮と人件費の削減

2 つの異なるタイプの継手を取り付けるには、2 つの異なるワークフローと複雑な手順が必要です。この複合継手は 1 回の組み立てステップで接続を完了するため、構造が簡素化され、大規模プロジェクトの労働時間が大幅に削減されます。

火を使わないシンプルな設置システム

1. 溶接と接着のプロセスを完全に排除

取り付けには熱間作業 (溶接) やシーラント/PTFE テープは必要ありません。これにより、断熱材や装飾材に点火する火花による火災の危険が完全に排除され、密閉された天井空間や仕上げられた内装でも安全に作業できるようになります。

2. どちらの組立方法でも簡単操作

圧入端は専用ツールを使用して 1 回圧縮するだけで済みます。また、圧入端は挿入時に自動的にロックされ、クリップを押してパイプを引き抜くとロックが解除されます。 1 人で組み立てが完了できるため、1 点あたりの設置時間が大幅に短縮されます。

3. 現場の資材管理負担を軽減

単一の継手で永久固定とクイックリリースの両方の要件を満たしているため、複数の種類の継手や補助材料を現場に輸送する必要がなくなり、材料の保管と取り出しが簡素化されます。

多彩な配管用途

1. 住宅全戸浄水及び家庭用温水配管

隠ぺいされた幹線には永久圧入接続が使用され、定期メンテナンスが必要な分岐機器（給湯器やフィルターなど）にはプッシュフィット接続が使用され、配管を切断することなく機器を取り外すことができます。

2. 住宅用・業務用床暖房循環配管

確実なシールを確保するためにメイン加熱ラインにはプレスフィット接続が使用され、マニホールドの上流のメンテナンス分岐にはプッシュフィット接続が選択されます。これにより、埋め込まれた配管を損傷することなく、システムのフラッシングまたはクリーニング中に迅速な分解が可能になります。

3. 商業ビルの配管改修

オフィスビルやショッピングモールなどの混合システムの改修（新旧配管の組み合わせ）に適しています。メインラインは恒久的な圧入接続によって固定され、一時的な圧力テストポイントと将来の変更アクセスポイントはクイックコネクト構造を利用し、複雑な配管レイアウトに対応します。

4. 低圧工業用常温流体輸送ネットワーク

工場の浄水循環および低圧流体ライン用に設計されています。固定設備ラインは圧入によって固定され、仮接続および設備メンテナンス分岐はクイックコネクトエンドを使用するため、配管材料を損傷することなく簡単に組み立てと分解が可能です。

デュアルスタンダード、エンドツーエンドの品質管理管理

1. 多段階の製造前検査

黄銅ビレット、ステンレス鋼ロッキング リング、EPDM シール リングは、製造前に化学組成スクリーニングと塩水噴霧腐食/耐久性テストを受け、標準以下のコンポーネントが早期に排除されるようにします。

2. 加工中のリアルタイム寸法校正

圧入溝とクイックコネクトのロック歯については、継続的な寸法スポットチェックが実行されます。加工公差を厳密に管理することで、両端の接続構造の仕様を統一します。

3. 両端の独立した専門テスト

真鍮製複合圧入ジョイントとクイックコネクトジョイントは、圧入ポートとクイックコネクトポートの気密性/漏れ試験を別々に実施するとともに、引き抜き抵抗試験や経年劣化試験も実施し、長期にわたる振動や水圧の変動をシミュレートして接続の安定性を検証します。

4. フルバッチの文書化とトレーサビリティ

原材料の検査記録、完成品の気密性と引抜き試験のログ、製造バッチ番号がバッチごとに保持されるため、大規模なエンジニアリング注文のライフサイクル全体にわたる品質トレーサビリティが可能になります。

包括的な認定ドキュメントとライフサイクル全体にわたる技術サポート

1. コンプライアンス文書の同期配信

国内プロジェクト検査および海外通関のすべての規制要件を満たす、材料検査報告書、工場気密性およびプルアウト試験データシート、塩水噴霧腐食試験報告書、および公式原産地証明書を提供します。

2. 構造別の標準化された設置ガイド

技術チームは、プレスフィットツールの操作プロトコルやクイックコネクトの組み立て/分解の重要なポイントを網羅した段階的な取り付けチュートリアルを提供し、組み立てミスによって引き起こされるロック機構の緩みやシールの漏れなどの問題を積極的に防止します。

3. 現場でのトラブルシューティングへの迅速な対応

標準化された検査計画とそれに対応するソリューションを勤務時間内に迅速に提供し、パイプ継手の不一致、ロック歯の外れ、シールの漏れなどの運用上の問題に対処し、建設の進行に対する障害を迅速に解決します。
