真鍮圧入エルボコネクタ

給排水、HVAC、および空気圧流体パイプラインの建設中、パイプラインが 90 度回転する位置では、漏れが発生しやすく、構造が複雑で、火災の危険が生じる可能性があります。従来のエルボは、溶接するか、シールテープを通して巻き付けることによって取り付けられます。この方法は多くの手作業が必要であり、高温での溶接による火災の危険性があります。時間の経過とともに、温度の変化やパイプラインの振動により、インターフェースが緩み、ガスが漏れたり漏れたりする可能性があります。さらに、通常のエルボの内部流路は粗いため、流体抵抗が大きくなり、システムのエネルギー消費が増加します。

この真鍮圧入エルボ コネクタは、パイプラインの旋削工事やその後のメンテナンスにおけるさまざまな問題点に特に対処します。製品は鉛フリー黄銅製で、一体化された圧縮シール構造が特徴です。溶接や追加のシーリングアクセサリは必要ありません。標準の圧縮ツールを使用すると、永久的なシール接続を迅速に完了できます。

銅管やステンレス管に対応し、冷温水、熱媒体、圧縮空気などの輸送が可能です。使用圧力は1.6MPaまで、適用温度範囲は-20℃～120℃です。温度サイクルやパイプラインの振動に長期間耐えることができます。内壁は滑らかで、流体の損失が少なく、室内装飾、商業用、軽工業用パイプラインの新設や改修に最適な回転アクセサリです。

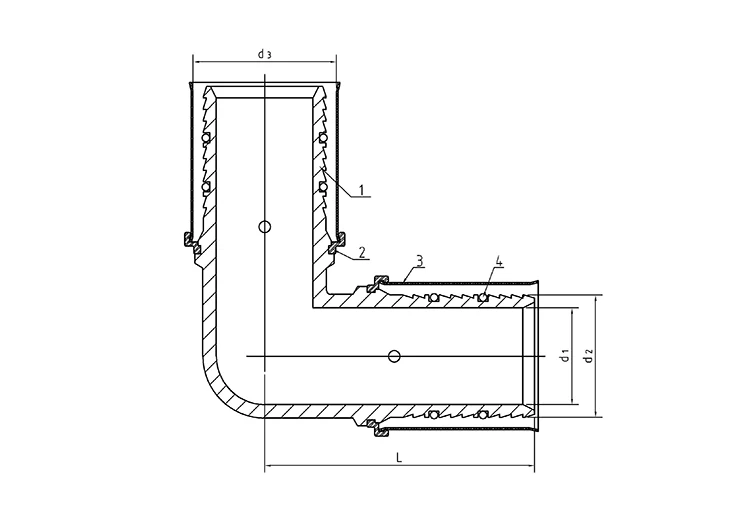

技術的パラメータ

設置工事のメリット

1. 溶接や追加のシール消耗品は不要

一体型のシールガスケットが付属しているため、溶接、タップ加工、原材料の巻き付け等の作業が不要となり、建材購入コストを削減できます。

2. 素早い圧縮成形

業界標準の圧縮ツールと組み合わせることで、1 人で数秒でパイプ接続を完了でき、緩むことなく永続的にロックできるため、パイプラインの建設期間全体が大幅に短縮され、人件費が削減されます。

3. 裸火のない構造の方が安全です

プロセス全体で高温溶接が必要ないため、火傷や火災のリスクが排除され、天井の隙間、密閉された機器室、人口の密集した商用パイプルートなどの限られた建設スペースに適しています。

基材の材質と温間プレスの物性

1. 食品グレードの鉛フリー真鍮基材

真鍮圧入エルボコネクタは、重金属の浸出を伴わない高純度の鉛フリー真鍮から鍛造されています。飲料水パイプラインの安全基準に適合しており、長期にわたる家庭用水の浄化や温水輸送に使用できます。

2. 強い耐食性と安定した構造

真鍮基材は高密度で十分な機械的強度を備えています。耐酸化性と中程度の腐食性に優れています。長期間の水や空気の循環下でもスケールや錆が発生しにくく、年間を通しての連続運転に適しています。

3. 温間プレス安定動作範囲が広い

定格圧力容量は1.6MPaまでです。寒冷環境での凍結防止に使用する-20℃から熱交換作業に使用する120℃までの温度範囲に耐えることができます。季節の温度差や寒暖差によっても性能が低下しません。

内部構造の流体動作の最適化

1. 滑らかな内壁により損失を低減

エルボ内部は高精度旋削仕上げ加工を施しています。流路がフラットで滑らかなため、流体の流動抵抗が大幅に低減され、配管の圧力損失が低くなります。これにより、HVAC およびガス供給システムの全体的な運用効率が向上します。

2.耐震・耐温度一体シール構造

専用の弾性シールガスケットが内蔵されており、パイプラインの熱膨張収縮や機械振動による変形に適応します。長期間の使用でも安定したシールが得られ、水漏れやエア漏れのトラブルがありません。

3. 圧着剥離防止構造

ツールプレス後、パイプ素材とエルボはしっかりと接着され、力が均等に分散されます。水圧や空気圧の変動下でも、パイプ材料の滑りや界面の緩みがなく、パイプラインの長期安定運転が保証されます。

マルチシナリオへの普遍的な適応性

1. 主流の金属パイプに対応

圧縮ポートの設計を標準化することで、追加の変換継手を必要とせず、銅管やステンレス管と安定して接続できます。新旧パイプライン改修をそのまま活用できます。

2. さまざまな流体媒体への適応

真鍮圧入エルボコネクタは、冷水、家庭用温水、高温熱媒体、圧縮空気などの一般的な流体を安全に輸送できます。給水と排水、集中空調、集中暖房、空気圧パイプラインの 4 つのシナリオをカバーしています。

3. 狭い設置場所にも適したコンパクトな構造

全体のサイズが小さく規則的で、天井の狭いスペース、狭いパイプシャフト、装置内の狭いスペースに適しています。複雑でマルチアングルなパイプラインレイアウトにも柔軟に対応できます。

工場のフルチェーン品質管理およびトレーサビリティ システム

1. 3つの工場検査の義務化

完成品の各バッチが工場から出荷される前に、耐圧および耐圧試験、シールの気密漏れ検出、寸法精度の校正という 3 つの検査手順がすべて完了します。サイズ誤差、シール不良、耐圧不足などの不良品は排除します。

2. 完全な製造検査データのアーカイブ

原材料の入力、加工と成形、完成品の検査の全プロセスが均一に記録され、アーカイブされます。商品の各バッチをプロセス全体にわたって追跡できるため、さまざまな製品バッチの一貫した安定した品質が保証されます。

3. 準拠した認定書類の完全なセット

材料検査証明書、完成品の耐圧性と密閉性の試験報告書、正式な原産地証明書をカスタマイズして提供します。国内のプロジェクトの受理と申請、海外の国境を越えた通関と検査の基準を完全に満たしています。

外国貿易向けのカスタマイズされたサービスとアフターサポート

1. エンジニアリングプロジェクト向けのパーソナライズされたカスタマイズサービス

この工場は、非標準仕様や特殊な作業条件に合わせたカスタマイズ生産をサポートしています。大規模な商業および産業プロジェクトのパイプラインのレイアウトと媒体特性に基づいて、カスタムメイドの専用サイズのベンドおよびフィッティングを製造できます。

2. 越境貿易の書類ワンストップサポート

成熟した対外貿易サービス システムにより、真鍮圧入エルボ コネクタの出荷の各バッチには、通関資格認定書類一式を添付することができ、海外顧客の通関プロセスが簡素化され、国境を越えた貿易の時間とコストが削減されます。

3. 全プロセスの専門的な技術接続とアフターセールス

専門の流体パイプライン技術チームが、パイプラインの選択、圧縮設置ガイドライン、および現場での障害トラブルシューティング ソリューションを提供する体制を整えています。国内外のお客様の構築・運用上の課題に迅速に対応します。

主な応用シナリオ

1. 住宅装飾用全戸給排水システム

家庭用給水・給湯パイプラインの90度回転接続に使用されます。鉛フリー素材を使用しており、安全で環境に優しいです。隠蔽圧縮設置には漏れのリスクがなく、家の装飾における正確な隠蔽パイプライン建設に適しています。

2. ショッピングモールやオフィスビル向け業務用セントラル空調事業

商業ビルのセントラル空調の冷温循環パイプラインの回転に適しています。低流量抵抗設計により、空調システムのエネルギー消費が削減され、年間を通じて頻繁かつ継続的に稼働する商業ビルに適しています。

3. 住宅地や公園向けのセントラルヒーティングパイプライン

120℃の温水循環に長期耐えられます。密閉構造はパイプラインの熱膨張や収縮による変形に強く、住宅地や工業団地の集中加熱パイプラインの回転や接続に安定して使用できます。

4. 軽量産業用空気圧圧縮空気パイプライン

工場作業場における圧縮空気供給パイプラインの旋回に適しています。ガス漏れがなく密閉性が高く、耐圧性能が安定しているため、小型産業用空気圧機器のパイプライン改修要件に対応します。

パイプラインの選択に関する実践的な提案

1. 配管材質の仕様に応じて選定します

現場のパイプラインが銅管または薄肉ステンレス鋼管の場合、対応する管径の圧縮エルボを直接選択します。これら 2 つのパイプ材料を混合して使用する改修プロジェクトには、このユニバーサル圧縮インターフェイスを一律に採用し、追加のサイズ変更アクセサリは必要ありません。

2. 輸送媒体に基づいて使用シナリオが区別される

家庭用給水および家庭用温水には、鉛を含まない基本モデルが推奨されます。床暖房、集中暖房の高温温水パイプラインの場合、120℃の高温に耐えることができる密閉モデルを事前に準備します。工場の圧縮空気の空気圧パイプラインには、気密性を高めたバッチ製品をお選びください。

3. 環境温度に応じて選択してください

北国の冬季の屋外パイプラインや暖房のない地下室では、-20℃の低温に耐える密閉モデルを選択する必要があります。屋内常温給水や空調水路などの用途に対応できる標準モデルです。

4. 設置スペースに合わせて選ぶ

天井の空洞や狭い機器キャビネットなどの狭い建設位置の場合は、コンパクトで小容量の圧縮エルボの選択を優先してください。開放型機械室や地上設置露出配管の場合は、従来の標準モデルを選択することで設置作業スペースを確保できます。

5. システム圧力に応じて選択します

家庭用水道水や小規模床暖房などの圧力が1.0MPa未満の場合は、標準の1.6MPa耐圧モデルで十分です。業務用セントラルエアコンや大型暖房機の場合は、圧力の冗長性を確保し、高圧漏れのリスクを排除するために一律1.6MPa耐圧仕様をご購入されることをお勧めします。

よくある質問

Q1: 従来のねじ込みエルボや溶接エルボと比較した、圧縮タイプのエルボの主な利点は何ですか?

A: 従来のエルボには複雑な建設プロセスがあり、溶接プロセスにより火災安全上のリスクが生じます。時間が経つと、接合部が緩んで漏れが発生する傾向があります。一方、真鍮圧入エルボ コネクタは溶接を必要とせず、追加のシール付属品も必要ありません。施工速度が速く、圧縮成形後の接合部は永続的に安定します。振動や温度変化に強く、漏れがゼロです。全体的な建設コストと長期運用コストが低くなります。

Q2: このエルボは、飲料水用の長期給水パイプラインに使用できますか?

A: もちろんです。製品は鉛フリーの真鍮素材で作られており、有害物質を放出しません。国内の家庭用給水材料に関する規格に適合しており、家庭用浄水システムや家庭用給湯パイプラインなどに安全かつ永続的に使用できます。

Q3: 長期間の振動や高温と低温が交互に繰り返される条件下でパイプラインに漏れはありますか?

Ａ：漏れることはありません。エルボ内部には高温・低温耐性、耐衝撃性に優れた特殊なシールガスケットが装備されています。冷温サイクルと連続振動耐久試験を経た後、パイプラインの熱膨張と収縮に適応し、長期にわたって安定したシールと密着性を維持し、水漏れや空気漏れの問題がありません。

Q4: このエルボはどのタイプのパイプと媒体に適合しますか?

A: パイプに関しては、銅パイプとステンレス鋼パイプに互換性があります。媒体としては、冷水、家庭用温水、高温熱媒体、圧縮空気を輸送できます。家庭用装飾や民生用、商業用空調設備、軽工業用空気配管など、さまざまなシーンに適用できます。
