現代の商業ビルでは、HVAC システムが舞台裏で静かに動作し、何千人もの居住者に快適さを提供しています。しかし、天井タイルの下と機械室内では、パイプのネットワークが冷水、温水、冷媒を構造全体に運びます。設置から 1 年後、施設管理者は異常に気づきました。チラーの稼働サイクルが長くなり、光熱費が 15% 増加し、メンテナンス チームには天井タイルが湿っているという苦情が寄せられています。犯人は？複数のパイプ接続部での微小漏れ。このシナリオは世界中の建物で毎日行われており、根本原因がパイプ自体の故障であることはほとんどありません。弱いリンクはほとんどの場合、接続です。パイプ継手。 1 つのフィッティングが不十分に密閉されているか、不適切に選択されていると、システム全体の効率、安全性、信頼性が損なわれる可能性があります。
では、パイプ継手は実際に HVAC システムの漏れリスクを軽減するのにどのように役立つのでしょうか?その答えは、精密エンジニアリング、先端素材、思慮深いデザインの組み合わせにあります。高品質のパイプ継手は単なる機械的なコネクタではありません。これは、圧力に対して密閉し、熱膨張を吸収し、振動に耐え、冷媒や水処理化学薬品による化学的攻撃に耐える必要がある、慎重に設計されたコンポーネントです。テーパー状の金属間シール、圧縮を制御したエラストマー製 O リング、特殊なネジ山シーラントなどの技術を通じて、適切に設計されたフィッティングは、数十年にわたって持続できるバリアを作り出します。この記事では、パイプ継手が漏れを防ぐ基本的なメカニズムを探り、その性能を定義する重要な技術パラメータを検証し、漏れのない HVAC システムの構築を目指すエンジニア、請負業者、施設管理者に実用的なガイダンスを提供します。
A パイプ継手配管システム内の流体の流れを接続、終了、方向変更、または分岐するために使用される機械コンポーネントです。 HVAC の文脈では、パイプ継手は、冷水、温水、冷媒、凝縮水を運ぶパイプの複雑なネットワークが建物の構造内を移動できるようにする重要なコネクタです。パイプ継手がなければ、配管システムは一連の真っ直ぐで剛性の高い不動のセグメントとなり、実際の設置にはまったく実用的ではありません。パイプ継手は、障害物の周囲でパイプを配線したり、異なるパイプ サイズ間で移行したり、チラー、ボイラー、ポンプ、エア ハンドリング ユニットなどの機器に接続したりするために必要な柔軟性を提供します。

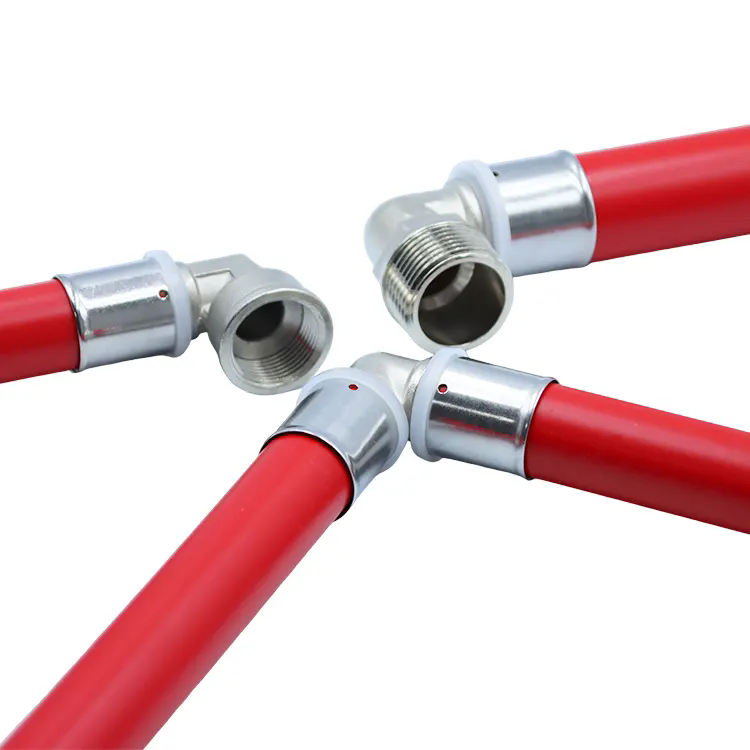

HVAC システムで使用される主なタイプのパイプ継手は次のとおりです。 流れの方向を変更するためのエルボ (90° および 45°)。枝を作成するためのティーとクロス。異なるパイプ直径の間で移行するためのレデューサー。 2本のパイプを直線で接続するための継手。メンテナンスのために取り外し可能な接続を提供するためのユニオン。パイプの端を密閉するためのキャップまたはプラグ。各タイプの継手は特定の目的を果たし、システムの定格圧力、温度範囲、および流体の適合性に基づいて選択する必要があります。パイプ継手の設計によって、シール方法も決まります。機械的な干渉シールを作成するテーパーねじに依存するもの、嵌合面間で圧縮されたエラストマー O リングを使用するもの、また、漏れのない接合部を作成するためにわずかに変形する金属対金属の座面を使用するものもあります。
最新の HVAC システムでは、パイプ継手の選択は簡単な決定ではありません。これはシステムの長期的な信頼性に直接影響します。玉環恵通流体制御有限公司は、パイプライン流体制御業界で 15 年近くの経験を持つメーカーで、HVAC 用途向けに特別に設計された包括的なパイプ継手ソリューションを製造しています。真鍮製ボイラー ボール バルブからクイック接続継手や加熱マニホールドに至るまで、当社の製品は商業用および住宅用 HVAC システムの厳しい性能要件を満たすように設計されています。パイプ継手の基本的な役割を理解することで、エンジニアや請負業者は、漏れのリスクを大幅に軽減し、システム効率を向上させ、HVAC 設備全体の耐用年数を延ばすための情報に基づいた決定を下すことができます。
その理由を理解するには管継手HVAC システムにおける最も一般的な漏れの原因であるため、まず統計を考慮する必要があります。業界の調査では、HVAC 配管システムにおけるすべての漏れの 60% ～ 70% がジョイントや接続部、つまりパイプ継手が取り付けられている場所で発生していることが一貫して示されています。これは偶然ではありません。パイプ自体は、銅、スチール、PEX のいずれであっても、連続した均質な材料であり、通常の動作条件下では比較的破損しにくいものです。ただし、パイプ継手は複数のコンポーネントのアセンブリであり、多くの場合、さまざまな材料、シール、機械的インターフェースが含まれます。これらの各インターフェースは潜在的な漏れ経路を表しており、流体の漏れを防ぐために慎重に設計および製造する必要があります。
この問題の規模を示す実際の例を考えてみましょう。沿岸部の主要都市にある 15 階建てのホテルでは、冷水システムに慢性的な問題が発生しました。メンテナンスチームは天井タイルの水垢に関する苦情に常に対応しており、システムでは抑制された水を頻繁に補充する必要がありました。漏れは劇的ではありませんでした。それらはゆっくりと持続する微小な漏れであり、特定するのが困難でした。調査の結果、漏れの大部分は建物全体のパイプ継手の接続部で発生していることが判明しました。継手の多くは標準的な既製コンポーネントであり、高圧、高サイクルの冷水システムの特定の要件を念頭に置いて選択されていませんでした。修復作業には、数百枚の天井タイルの取り外し、数十の付属品の交換が必要で、ホテルの運営は数週間に渡って中断されました。人件費、資材費、使用不能の部屋による収入の損失を含む修理費用の総額は 25 万ドルを超えました。
パイプ継手接続における最も一般的な 3 つの故障メカニズムは、シール面の劣化 (時間の経過とともに O リングまたはシール材料が硬化、亀裂、または弾性を失う)、振動によるねじの緩み (機械的振動によりねじ接続のねじが徐々に緩む)、および熱応力疲労 (膨張と収縮の繰り返しにより継手材料またはシールに微小亀裂が生じる) です。これらのメカニズムはそれぞれ、慎重に設計と材料を選択することで軽減できます。恵通は、これらの故障モードに直接対処する一連のパイプ継手製品を開発しました。当社の継手は、優れた耐薬品性と耐熱性を備えた堅牢なエラストマーシール、防振ネジロック機能、および数千回の熱サイクルにわたって完全性を維持する精密機械加工されたシール表面を備えています。高品質のパイプ継手ソリューションに投資することで、建物の所有者や施設管理者は、こうしたコストが高く破壊的な故障が発生するリスクを大幅に軽減できます。
微小漏れの防止は、製品の最も重要な機能です。パイプ継手HVAC システム内。マイクロリークは、非常に小さなリークであり、多くの場合、年間グラム単位で測定され、視覚的に検出するのは困難ですが、システムのパフォーマンスに累積的に重大な影響を与える可能性があります。時間の経過とともに、微小な漏れにより冷媒が徐々に失われ、冷却能力の低下とエネルギー消費の増加につながる可能性があります。温水システムでは、マイクロリークにより酸素が侵入し、鋼部品の腐食が促進され、水処理化学薬品の性能が低下します。したがって、パイプ継手に使用されるシーリング技術は、この潜行性の故障に対する主な防御手段となります。
HVAC 用途のパイプ継手で使用される主なシール技術は 3 つあります。テーパ付き金属間ねじシール、エラストマー O リング シール、およびシーラントを使用した平行ねじシールです。テーパーねじシールは、NPT (National Pipe Thread) 継手で一般的に見られるもので、締め付け時のねじ山の変形に依存しています。これにより、ねじ山の間の経路をシールする機械的な締り嵌めが形成されます。このタイプのシールは効果的ではありますが、ネジ加工の品質と取り付け者のスキルに大きく依存します。締めすぎると継手が割れてしまう可能性があり、締めすぎでは漏れ経路が残る可能性があります。エラストマー O リング シールは、より信頼性が高く一貫したシールを提供する最新の技術です。 O リングは、2 つの合わせ面の間で圧縮されるエラストマー材料 (通常は EPDM または Viton) のリングです。圧縮により予荷重が生成され、継手に温度変動やわずかな位置ずれが生じた場合でもシールを維持します。
エラストマー材料の選択は、シールの長期的な性能にとって重要です。 EPDM (エチレン プロピレン ジエン モノマー) は、水、蒸気、低刺激の化学薬品に対する優れた耐性と、幅広い温度範囲で弾性を維持できるため、冷水および温水システムに推奨される材料です。 NBR（ニトリルブタジエンゴム）は汎用用途によく使用されていますが、オゾンや熱に対する耐性が低く、時間の経過とともに硬化しやすくなります。 PTFE (ポリテトラフルオロエチレン) テープは広く使用されていますが、実際にはネジの潤滑剤およびシーラントであり、それ自体が真のシールではありません。適切に加工されたネジと組み合わせると最も効果的です。玉環恵通流体制御有限公司は、高度なシール技術を備えたパイプ継手の生産に特化しています。当社の真鍮製継手は、精密に機械加工されたシール面を備えて設計されており、数千回の圧力サイクルに耐えるようにテストされた高性能 EPDM O リングが付属しています。これらのシーリング技術の違いを理解することで、エンジニアは特定の用途に適したパイプ継手を選択でき、微小漏れのリスクを劇的に軽減できます。
最も困難な物理現象の 1 つパイプ継手熱膨張によって発生する力に耐えなければなりません。パイプの温度が変化すると、パイプ自体が膨張または収縮します。この動きの規模は相当なものになる可能性があります。たとえば、長さ 10 メートルの銅パイプが 50°C の温度変化を受けると、約 8.4 ミリメートル膨張します。これは小さな量のように思えるかもしれませんが、この膨張によって生成される力は数トンになる場合があります。パイプがしっかりと固定されている場合、この力はパイプ継手に直接伝わります。継手がこの応力を吸収するように設計されていない場合、継手本体の亀裂、シールの変形、またはねじ接続の緩みが発生する可能性があり、これらすべてが漏れにつながります。
パイプ継手はこの熱応力をどのように管理するのでしょうか?工学的なアプローチはいくつかあります。最も一般的な方法の 1 つは、ある程度の軸方向の動きを許容するユニオンまたはフレア フィッティングを使用することです。これらの継手には、パイプがわずかに動いても接触を維持するシーリング設計が組み込まれています。もう 1 つのアプローチは、テーパーねじ接続を使用することです。これは、適切に締め付けると、シールを失うことなく、少量の動きに対応できます。ただし、最も効果的なアプローチは、フレキシブル ホースまたは拡張ループを使用して意図的な柔軟性を備えた配管システムを設計し、システムの温度範囲に特化した定格の配管継手を選択することです。より大きなシステムの場合は、設計された拡張ジョイントが必要になる場合があります。
パイプ継手の材質も熱管理に重要な役割を果たします。たとえば、真鍮の熱膨張係数 (約 18 x 10-6/°C) は、銅パイプの熱膨張係数 (約 16.8 x 10-6/°C) に非常に近いです。これは、真鍮のパイプ継手は、接続する銅パイプとほぼ同じ速度で伸縮し、接合部の応力を最小限に抑えることを意味します。これが、真鍮が HVAC パイプ継手の材料として好まれる主な理由の 1 つです。玉環恵通流体制御有限公司は、高品位の真鍮からパイプ継手を製造しており、当社の製品が一般的な HVAC 配管材料との熱互換性を維持していることを保証します。また、当社の継手は、熱応力に対するさらなる耐性を提供するために、十分な寸法と堅牢な肉厚で設計されています。配管材料と熱的に適合するパイプ継手を選択することで、エンジニアは熱疲労や継手の破損のリスクを大幅に軽減できます。
腐食は HVAC システムの容赦ない敵です。パイプ継手多くの場合、最初にその影響を受けるコンポーネントになります。通常、断熱材によって外部腐食から保護され、水処理によって内部腐食から保護されている連続パイプとは異なり、継手は複数の表面、隙間、およびさまざまな材料を備えた複雑なコンポーネントです。特に、ねじ接続は電解腐食の影響を受けやすく、電解質 (水) の存在下で 2 つの異なる金属が小さな電流を生成し、腐食を促進します。したがって、パイプ継手の材料の選択は、システムの長期信頼性を決定する重要な要素となります。
フロリダの海岸に建てられた高級集合住宅のケースを考えてみましょう。 HVAC システムは、標準的な炭素鋼パイプ継手を使用して仕様化されました。 2 年以内に、継手には深刻な腐食の兆候が見られ始め、ネジ山に錆が発生し、表面に穴ができました。塩分を含んだ空気が腐食プロセスを加速させ、完全に処理されていない冷却水による内部腐食が問題をさらに悪化させた。建物の所有者は配管システム全体を交換することを余儀なくされ、このプロジェクトには 200 万ドル以上の費用がかかり、住民に何か月もの混乱をもたらしました。このシナリオは、適切な材料を選択していれば回避できたはずです。海洋グレードの真鍮または青銅の継手、あるいは適切なプラスチックの継手であれば、沿岸環境に必要な耐食性を備えていたでしょう。
次の表は、HVAC 環境における一般的なパイプ継手材料の相対的な耐食性のガイドを示しています。
| 材料 | 耐食性 | 一般的な HVAC アプリケーション | 制限事項 |
| 黄銅(CW617N) | 水に優れています | 冷水、温水、温水機器 | 酸性水では脱亜鉛を受けやすい |
| ブロンズ | 海水に優れています | 沿岸用途、復水器水 | 真鍮に比べてコストが高い |
| ステンレス鋼(304/316) | ほとんどのメディアで優秀 | 化学用途、冷凍 | コストが高く、慎重な溶接が必要 |
| 炭素鋼 | コーティングなしでは不良 | 冷暖房空調設備には推奨されません | 内部および外部の保護が必要 |
| 銅 | 水に強い | 冷媒ライン、冷水 | アンモニアや特定の化学物質の影響を受けやすい |
| プラスチック(PVC/CPVC) | 水に優れています | 凝縮水排水管、化学廃棄物 | 温度制限、機械的強度 |
パイプ継手を選択するとき、エンジニアは特定の環境要因と運用要因、つまり流体化学 (水は処理されていますか? 冷媒や油はありますか?)、周囲環境 (海岸、工業地帯、田舎ですか?)、および温度範囲を評価する必要があります。恵通は、さまざまな用途に合わせてさまざまな材質のパイプ継手製品を提供しています。当社の主力製品は真鍮であり、耐食性、強度、機械加工性のバランスに優れた素材です。より要求の厳しい用途には、青銅またはステンレス鋼の継手を提供できます。作業に適した材料を選択することで、腐食に関連した漏れのリスクを事実上排除できます。
たとえ最高の技術を備えたものであっても、パイプ継手正しくインストールされていない場合は失敗します。設置方法は、配管システムの信頼性を左右する重要な要素ですが、見落とされがちです。人間的要素、つまり取り付け業者のスキルと配慮は、取り付け自体の品質と同じくらい重要です。 「フィッティング不良」が原因であると誤って考えられている現場での故障の多くは、実際には不適切な設置が原因です。最も一般的な取り付けエラーには、締めすぎ、締めすぎ、ねじの交差、組み立て前のねじの清掃の失敗などが含まれます。これらのエラーはそれぞれ欠陥を引き起こし、直ちに漏れや早期故障につながる可能性があります。
締めすぎは最もよくある間違いの 1 つです。ねじ付きパイプ継手を締めすぎると、ねじが損傷したり、継手本体に亀裂が入るほどの圧力がかかる可能性があります。シール機構は、最大トルクではなく、適切なネジの噛み合いに依存します。一般的な経験則では、フィッティングが「しっかりしている」と感じるまで締めてから、さらに指定された回数だけ回転させます。高品質の継手の多くには、従うべきトルク仕様が含まれています。締め付けが不十分であることも同様に問題です。フィッティングが十分に締められていないと、ネジ山が適切なシールを形成できず、漏れがほぼ確実に発生します。ネジ山シーラントやテープの使用は役立ちますが、適切な締め付けの代わりにはなりません。交差ねじは、継手とパイプのねじが正しく位置合わせされていない場合に発生します。これによりネジ山が損傷し、永久的な漏れ経路が形成されます。唯一の解決策は継手とパイプ部分を交換することですが、修理には費用も時間もかかります。
これらの問題を防ぐために、次のインストールのベスト プラクティスをお勧めします。
玉環恵通流体制御有限公司当社のすべてのパイプ継手製品に関する包括的な設置ガイドラインを提供します。当社の継手は使いやすいように設計されており、適切な締め付け深さを示す明確なマークが付いています。これらのガイドラインに従い、設置の詳細に注意を払うことで、請負業者や保守担当者はパイプ継手が設計どおりに機能し、信頼性の高い漏れのない耐用年数を提供できるようになります。
質問 1: 腐食を防ぐ HVAC パイプ継手の最適な材料は何ですか?
回答: ほとんどの HVAC 用途では、耐食性、強度、コスト効率の優れたバランスにより、高品質の真鍮 (CW617N など) が推奨される材料です。真鍮は、冷水、温水、温水システムに特に適しています。海岸での用途や水の化学反応が激しい環境では、青銅またはステンレス鋼が推奨される場合があります。 Yuhuan Huitong Fluid Control Co., Ltd. は、お客様の特定の環境および運用条件に合わせてさまざまなパイプ継手材料を提供しています。
質問 2: パイプ継手に漏れが発生したことを示す兆候は何ですか?
回答: パイプ継手の漏れの兆候は微妙な場合があります。探してください: 継手の周囲の腐食または汚れ、白または緑色の粉状の残留物 (特に銅または真鍮の継手)、継手またはパイプ上の湿気または水滴、シューという音 (ガス システムの場合)、および原因不明のシステム圧力の低下。温水循環システムでは、水圧が徐々に低下し、頻繁に補充が必要になる場合は、漏れの強力な指標となります。これらの兆候のいずれかが存在する場合は、継手を検査し、締めるか交換する必要があります。
質問 3: 配管継手は設置後に緩むことがありますが、なぜですか?
回答: パイプ継手は、振動、熱サイクル、または材料の沈下により時間の経過とともに緩む可能性があります。ポンプやコンプレッサーからの振動により、ねじ接続が徐々に緩む可能性があります。熱サイクル (膨張と収縮) によってもフィッティングが緩む可能性があります。これを防ぐために、防振ネジロックコンパウンド、機械的ロック機能、または特定のネジ設計を使用できます。取り付け時に適切なトルクを適用することが防御の第一線です。重要なシステムでは、予防保守プログラムの一環として、定期的な検査と締め直しが推奨されます。
質問 4: パイプ継手のシールにはテフロンテープと液体シーラントのどちらが適していますか?
回答: テフロン (PTFE) テープと液体シーラントはどちらも、正しく使用すれば効果的です。 PTFE テープは便利で、正しく貼り付けられていれば (ネジの方向に巻かれていれば)、水やさまざまな液体に適しています。液体シーラント (嫌気性シーラントなど) は、ネジの隙間をより完全に埋めるため、一般に高圧および高温に対する信頼性が高くなります。重要な用途では、多くの場合、液体シーラントが好まれます。フィッティングメーカーのガイドラインとシステムの特定の要件に従うことをお勧めします。 Yuhuan Huitong Fluid Control Co., Ltd. では、パイプ継手製品ラインに対する詳細なシーリング推奨事項を提供しています。
質問 5: パイプの振動により継手の漏れが発生する可能性がありますか?これを防ぐにはどうすればよいですか?
回答: はい、パイプの振動はパイプ継手の漏れの原因として知られています。振動によってねじ接続が時間の経過とともに徐々に緩み、漏れ経路が生じる可能性があります。また、継手の材質やシールの疲労を引き起こす可能性があります。振動による漏れを防ぐには、ポンプやコンプレッサーに防振マウントを使用し、配管からの振動を隔離するためにフレキシブル ホース セクションを取り付け、防振ねじ機能を備えた継手 (ねじロック コンパウンドやメカニカル ロックなど) を使用します。振動の多い場所の継手の定期点検もお勧めします。

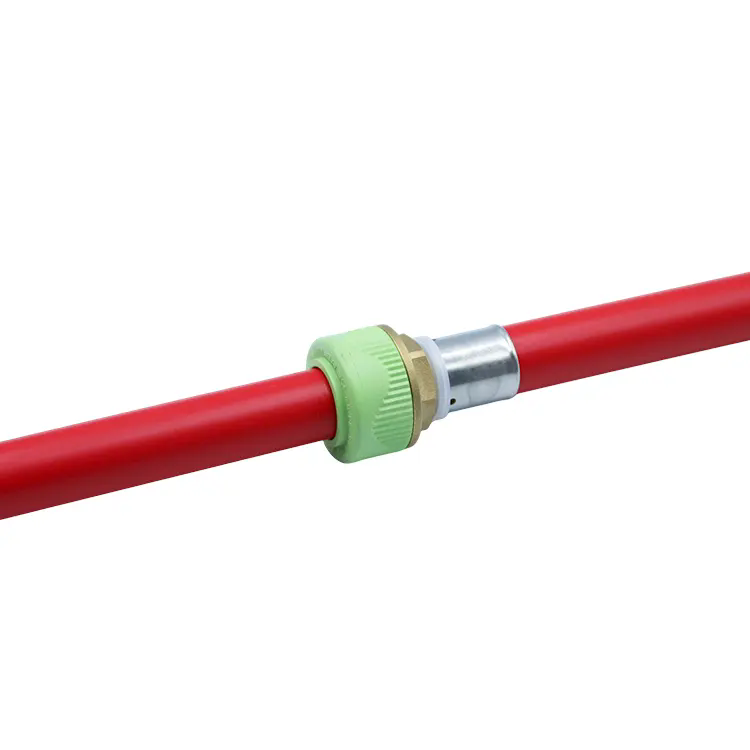

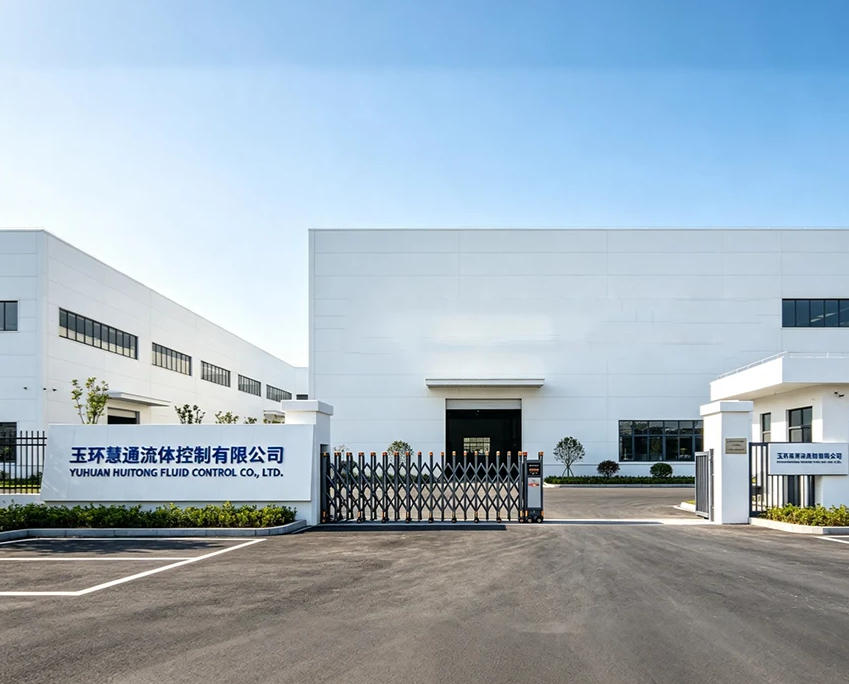

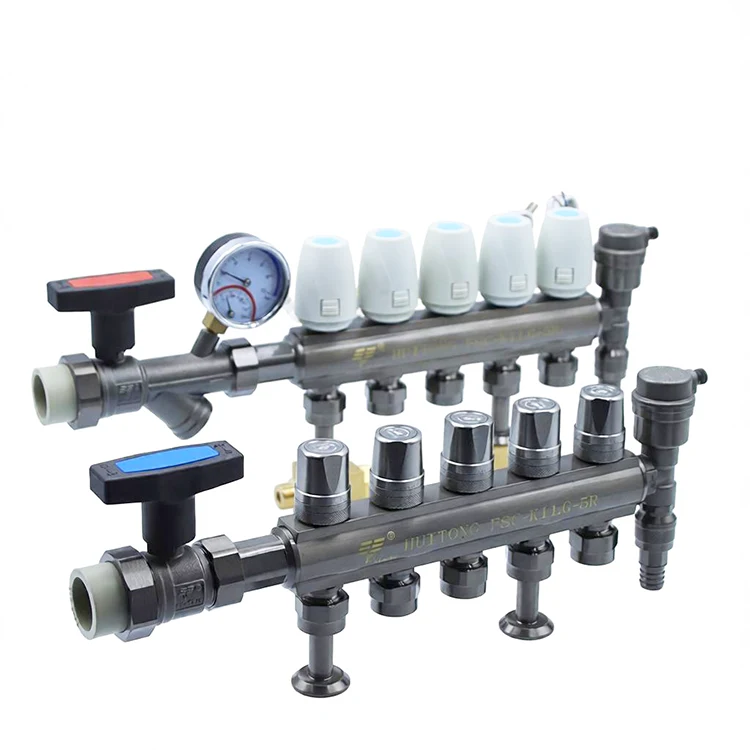

玉環恵通流体制御有限公司は、浙江省の有名な「中国バルブの首都」に位置し、15 年近くにわたりパイプライン流体制御製品の信頼されるメーカーです。当社の製品ラインナップには、黄銅ボイラーボールバルブ、暖房システム用黄銅クイックコネクト管継手、黄銅加熱マニホールド、自動調整弁、消火用黄銅管継手、安全弁などが含まれます。当社が製造するすべてのパイプ継手は、品質と革新に対する当社の取り組みを体現しています。
当社の 5,000 平方メートルの製造施設には、約 80 台の全自動 CNC 旋盤と包括的な生産およびテスト設備が備えられており、月間生産量 30 万個、年間売上高約 5,000 万人民元を達成しています。 「実用主義、効率性、革新性、Win-Winの協力」という経営理念のもと、当社は信頼性と正確さで定評を築いてきました。当社のパイプ継手製品は南米、北米、ヨーロッパ、日本、韓国、東南アジアなどに輸出されており、世界中のお客様から信頼を得ています。
当社は、国際品質基準への取り組みを反映し、ISO 9001 認証 (BRC24Q10458R0S) および韓国の KC 認証 (KCW-2021-0037) を取得しています。 「顧客第一、品質本位、包括的イノベーション」の理念に基づき、当社はパートナーの皆様にパイプライン流体制御業界の発展に参加していただくよう呼びかけています。
パイプ継手は、HVAC システムの縁の下の力持ちです。パイプは流体を運びますが、流れを接続し、方向付け、制御するのは継手であり、漏れとの戦いの勝敗が決まるのはこれらの重要な接合点です。精密なシーリング技術、熱膨張管理、慎重な材料選択、および適切な取り付けにより、高品質のパイプ継手は、信頼性の高い漏れのないサービスを数十年にわたって提供できます。成功の鍵は、アプリケーションの特定の要求 (流体の種類、温度範囲、圧力、環境条件) を理解し、それらの要求を満たすように設計された継手を選択することにあります。
この記事で検討した 5 つの重要な要素 (シーリング技術、熱管理、耐食性、材料適合性、設置品質) は、それぞれ漏れを防ぐ上で重要な役割を果たします。これらの領域のいずれかで障害が発生すると、多額の費用がかかるシステム障害、エネルギーの浪費、サービスの中断が発生する可能性があります。パイプ継手の選択と設置に総合的なアプローチを採用することで、エンジニア、請負業者、施設管理者は、エネルギー効率が高いだけでなく、非常に信頼性の高い HVAC システムを構築できます。
玉環恵通流体制御有限公司 は、15 年近くにわたりパイプ継手技術の最前線に立ち、精密製造、先端材料、厳格な品質管理を組み合わせた製品を提供してきました。新しいシステムを設計する場合でも、既存のシステムを保守する場合でも、当社は専門家のアドバイス、包括的な製品データ、成功への取り組みでお客様をサポートします。真鍮ボールバルブやクイックコネクト継手から加熱マニホールドや安全バルブに至るまで、漏れのリスクを軽減し、システムパフォーマンスを最適化できるように設計された当社の包括的なパイプ継手ソリューションをぜひご覧ください。 今すぐ玉環恵通流体制御有限公司にお問い合わせください特定の配管継手要件について話し合い、当社の製品がどのように HVAC システムの信頼性と効率を向上させることができるかを確認してください。
