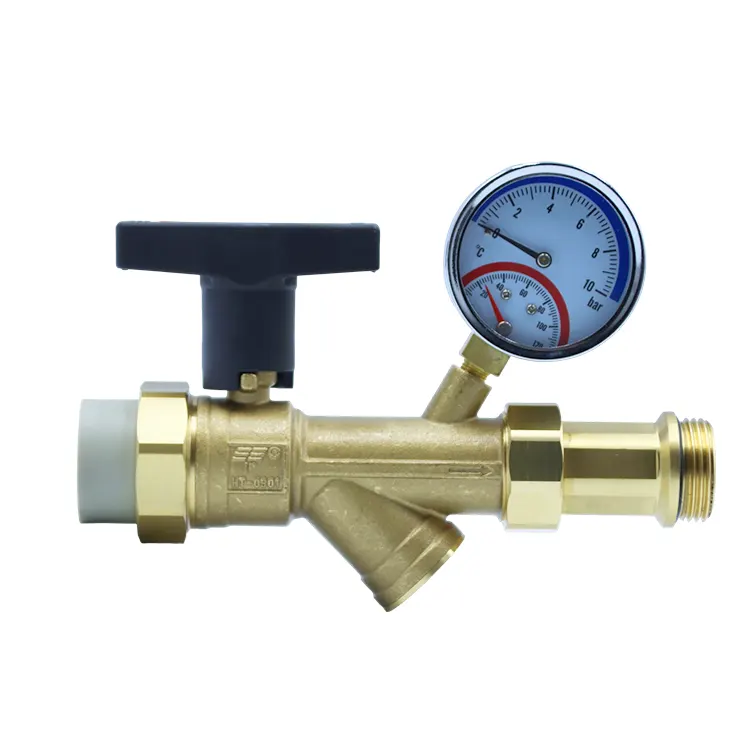

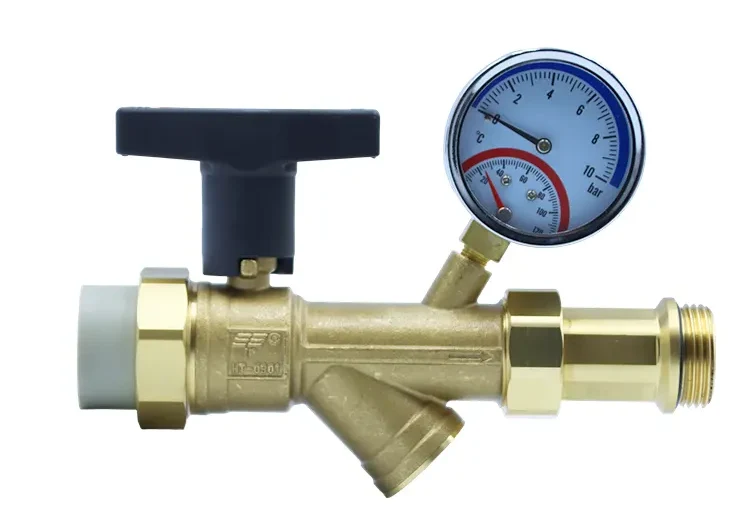

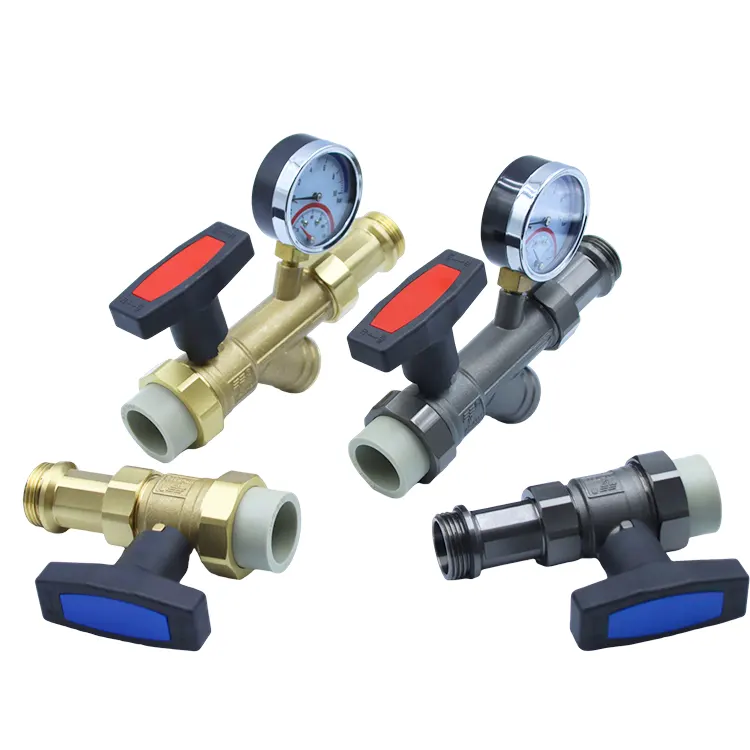

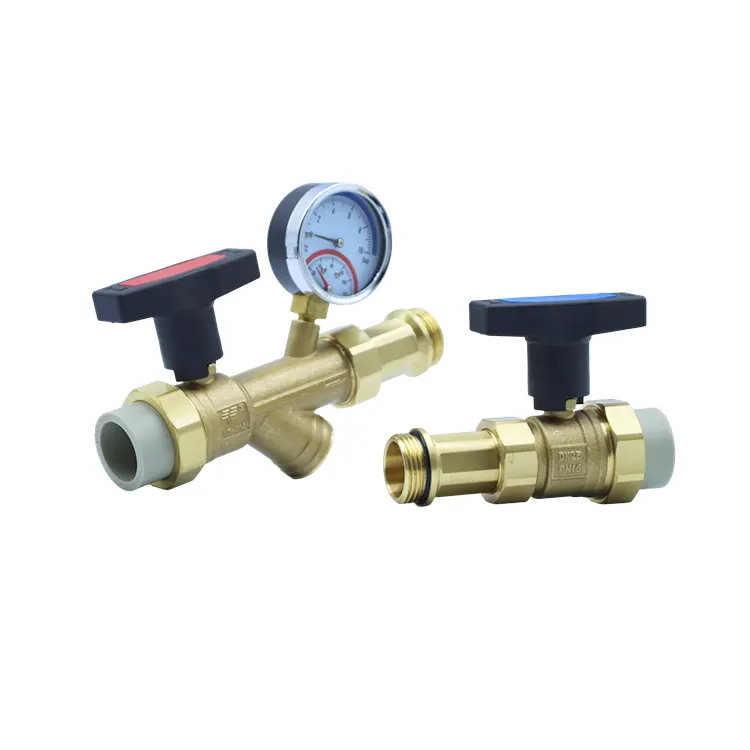

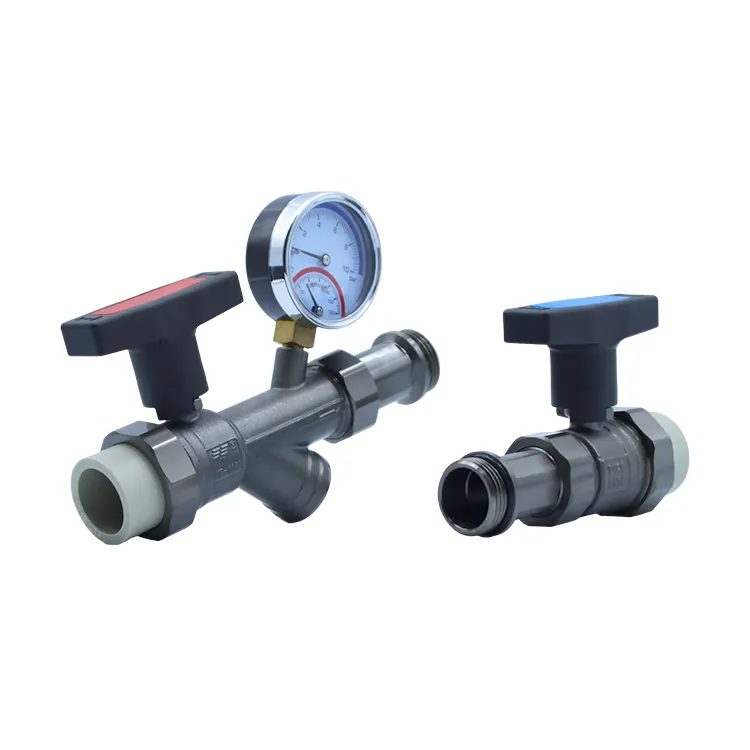

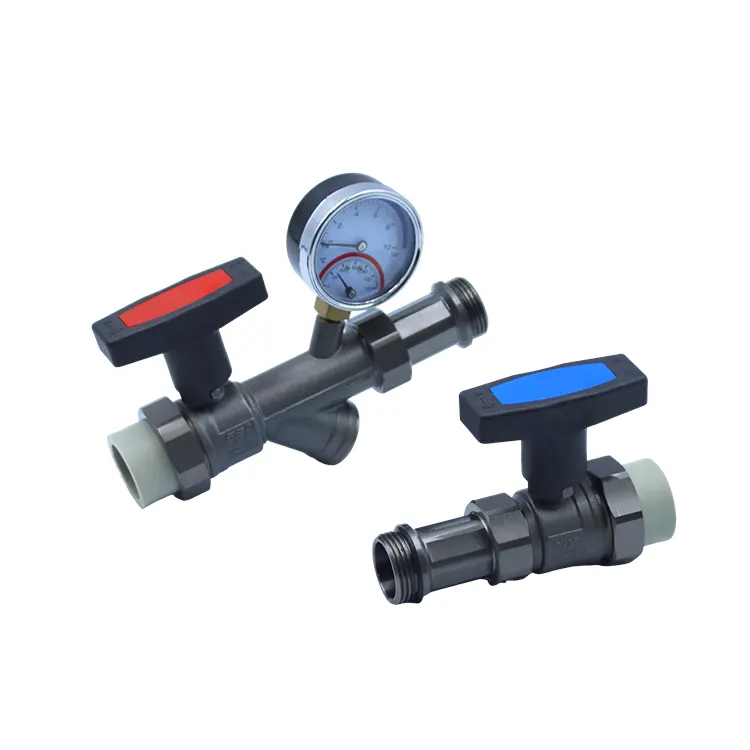

ユニオン型分岐マニホールド入口制御ボールバルブ

当社のユニオンタイプ分岐マニホールド入口制御ボールバルブは、マニホールドの集中給水制御シナリオ向けに特別に開発されました。バルブ本体は肉厚の HPb59 鉛フリー鍛造黄銅製で、一体成形されています。表面にはニッケルメッキが施されており、錆びや腐食を防ぎます。前面に取り付けられた統合ユニオンには、高温耐性 EPDM シーリング ガスケットが装備されており、パイプラインを切断せずにバルブ本体を個別に分解できるため、パイプラインの洗浄と分岐障害の修理プロセスが大幅に簡素化されます。

マニホールドの前端主遮断弁として使用でき、複数の分岐給水の流量を正確に調整します。住宅装飾と小規模 HVAC プロジェクトの両方に対応する複数の標準パイプ径をカバーしており、同時に狭いスペースへの設置への適応性、非破壊分解とメンテナンスの利点、高温シールの長期安定した性能も考慮しています。

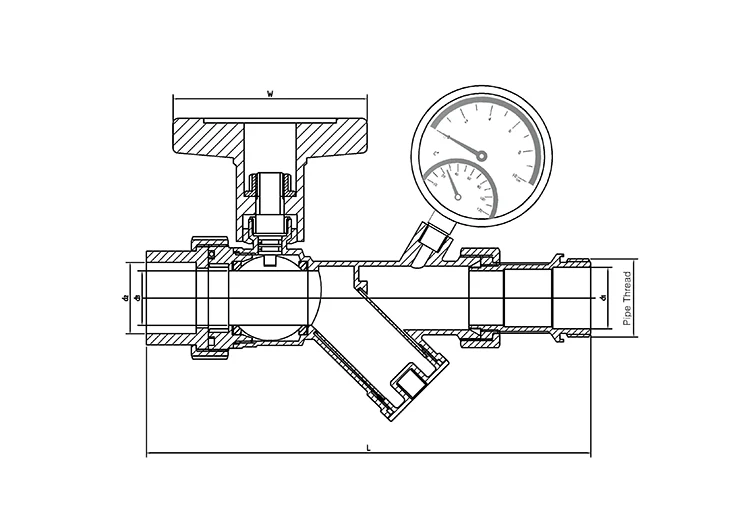

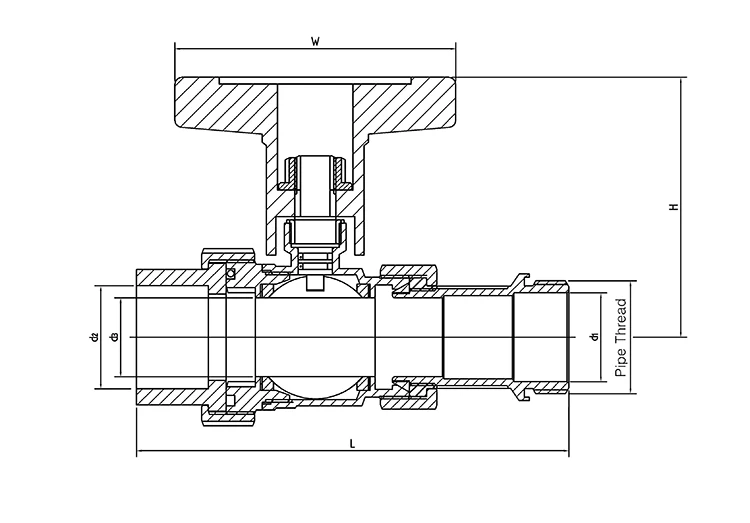

技術的パラメータ

マニホールド配水器前端の特殊な位置決め構造

1. マニホールド配水器の給水口の標準設置位置に適合: バルブの仕様とネジサイズは、市場で主流の床暖房および配水マニホールド配水器の入口に一致します。追加の減速コネクタを必要とせずに、配水システム全体のメインラインスイッチとして直接機能することができ、パイプの漏れ箇所の数を減らします。

2. メインラインの独立流量調整設計：ハンドルを90°操作することで、取水口全体の流量を完全に遮断または調整できます。単一の配水管が故障してメンテナンスが必要になった場合、このバルブを閉じることができ、配水管全体の給水が停止します。操作が簡単でシステム管理に便利です。

3.床暖房ボックスの狭いスペースに適したコンパクトなショートハンドル設計：90°のショートコントロールハンドルと組み合わせることで、横方向の占有スペースが非常に小さくなります。標準の床暖房マニホールド配水ボックス、壁キャビティ、および天井の狭いパイプラインは、障害物なく開閉でき、断熱層や板金によってブロックされることはありません。

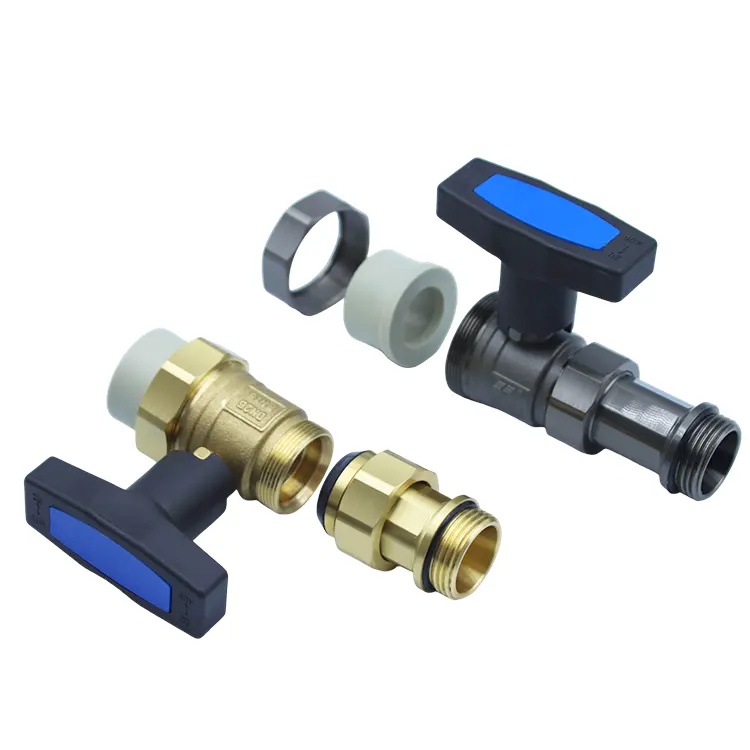

一体型ユニオン金具は着脱可能な構造となっております。

1. ユニオン継手の独立分割構造により、既設の配管を切断することなく分解が可能：フロントエンドはユニオンナット全体とEPDMシールガスケットを一体化。その後のバルブ本体の詰まり、シールの劣化、配水システムの清掃の際に、ユニオンナットを緩めるだけでバルブを取り外すことができます。あらかじめ設置されている銅管と床暖房のパイプラインは完全に保持されており、パイプの再切断、オリフィスの拡張、溶接工程が不要です。

2. 耐高温EPDMユニオンガスケットは冷温サイクル作業条件に適しています。床暖房の高温循環水にも耐える専用のポリエーテルエチレンテトラミンゴムシールガスケットを装備しています。長期間の冷温交互条件下でも硬化、収縮、亀裂が発生しません。ユニオンスレッドが噛み合うと、シールがしっかりと締まり、界面でのゆっくりとした水漏れのリスクが排除されます。

3. 標準化されたねじのマッチング公差、複数回の分解後の性能低下が少ない：工場でユニオン継手の内ねじと外ねじの食い込み精度を特別に校正します。ねじ山の形状は規則的で、締まりは適度です。複数回の分解後、圧縮によるシールガスケットの変形幅は小さくなります。メンテナンスと再設置後も、気密性と漏れゼロの基準が維持されます。

厚みのあるニッケルメッキ HPb59 真鍮バルブ本体

1. HPb59鉛フリー黄銅の一体熱間鍛造プロセス：ユニオンタイプブランチマニホールドインレットコントロールボールバルブは、熱間鍛造一体成型プロセスを採用しています。バルブ本体の肉厚は均一に厚く、砂穴や細孔のない緻密な構造で、通常のダイカストバルブ本体よりも耐圧能力がはるかに優れています。暖房装置や給水装置の起動・停止時の瞬間的な水圧衝撃にも安定して耐えられ、膨れや割れが発生しにくいです。

2. 全面ニッケルメッキ表面防錆処理、スケールと酸化に強い：バルブ本体の外面は完全にニッケルメッキされており、真鍮の基板を水蒸気や水中のミネラルとの直接接触から保護します。長期間通水しても酸化錆斑の蓄積が起こりにくく、美観を維持しながらバルブ本体の寿命を延ばします。

3. 住宅装飾給水基準に準拠した鉛フリーの環境に優しい基材: 真鍮原料はスペクトル検査を受けており、鉛含有量は基準を満たしており、重金属の排出はありません。家庭用水および暖房材の環境保護基準を満たしており、家庭内の直接飲料水および暖房システム用の水循環パイプラインで安全に使用できます。

全径密閉型圧力軸受の組み合わせ

1. Unshrunken full diameter chrome-plated solid ball core, minimizing water loss: The internal ball diameter is consistent with the inner diameter of the pipeline, without throttling or constricted protrusions. The water circulation resistance is extremely low, and there will be no problems such as uneven water distribution in multi-path diversion or excessive temperature difference in floor heating heating.パイプライン設計の水流量は完全に維持されます。

2. 厚みのある PTFE (ポリテトラフルオロエチレン) バルブシート、温水および冷水回路用の双方向気密防止浸透: ボールシートは厚みのあるポリテトラフルオロエチレン素材で作られており、表面は滑らかで耐摩耗性があり、中程度の腐食に耐性があります。冷水と温水の順方向と逆方向の両方の流れの影響下で、ボールコアにぴったりとフィットし、バブルレベルの漏れゼロを実現します。年間を通じて連続加熱循環してもシールの劣化や水漏れがありません。

3.二重層シール防噴バルブステム、高温水圧変動による安全上の危険を回避：バルブステムは内部二重層シール+底部ロック構造を採用しています。暖房システムと給水システムの起動または停止時に瞬間的に高圧が発生し、バルブステムの位置をしっかりと固定し、バルブステムの飛び出しや熱水の飛散を防ぎ、密閉ボックスとパイプラインの操作の安全性を高めます。

HVAC 給水管継手の特殊なグレード制御システム

1. 高温給水材料の標準を決定するための黄銅原材料の事前スペクトル成分検証: すべての HPb59 黄銅鍛造ブランクはバッチベースのスペクトル物理化学試験を受け、鉛フリー含有量、脱酸防止、高温耐性、およびコアの圧縮防止指標を厳密に管理します。標準以下の材料を含む不適格なブランクは、原材料源から排除されます。

2. シール部品の独立した高温耐久水圧テスト: フレキシブルカップリング EPDM ガスケットとバルブシート PTFE シールピースは、高温サイクル老化と高圧水密性について個別にテストされます。高温環境下で変形や漏れを起こしやすい不適格なシール部品を事前に選別します。

3.完成品の100％総合性能検査：各ユニオン式ブランチマニホールドインレットコントロールボールバルブは、シェル水圧耐性試験、気泡式気密漏れ検知試験、10,000回往復開閉耐久試験を実施し、バルブ本体の耐圧限界、シール信頼性、ハンドルスイッチの滑らかさを十分に検証しています。

4.特殊な構造特有の精度検証：フレキシブルカップリングねじの嵌合精度、主配水経路の水流分布のバランス度、ハンドルの標準開閉トルクの検出に重点を置いています。配水システムで頻繁に発生する 3 種類の故障（フレキシブルカップリングインターフェースでの漏れ、複数経路の配水流量の不均衡、およびハンドルスイッチの固着）を回避するために、的を絞った対策が講じられています。

5. 完全なバッチトレーサビリティ + 完全なエンジニアリングコンプライアンス認定: 各バルブには、独立した独自のバッチコードが刻印されています。鍛造、ねじ切り、組み立て、テストのプロセスデータは、完全なトレーサビリティのために永久にアーカイブされます。出荷ごとに、銅材料のスペクトル試験レポート、工場の水圧気密証明書、および CE 準拠証明書を同時に提供でき、室内装飾用 HVAC の受け入れ、国境を越えた機器の通関、および小規模暖房プロジェクトの入札申請のすべての要件を満たします。

フルサイクルの総合サービス

1. 配水システムの設置および圧力試験の専門技術指導：配水および集水装置のフロントエンドバルブの組立仕様、ユニオンナットの締め付け力の管理、水路全体の断面圧力試験、およびユニオンとバルブシートの漏れ故障に対する具体的なトラブルシューティングと実際の操作計画について、専門の技術専門家がマンツーマンで指導します。これにより、オンサイトでのインストールおよびデバッグ時のやり直しの時間が短縮されます。

2. グローバルな購買時間差に対応した24時間365日の多言語オンラインカスタマーサービス：世界中の給水・暖房卸売業者、床暖房工事請負業者、暖房機器メーカーに対し、多言語によるオンライン相談サービスを提供します。作業条件に合わせたコンポーネントの選択、組み立てに関する質問、販売後の障害の報告、バッチ注文の進行状況の追跡などの要件に迅速に対応します。

3. バッチ加熱給水プロジェクト向けのカスタマイズされた包括的ソリューション：大規模な室内装飾のグループ購入、店舗での小規模な暖房プロジェクト、および浄水装置やパイプラインシステムの大規模注文の場合、配水および収集水装置の仕様とパイプラインの圧力パラメータに基づいて、統一された選択およびマッチングソリューションをカスタマイズできます。これにより、配水システムのパイプライン全体のレイアウトが最適化されます。

4. 工場オリジナル交換部品の長期安定供給と12ヶ月の機械全体の工場オリジナル保証：工場オリジナルEPDMユニオンシールガスケット、ユニオンナット、PTFEバルブシート、その他の破損しやすい交換部品を長期安定供給します。配水および収集水装置のすべての入口ユニオンには、工場出荷時の機械全体の 12 か月保証が付いています。通常の冷温水循環給水条件において、原材料や工場の生産工程に起因する弁体の亀裂、ユニオン漏れ、シール不良、ハンドル詰まりなどの元々の品質問題が発生した場合、無償で技術的修正や部品交換のサポートを提供します。

アプリケーションシナリオ:

1.住宅全体の床暖房マニホールドの主給水パイプライン：家庭用床暖房マニホールドの前端の主遮断弁として、狭い床暖房ボックスは操作用の短いハンドルに対応しています。フランジ接続により、パイプラインを損傷することなく分解できるため、各暖房シーズンの前にパイプラインの清掃とフラッシングが容易になります。全直径設計により、家庭用床暖房システム全体に均一な水流分布が保証され、特定の領域での不均一な加熱の問題が解消されます。

2.家庭全体の冷温水分配マニホールドのフロントパイプライン：入り口の家庭用床暖房マニホールドの入口と互換性があり、非クロムメッキ真鍮素材で作られており、直接飲料水パイプラインに適しています。フランジ構造は、壁内にあらかじめ設置されている給水管を損傷することなく、後の浄水器フィルターや分岐配水回路のメンテナンスや交換に便利です。

3. 商業空間・オフィス向け小規模空調循環マニホールドシステム：路面商業空間や小規模オフィスの床暖房分配装置を補完します。大規模な商業暖房プロジェクト向けにカスタマイズ可能な仕様。ニッケルメッキされたバルブ本体は、商業スペースの湿った環境による腐食に耐性があります。メイン流量調整機能は、大規模商業空間の複数エリアの暖房制御に適しています。

4. 小規模浄水循環装置の内部分岐水管路：小規模浄水装置や実験用循環装置の分配マニホールドの入口制御弁。高温に耐性があり、冷熱循環媒体を交互に使用するためのシールを備えています。装置内の狭いスペースへの設置に適したコンパクトな構造で、フランジ接続により定期的な保守・点検のための分解が容易です。

よくある質問

Q1: ウォーターマニホールドの前のプレバルブとして、通常の固定ボールバルブと比較したユニオンタイプ分岐マニホールド入口制御ボールバルブの主な違いと利点は何ですか?

A: 通常の固定ネジ式ボールバルブは、ネジ接続で取り付けると分解できません。シールが古くなったり、バルブ本体が詰まったりすると、あらかじめ設置されているパイプラインを切断し、新しいパイプとバルブを交換する必要があり、その結果、人件費と材料費が非常に高くなります。この製品は、パイプを切断せずにバルブ本体を単独で取り外すことができる、フロントマウント一体型ユニオン設計を特徴としています。床暖房または給水システムのメンテナンス、洗浄、または検査中、事前に設置されたパイプラインは完全に無傷のままです。これにより、マニホールド システムの長期的な運用とメンテナンスのコストが大幅に削減され、水マニホールドのフロントエンドに特化したアップグレードされたバルブ コンポーネントになります。

Q2：床暖房システムの高温水循環を長期間続けると、ユニオンのEPDMシールガスケットが劣化して漏れることはありますか？

A: いいえ。ユニオンには工業用グレードの高温 EPDM (エチレン プロピレンジエン モノマー) ゴム ガスケットが装備されています。工場内で1,000回以上の高温水循環老化試験を実施。床暖房システムに典型的な 60°C 以上の温水の長期循環に耐えることができ、高温と低温が交互に繰り返される条件下でも硬化、収縮、亀裂が発生しません。ユニオンナットを締めると、ねじ山が均等に噛み合い、ガスケットのバランスのとれた圧縮が保証され、時間の経過とともにゆっくりと漏れる可能性が非常に低くなります。

Q3：本製品のフルボアボールコアは床暖房マニホールドシステムの暖房性能をどのように向上させますか？

A: 通常のボールバルブは、内部に絞り構造の直径が小さくなっていることが多いため、水が流れるときに大きな圧力損失が発生し、マニホールド全体に水の分布が不均一になりやすく、その結果、一部の部屋が適切に暖房されなかったり、温度差が大きくなったりすることがあります。パイプと同径のフルボアボールコアを採用し、流路抵抗が極めて低い製品です。複数の枝にわたる水の配分はバランスが取れており、安定しています。床暖房システム全体が均一に温まるため、循環ポンプの動力を増やす必要がなく、長期間使用しても機器の消費エネルギーを削減できます。

Q4: マニホールドシステムにおける二層シールバルブステムはどのような水圧緊急事態を防止できますか?

A: 床暖房や家庭用給水システムの循環ポンプが起動または停止したり、高層地帯で水圧が変動したりすると、パイプラインに急激な圧力サージが発生する可能性があります。標準的なシングルシールバルブステムは、水圧によって上向きに押し上げられる傾向があり、隙間が生じ、漏れや熱水の噴出につながります。本製品は底面ロック式二重シールステム構造により、突発的な高圧衝撃を吸収しステムを確実に固定するため、狭い床暖房マニホールドキャビネット内での水漏れの心配がありません。

Q5: 工場でのユニオンねじの精度チェックはどのようにしてマニホールドシステムの隠れた漏れを防止していますか?

A: ユニオンねじのかみ合わせ精度が不十分な場合、ガスケットが不均一に圧縮されて時間の経過とともに変形し、マニホールドキャビネットや周囲の仕上げが損傷するまで検出が困難なゆっくりとした漏れが発生する可能性があります。当社の工場校正により、正確なネジの位置合わせと均一なガスケット圧縮が保証され、長期間の高温サイクル下での微小漏れを防止し、隠蔽設置での信頼性の高いシールが保証されます。

Q6: 狭く密閉された床暖房用マニホールドボックスでは、短いハンドルが断熱材で塞がれて開閉できなくなりますか？

A: いいえ。バルブ本体は全体的にコンパクトな構造となっており、床暖房断熱材で完全に包み込むことができ、90°の短いハンドルのみが外側にわずかに突き出ています。大きな動作クリアランスは必要ありません。標準的なマニホールドキャビネットスペース内では、ハンドルは障害や拘束なしに完全に開いた位置と完全に閉じた位置を簡単に切り替えることができ、日常の流量制御が便利になります。
