床暖房チューブ用真鍮一体型マニホールド

During the construction and long-term operation of the floor heating system, common split-type manifold valves often encounter multiple problems such as scattered components, complicated assembly procedures, abnormal gas accumulation and noise in the pipelines, the need to shut down the entire system for single-line maintenance, and water leakage during high-temperature operation.

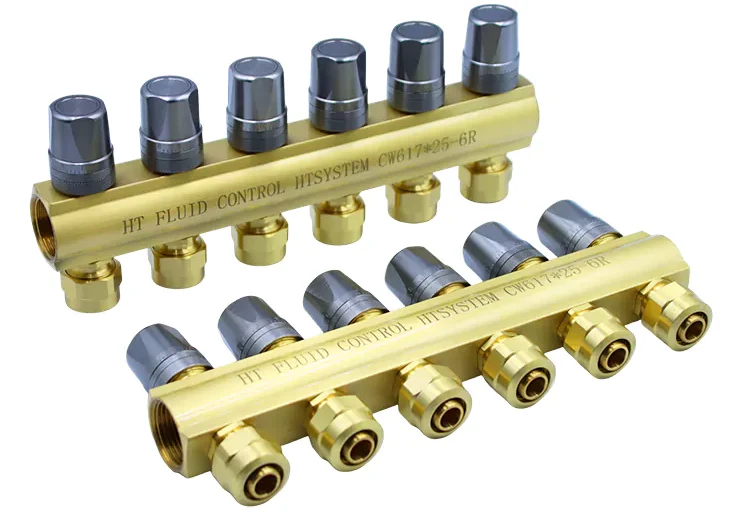

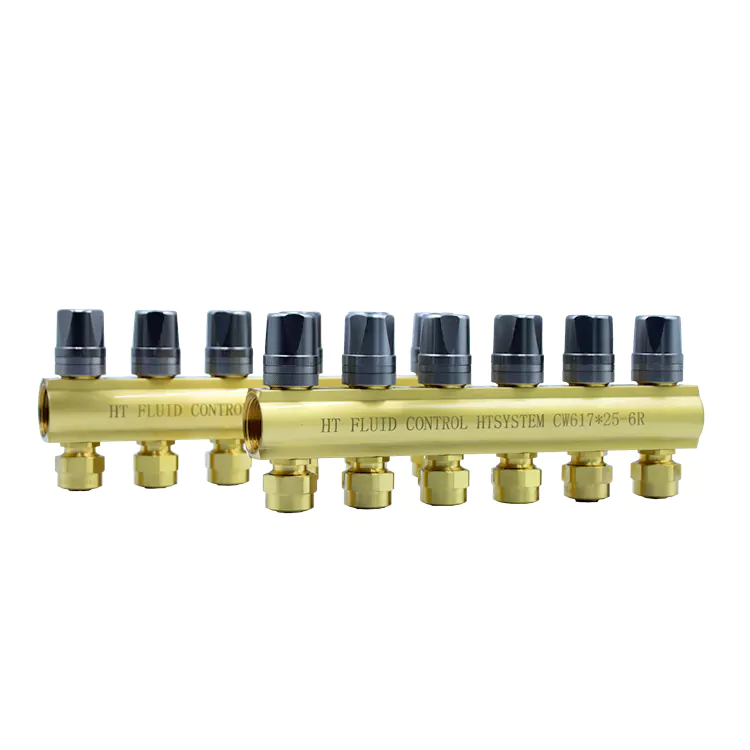

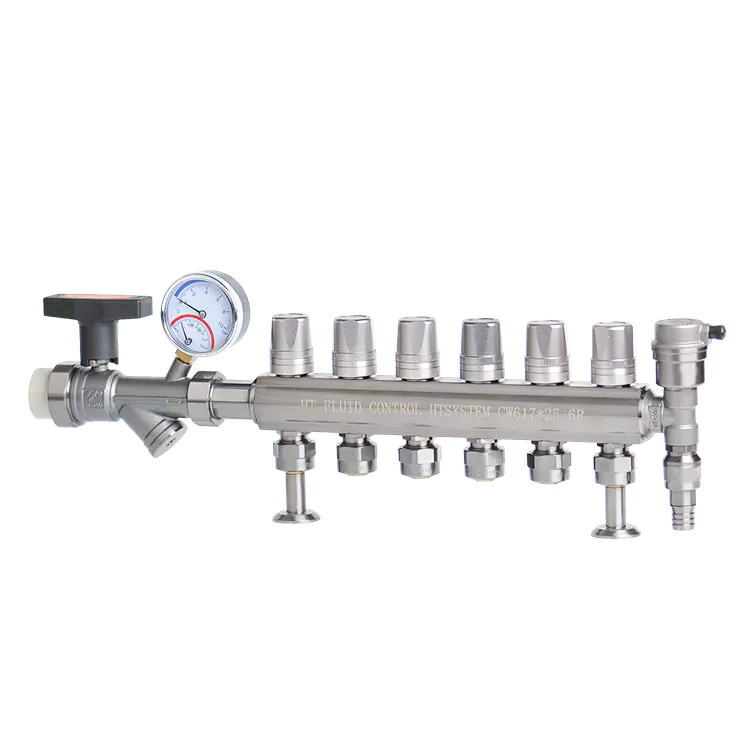

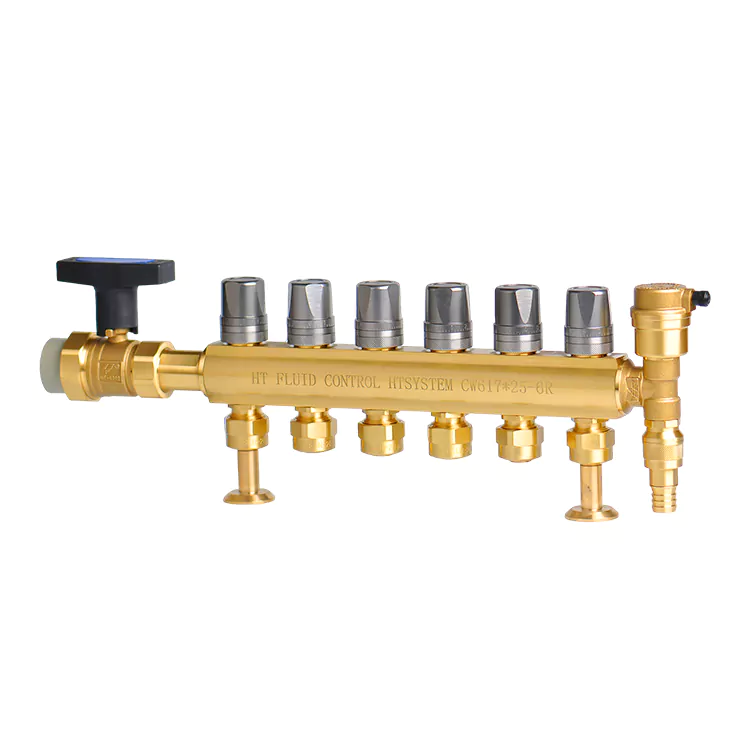

この真鍮製床暖房チューブ一体型マニホールドは、水式床暖房システム専用に設計された一体型マニホールドバルブです。肉厚のHPb59黄銅を一体鍛造しており、自動排気弁、底部排出弁、独立分岐調整ボール弁の3つの機能部品を工場で一体化しています。現場での分散組立が不要となり、床暖房システムの設置時間を大幅に短縮できます。

内部の正確な流路が加熱水の流れを均等に分配し、パイプラインの水の流れの騒音を低減します。耐高温シリコーンシールガスケットを装備しており、年間を通じてあらゆる高温水循環条件下でも安定したシールと漏れの心配がありません。

ボックスの設置スペースを節約できるコンパクトな全体構造と、防錆のための研磨表面を備え、複数の分岐仕様を選択できます。加熱温度の均一性、設置の利便性、長期的なシール耐久性を考慮して、住宅の装飾、商業スペース、オフィスビル、およびさまざまな水式床暖房プロジェクトに適しています。

技術的パラメータ

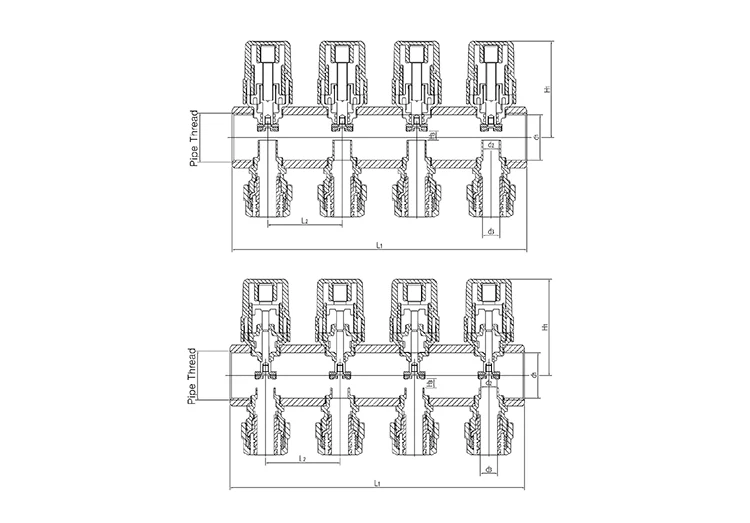

床暖房チューブ用真鍮一体型マニホールドとは？

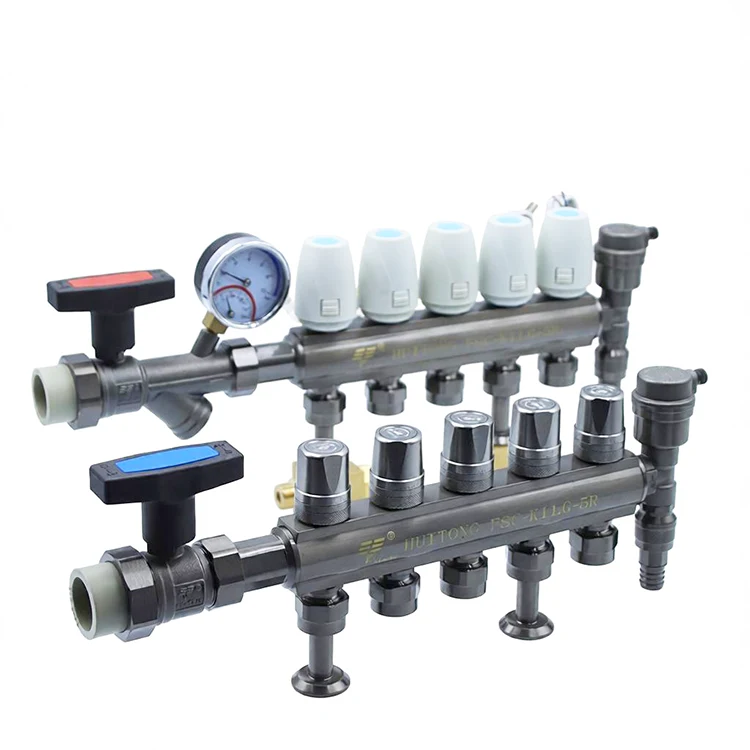

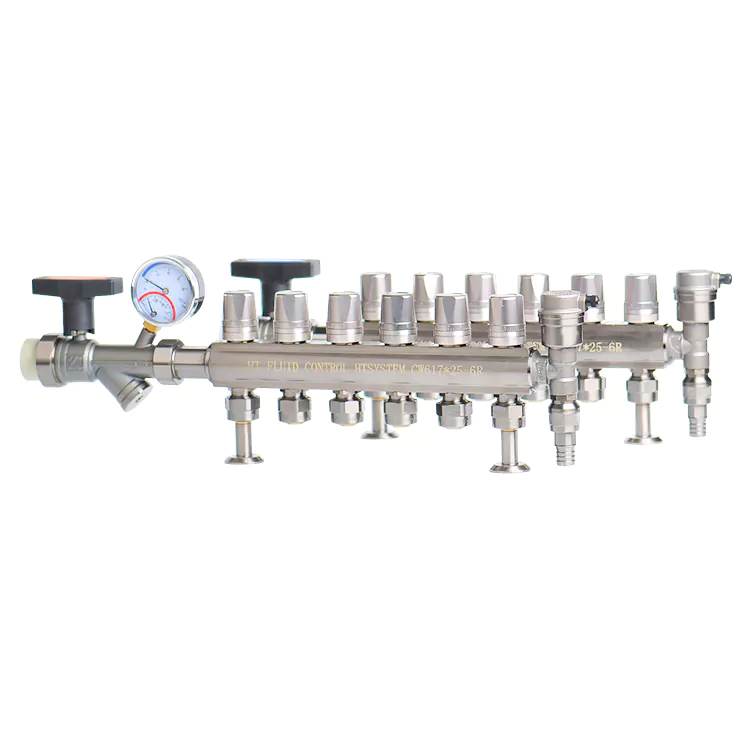

床暖房チューブ用真鍮一体型マニホールドは、床暖房チューブ専用に設計された一体一体構造の黄銅製マニホールドです。従来の個別に組み立てられたマニホールドバルブとは異なります。排気、排水、分岐制御ボールバルブなど必要な部品をすべて組み付けた製品で、特に水式床暖房システムの暖房循環水の分配・回収に使用されます。

PEX床暖房パイプやPEX-AL-PEXアルミニウム・プラスチック複合暖房パイプなど、市場で主流の床暖房パイプと互換性があります。多分岐仕様は、小規模な住宅装飾や大規模な商業暖房プロジェクトのニーズをカバーします。

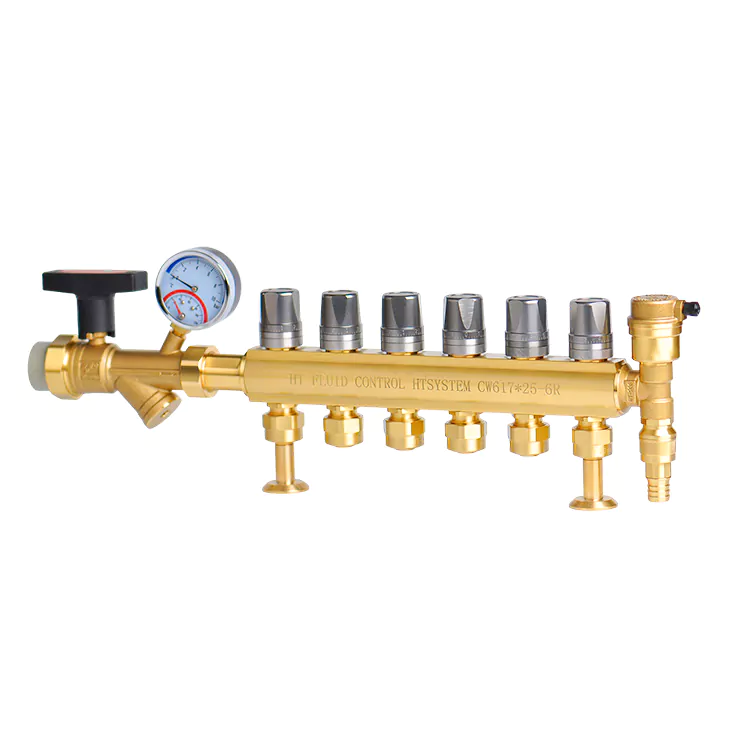

このユニットには、上部自動排気バルブ、下部排水バルブ、各分岐用の個別のスイッチ ボール バルブの 3 つの標準コンポーネントが装備されています。水流分配、配管排気、汚物排水、各分岐の独立ON-OFF制御という4つの基本機能をこの1台の装置で同時に実現します。

製品の機能と応用シナリオ

(1) 暖房システムの核となる機能

1. 暖房水流のバランスのとれた分配：内部の正確な分流チャネルが床暖房パイプの各セクションに均等に温水を送り、単一ラインでの過剰または不十分な水流を回避し、家全体の均一な暖房温度を確保し、局所的な温度の不均衡の問題を軽減します。

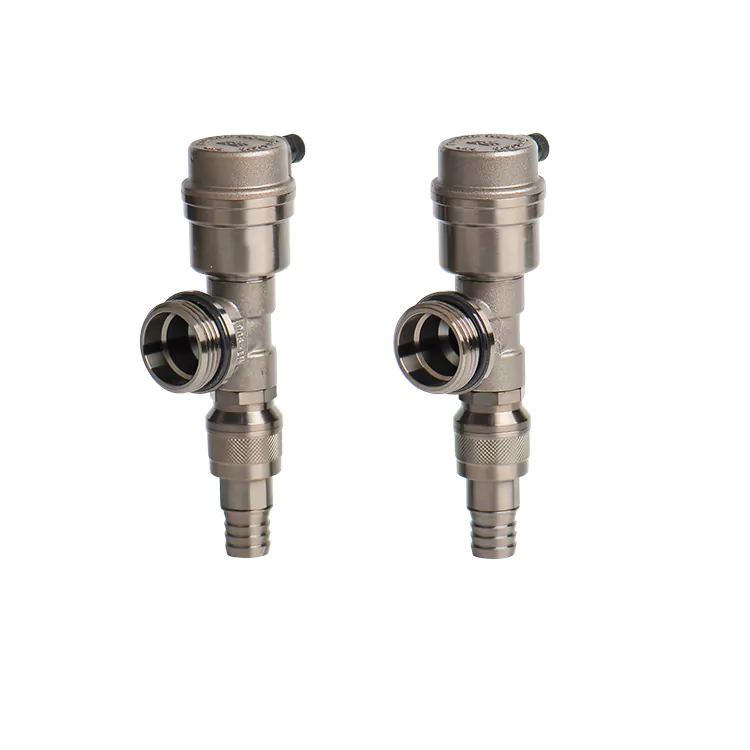

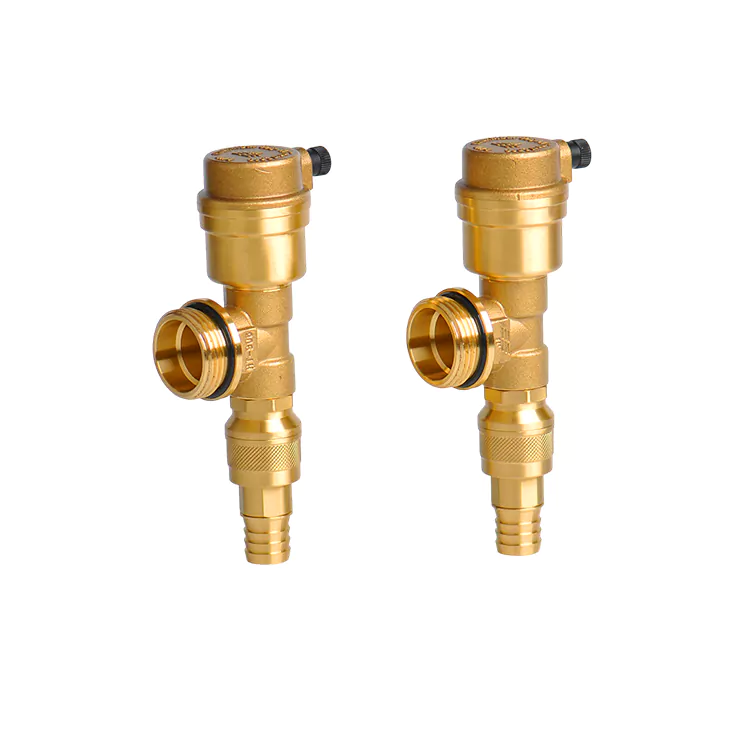

2.配管内の空気を迅速に排出：内蔵の自動排気弁により、床暖房配管内に溜まった空気を継続的に排出し、水流衝撃による異音を解消し、暖房循環の滞りにつながる空気の詰まりを防ぎます。

3.不純物を除去するためのパイプの定期的な排出と洗浄：底部に統合された排出バルブは、パイプ内の堆積物、錆、その他の不純物を定期的に除去し、床暖房パイプの詰まりを防ぎ、スムーズな暖房水の循環を維持します。

4. 家全体の暖房に影響を与えない、各ラインの独立したシャットダウン: 各パイプラインには独立した調整ボールバルブが装備されています。配管の詰まりや漏水によりメンテナンスが必要な場合、床暖房システム全体を停止することなく、故障した分岐のみを遮断することができるため、運用やメンテナンスへの影響を大幅に軽減できます。

(2) 適用シナリオの具体化

1. 住宅用温水床暖房システム：事業用住宅や自作住宅の全戸床暖房改修や新築工事に、家庭用小型床暖房ボックスに適したコンパクトボディで、従来の小型住宅向け2～6系統、大型住宅向け8～12系統の仕様にも対応します。

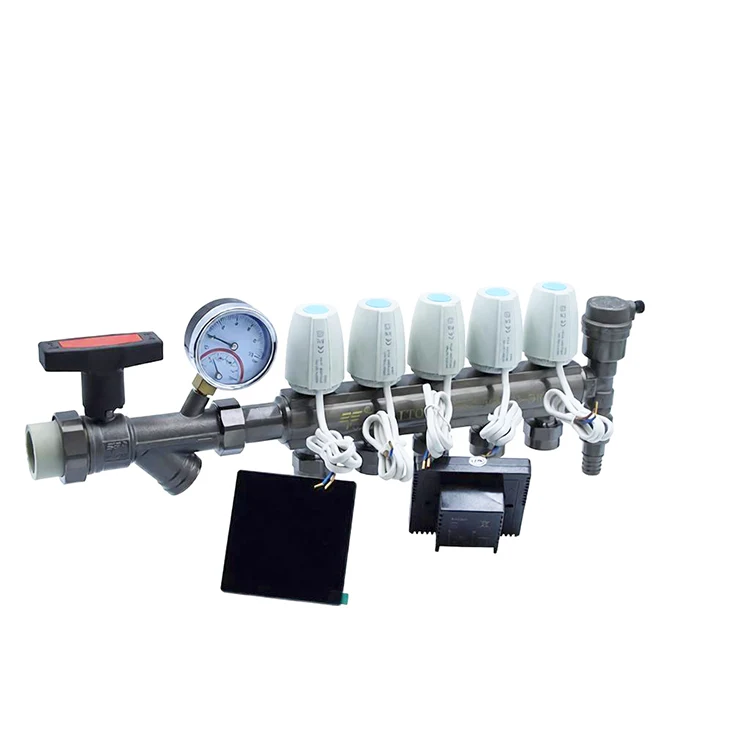

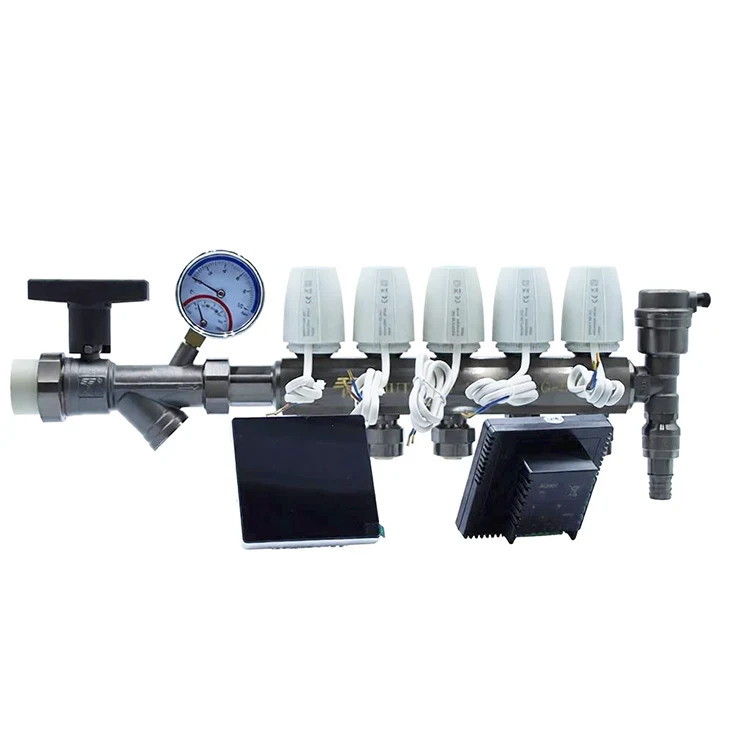

2. 路面店暖房プロジェクト：店舗やレストラン向けの大規模床暖房設置。マルチライン仕様は、さまざまなゾーンの温度制御の需要を満たすために大規模なオープンスペースに適しており、統合された付属品により現場での組み立て時間が短縮され、店舗の装飾期間が短縮されます。

3. オフィスビルおよびオフィスビルの商業暖房プロジェクト：高層オフィスビルの集中床暖房システム、一括一括購入のサポート、フロア分割に応じた分岐線数のカスタマイズ、および完全なエンジニアリング受入資格の提供により、大規模な空調入札プロジェクトに適しています。

材料上の利点

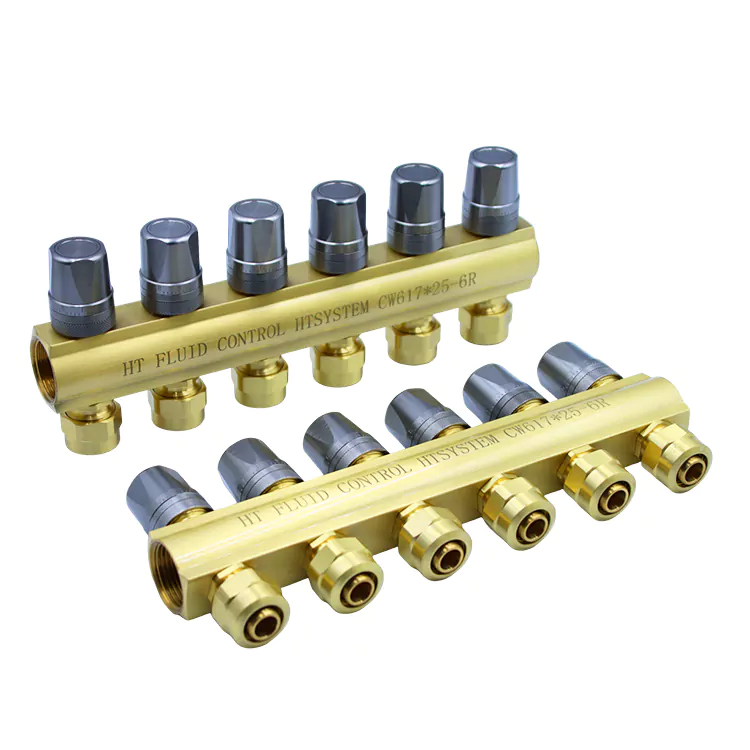

1.本体はHPb59黄銅を使用し鍛造一体成型です。

バルブ本体の肉厚が増し、材質は緻密で砂穴や細孔がありません。 HPb59 真鍮は本質的に優れた抗酸化性と耐腐食性を備えています。高温の暖房水を長時間輸送しても腐食や穴あきが起こりにくく、年間を通じて暖房システムの連続循環に適しています。表面は錆びにくいように細かく研磨されており、スケールや汚れがつきにくく、見た目もきれいで丈夫です。

2. 高温耐性シリコーンゴムシールガスケット

付属の特殊シリコーンゴム製シールアクセサリは、通常のゴム製ガスケットとは異なります。 They can withstand the long-term high-temperature water circulation of the heating system and are not prone to hardening, cracking, or shrinking deformation.長期間の使用でも密閉性が維持され、マニホールドの分岐界面での水漏れの危険がありません。

3. 機能的なアクセサリーに合わせた耐久性のある素材

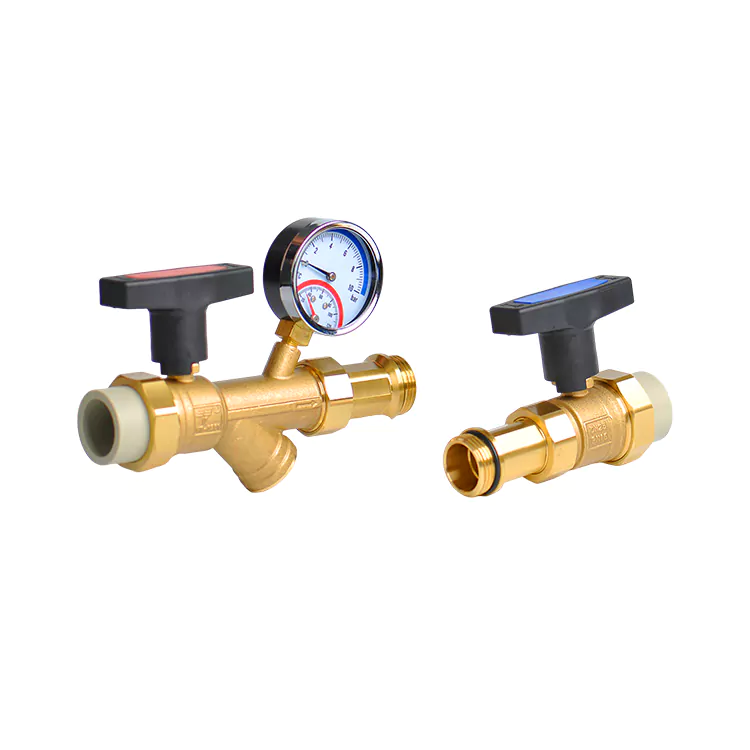

分岐ボールバルブは黄銅製ボディとフッ素ゴム製シールシートを組み合わせたバルブです。スムーズに動作し、何万回開閉しても漏れません。自動排気弁と汚水弁の内部バルブコアは耐食性があり、加熱水中の不純物や高温と低温の交互の温度変化に耐え、固着したり故障したりすることはありません。

品質管理とメリット

1. 原料のプレスペクトル検出

すべての HPb59 黄銅ビレットは、バッチごとのスペクトル組成テストを受けます。材料の鉛含有量、耐脱亜鉛性、高温耐性、耐食性の指標が厳密に検証されています。シリコーンゴム製シールガスケットと分岐ボールバルブについては、部品の経年劣化や漏れのリスクを排除するため、高温サイクル耐久性試験と水圧漏れ試験を別々に実施しています。

2. 完成品の100%包括的な性能テスト

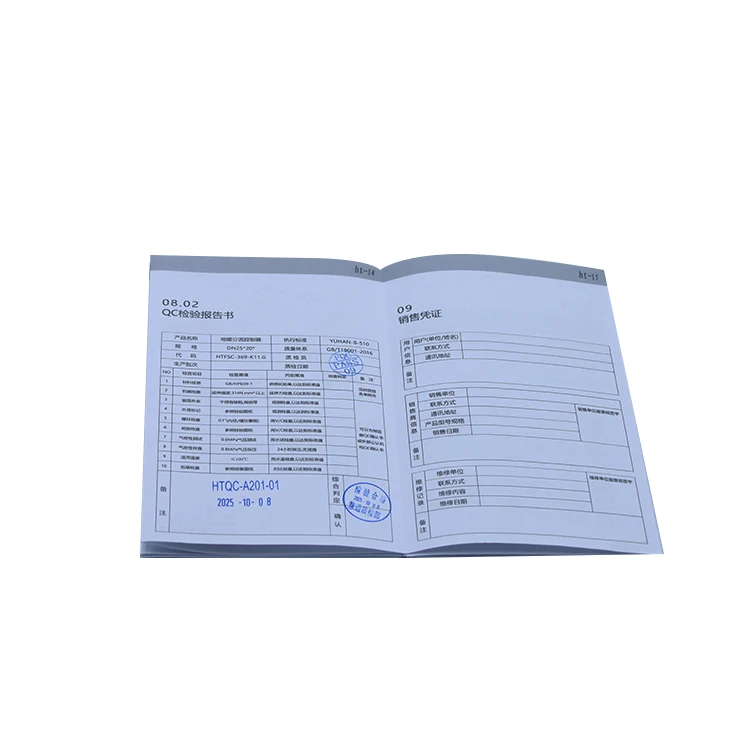

各統合マニホールド水分配器は、シェル全体の水圧耐性、バブルタイプの漏れ検出、およびマルチパス水流分配バランスという 3 つの基本テストに合格しています。さらに、分岐ねじの同軸度やボールバルブの開閉の滑らかさについて特別な検査が行われ、ねじ漏れ、不均一な水流分布、高温加熱条件下でのバルブ詰まりなどの一般的な不具合を特に回避します。

3. 完全なバッチコーディングのトレーサビリティ

各マニホールド水分配器には、固有の独立したバッチ コードが刻印されています。鍛造、機械加工、部品の組み立て、テストからの生産プロセスデータはアーカイブされ、完全に追跡できます。出荷中に、イエローブラス材料のスペクトル検出レポートと工場の水圧および気密品質証明書を同時に提供でき、室内装飾床暖房の受け入れ、商業用HVACプロジェクトの入札および完了申請の要件を完全に満たします。

4. 独自の品質管理 一貫体制によるメリット

すべての排気、排水、分岐ボール バルブは標準化され、工場内で事前に取り付けられ、密閉テストされています。個別のマニホールド配水器を現場で分散して組み立てる場合と比較して、人為的な組み立てミスによる漏水リスクが大幅に軽減されます。工場で密閉されたパフォーマンスは統一されて安定しており、プロジェクト サイトでのインストール デバッグのしきい値はありません。

アフター保証

当社では、加熱管継手の専用の品質検査プロセスを確立しています。真鍮の原材料はバッチごとにスペクトル検査を受けます。高温シール部品と分岐ボールバルブは、高温サイクル試験と水圧漏れ耐久試験を実施しています。完成品はすべて総合水圧・気密試験を実施し、分岐弁のねじ部同軸度や弁開閉のスムーズさを検証し、高温加熱下でも水漏れが起こらないことを確認します。

各製品には独立したバッチコードが付けられています。製造プロセス全体が追跡可能です。当社は、住宅装飾および工学的床暖房の受け入れ基準を満たした材料試験レポートと工場適合証明書を提供できます。

製品には 12 か月の工場出荷時保証が付いています。技術担当者がパイプラインのレイアウト、排気と排水のデバッグについて指導します。発注書に接続するために多言語のカスタマー サービスが利用可能であり、大規模な床暖房プロジェクトではカスタム仕様のサポートが提供されます。工場出荷時のオリジナルのシールリング、分岐ボールバルブ、およびその他の交換部品が長期的に供給されます。

メンテナンスに関する推奨事項

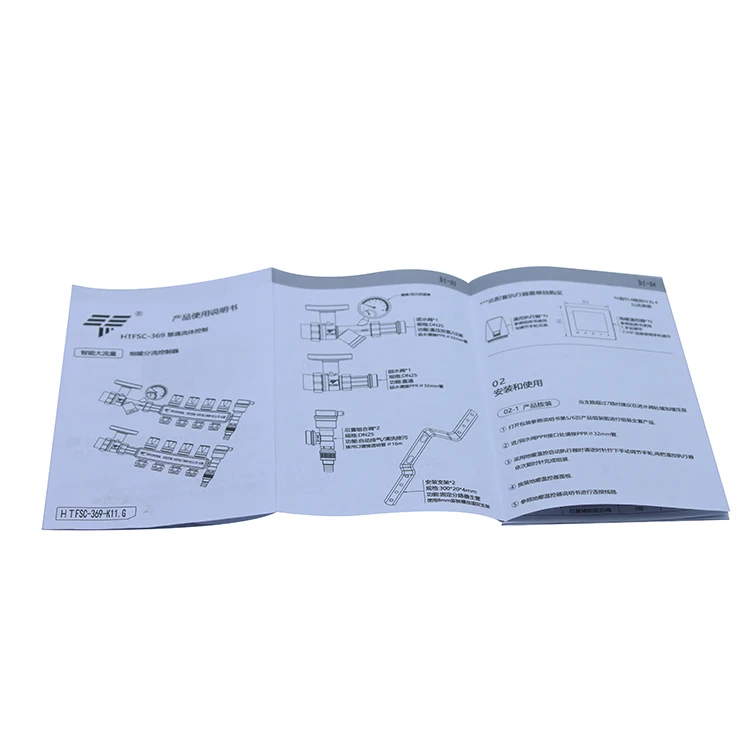

1. 暖房および給水システムの初期操作手順

地中熱利用システムに最初に充填および加圧するときは、配水弁と集水弁の上部にある自動排気弁をゆっくりと開き、排気口から泡のないきれいな水が連続的に流れるまでパイプ内の空気を完全に排気し、その後閉じます。システムの水圧を徐々に上げ、段階的に圧力を加えてシールへの突然の高圧衝撃を回避し、界面での水漏れを防ぎます。

2. 毎日の定期メンテナンス手順

各暖房シーズンの前に、パイプの詰まりを防ぐために、パイプライン内に蓄積した堆積物、錆、その他の不純物を排出するために底部のドレンバルブを開いてください。半年ごとに各分岐ラインのボールバルブ、排気・排水バルブのシール状態を点検してください。軽度の水漏れがある場合は、分配・集合水バルブ全体を分解せずにネジ部を適度に締めてください。

3. 単路地熱パイプラインの保守業務

暖房システムの特定の地熱配管ラインが暖房不能または漏洩した場合、その分岐ラインに対応する独立したボールバルブを閉じるだけで済みます。他の暖房分岐ラインは引き続き循環し、通常どおり暖房を提供します。メンテナンスが完了し、通水した後、その分岐ラインの排気弁を開いて溜まった空気を排出し、通常の暖房に戻します。

4. 長期停止した地熱利用システムの保護対策

暖房シーズンの終わりに地中熱利用システムを長時間停止する場合は、冬期の凍結による配管や配水・集水弁の亀裂を防ぐため、排水弁を開いて配管全体に溜まった水をすべて排出してください。配水弁や集合水弁の表面についた水垢を乾燥させ、ボックス内部を乾燥した状態に保ち、真鍮の酸化やスケールの発生を遅らせます。

よくある質問

Q1: 分割型マニホールドと比較して、建設工学の観点から床暖房チューブ用真鍮一体型マニホールドの主な利点は何ですか?

A：従来の分割型マニホールドの場合、排気バルブ、排水バルブ、分岐ボールバルブを別途現場で組立ていただく必要があります。組み立てプロセスは複雑で、人による取り付けミスにより漏れが発生しやすくなります。この製品には、すべての機能コンポーネントが工場出荷時にプリインストールされています。工場で水圧シールテストを完了しており、現場では床暖房の配管を接続するだけです。これにより装飾工期が大幅に短縮され、配管漏れや手戻りの可能性が低減されます。

Q2：PEXパイプとアルミ樹脂床暖房複合パイプの両方に使用できますか？

A: 完全に互換性があります。本製品の標準分岐コネクタは、市販のPEX加熱管やアルミ樹脂複合床暖房管の共通仕様に使用できます。家庭装飾や商業プロジェクトでは、両方のタイプのパイプが使用されるため、マニホールドを交換する必要はありません。購入や在庫の準備がより便利になります。

Q3: HPb59 真鍮鍛造ボディは、長期間の高温水流下ではすぐにスケールが蓄積し、錆びますか?

A: HPb59 特殊加熱黄銅は、優れた耐スケール性と抗酸化性を備えています。内壁は滑らかで、一度の鍛造後は継ぎ目の隙間がありません。スケールの割に蓄積のデッドコーナーがありません。表面研磨防錆層は水蒸気による酸化を防ぐことができ、一年中床暖房の高温水循環条件下でも錆びたり詰まりを起こしにくいです。

Q4: 一体型自動排気弁は頻繁に手動操作が必要ですか?

A: 頻繁な手動操作は必要ありません。バルブは全自動排気構造です。配管内にエアが発生した場合、自動的にエアを排出することができます。床暖房システムの初回注水時や季節の変わり目での再起動時のみ、手動で排気・排水バルブを全開にして溜まった空気を完全に排出する必要があります。日常使いは自動運転可能。

Q5: 大規模な商業ビルやオフィスビルの床暖房プロジェクトの場合、どのようなエンジニアリング受け入れ資料を提供できますか?

A: 各出荷には、HPb59 真鍮材料分光試験レポート、工場の水圧気密品質証明書、およびバッチ トレーサビリティ ファイルの完全なセットが提供されます。国内の室内装飾用床暖房の受け入れ、海外のHVACプロジェクトの入札、通関、プロジェクト完了申請のすべての審査要件を満たすために、紙版と電子版の両方が同時に配信されます。
