フロート式自動エアベントと独立制御可能なドレンボールバルブを一体化しました。日常の操作中、蓄積された空気を継続的かつ自動的に排出し、エアロックやそれに伴う騒音を排除します。メンテナンス時には、排水バルブを個別に開いて、配管内の堆積物やスケールを洗い流すことができます。
高温耐性 EPDM ガスケットを装備した一体型背面真鍮エアベントドレンコントロールバルブは、床暖房システムに特有の長期にわたる高温水の循環に耐えるように設計されています。バルブ本体はスケールや酸化に強い研磨ニッケルメッキ仕上げで、コンパクトな一体構造によりマニホールドキャビネット内の設置スペースを大幅に節約できるため、小規模住宅から商業店舗、オフィスビルまであらゆる用途に適しています。
|

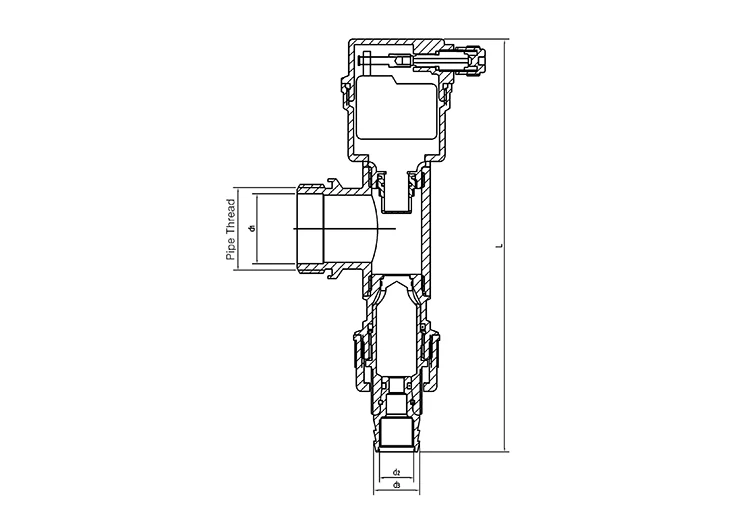

製品仕様 |
L |
d1 |
d2 |
d3 |
管用ねじ |
|
|
DN |
サイズ |
|||||
|
25 |
32mm-1"M |
153.5 |
26 |
12.7 |
G3/8"F |
G/PT/NPT |
温水式床暖房システムを長期間使用すると、マニホールドの端に 2 つの大きな問題が蓄積し、暖房性能が低下することがよくあります。循環ループ内に閉じ込められた空気がエアロックを形成し、特定の部屋に騒音やコールド スポットが発生します。一方、時間の経過とともに沈殿物やスケールが沈殿し、加熱コイルが詰まり、熱交換効率が低下します。
従来のソリューションでは、個別のエアベントバルブとドレンボールバルブを取り付ける必要がありますが、これによりキャビネットのスペースが大幅に消費され、複数のネジ接続により漏れのリスクが高まり、取り付けや交換が面倒になります。当社の一体型後部真鍮エアベントドレンコントロールバルブは、床下暖房マニホールドの端用に特別に設計された 2-in-1 コンポーネントです。厚みのある高品質の HPb59 真鍮から鍛造されており、標準の 1 インチねじ切りを備えているため、事前に取り付けられた配管を変更することなく、市販されているほとんどのマニホールドのエンド キャップを直接交換できます。
一体化された後部真鍮エアベントおよびドレンコントロールバルブは、自動エアベントとドレンボールバルブを単一のユニットに組み合わせています。これにより、個別の通気口とドレンプラグの必要性がなくなり、ネジ接続ポイントの数が減り、床暖房システムに特有の高温循環によって引き起こされる接合部での水や空気の漏れのリスクが根本的に軽減されます。
バルブエンドには業界標準の 1 インチのネジ山が付いており、主流の床暖房マニホールドのエンドキャップ仕様と互換性があります。設置は既設プラグを取り外すだけで埋設配管の切断や加工が不要で、設置時間を大幅に短縮します。
合理化された統合設計により、占有スペースは個別のコンポーネントの半分になります。コンパクトな住宅の小さな暖房キャビネットや設備のユーティリティスペースなど、スペースに制約のある設置に最適で、きちんと整理された配管レイアウトを確保します。
このバルブは、HPb59 黄銅 (床暖房に特化したグレード) から熱間鍛造で製造されており、壁が厚く、緻密で気孔のない構造が特徴です。システムの循環圧力に安定して耐え、長期間の熱サイクル下でも膨らみ、亀裂、漏れを防ぎます。
バルブの外側には、研磨とその後のニッケルメッキという二重の保護プロセスが施されており、真鍮の基材を鉱物や加熱水中の水分から隔離します。これにより、長期使用中の石灰スケールの蓄積や酸化スポットが防止され、きれいな外観が維持され、バルブの耐用年数が延長されます。
未加工の真鍮材料はバッチごとにスペクトル分析を受け、鉛含有量が規制に準拠していることを確認し、重金属の浸出を防ぎます。家庭用温水回路と床暖房回路の両方に適しており、住宅用空調配管材料の環境適合基準を満たしています。
1. 床暖房水循環時に発生する空気を自動で排出する高応答フロート機構を内蔵し、頻繁な手動排気が不要です。
2. 蓄積された空気を継続的に排出してエアロックを防ぎ、水流の乱流によって引き起こされる騒音を排除します。システム全体で均一な水循環を確保し、特定の部屋の低温を防ぎます。
3. 通気アセンブリは独立して密閉されています。高温水循環でもフロートが確実に作動し、詰まりやエア漏れ、機械故障などのトラブルを回避します。
1.専用のコントロールハンドルを装備。通常の暖房運転中は完全に密閉されたままであり、システムのフラッシングとメンテナンスの場合にのみ開かれます。
2. 開いたときにホースを接続できます。システムの水圧を利用して加熱コイルの底に蓄積した沈殿物やスケールを迅速に洗い流し、詰まりや熱伝達効率の低下を防ぎます。
3. ドレンバルブは、厚くなった PTFE 内部シールを備えており、開閉を繰り返しても気密性、ゼロ漏れ性能を維持し、長期的な浸出リスクを排除します。
工場で実施される数千回の高温/低温エージングサイクルを経た特殊な高温耐性 EPDM ガスケットを使用しています。熱水 (60°C 以上) に長期間さらされても硬化、収縮、亀裂が発生せず、ねじ接続部とバルブ シートでの耐久性のある密閉性が保証されます。
独立したガスケットが 3 つの重要なポイント (エアベントコア、ドレンボールバルブ、バルブ本体のネジ山) に取り付けられ、層状のシールシステムを形成します。これにより、単一のシールの破損による即時の漏れや浸透が防止され、床暖房システムの動作安定性が向上します。
EPDM ガスケットとエアベントフロートコアは純正の個別に交換可能な部品です。シールが古くなったり故障したりした場合でも、特定のコンポーネントのみを購入して交換する必要があるため、加熱システムの長期メンテナンスと消耗品のコストが大幅に削減されます。
HPb59 黄銅ビレットのすべてのバッチは、鉛含有量、圧縮強度、耐脱亜鉛性に関するパラメータを厳密に管理するために、分光学的および物理化学的試験を受けます。通気用フロートと EPDM ガスケットは、特殊な高温サイクル試験と静水圧耐久性試験を実施し、経年劣化や耐圧不足になりやすい部品を事前に排除します。
すべての一体型後部真鍮製エアベントドレンコントロールバルブは、静水圧試験、気泡ベースの気密漏れ試験、および数万回の開閉サイクルを伴う耐久性試験を受けています。これらのテストでは、バルブ本体の圧力限界、シールの安定性、通気および排水機能の応答性を包括的に検証します。
1 インチ取り付けネジの同軸度、通気フロートの感度、ドレンボールバルブの密閉性について特別なチェックが実行されます。この精度により、床暖房システムの 3 つの一般的な故障 (糸の位置ずれ、通気機構の詰まり、排水口の漏れ) を確実に回避できます。
各一体型真鍮エアベント＆ドレンコントロールバルブには、独自のバッチコードがレーザー刻印されており、鍛造、機械加工、部品の組み立て、最終検査など、すべての製造段階をカバーする記録が永久にアーカイブされます。出荷時に、真鍮材料の分光分析レポートと静水圧および気密性能の工場適合証明書を提供し、住宅用床暖房検査および商業用 HVAC プロジェクト完了届出の要件を満たします。
専門の技術者が、ネジの組み立て標準、フロートの調整、ドレンラインのフラッシング手順、漏れのトラブルシューティング手順について 1 対 1 の指導を提供するため、現場での設置および試運転時のやり直し時間を短縮できます。
当社の多言語オンラインサポートチームは世界中のタイムゾーンに対応しており、海外の空調設備卸売業者や床暖房施工業者からの製品選択、大量注文状況、アフターサービスに関する問い合わせに迅速に対応し、国境を越えたシームレスなコミュニケーションを促進します。
住宅用床暖房設備や店舗やオフィスビルの商業用暖房システムなどの大量調達プロジェクトの場合、マニホールドの仕様とキャビネットのレイアウト要件に基づいてカスタマイズされた標準化された構成計画を提供し、配管アクセサリ セット全体の在庫リストを最適化します。
純正EPDMガスケットやエア抜き用フロートバルブコアなどの個別消耗部品の長期継続供給を保証します。統合された空気抜きおよび排水バルブの全製品には、真鍮製のバルブ本体の亀裂、工場での組み立ての問題による漏れ、通気または排水コンポーネントの詰まりなど、固有の材料および製造上の欠陥をカバーする 12 か月のメーカー保証が付いており、無料の技術ガイダンスと純正交換部品が提供されます。
商業住宅や自作住宅のマニホールド端子の交換に最適です。一体型構造はコンパクトな住宅用暖房キャビネットに適合します。自動換気により暖房時の騒音もなくなり、簡単な定期排水メンテナンスで一般家庭の長期使用ニーズに対応します。
人の往来が多く、不純物を含む水が存在する商業環境に最適です。排水ボールバルブにより、沈殿物を迅速かつ定期的に洗い流すことができ、コイルが詰まるリスクが軽減されます。コンパクトなバルブ本体により、狭いユーティリティクローゼット内のスペースを節約できるため、一体型後部真鍮エアベントドレンコントロールバルブは、標準化された大規模な商業用HVAC設置に適しています。
多数の集中マニホールドを必要とする高層オフィスビルに適しています。 「ツーインワン」統合バルブにより、調達する部品の種類が減り、バルク組み立てプロセスが簡素化されます。この製品ラインには、プロジェクト受諾のための完全な文書が付属しており、大規模な HVAC プロジェクトの入札および完了届出監査の基準を満たしています。
既存のマニホールドの端にある個別の空気抜きおよび排水継手は、劣化や漏れが発生することがよくあります。マニホールド全体を交換する代わりに、古いエンドキャップを簡単に取り外して、この一体型バルブと交換することができます。これにより、埋め込まれた床暖房配管を変更する必要がないため、改修が容易になり、プロジェクトのスケジュールが短縮され、材料費と人件費が大幅に削減されます。
A: 従来の個別の継手では、独立した通気口とドレンプラグを取り付ける必要があります。これら 2 つのコンポーネントはマニホールド キャビネット内でかなりのスペースを占有し、2 つのネジ接続があるため漏れのリスクが 2 倍になり、現場での複雑な組み立てとより高い人件費がかかります。この製品は、空気抜き機能と排水機能を 1 つのねじ接続のみを備えた単一のバルブ本体に統合し、漏れのリスクを大幅に軽減します。コンパクトなオールインワン構造は、狭いマニホールドキャビネットに適合し、配管を変更することなく、元のエンドキャップを直接置き換えることができます。在庫管理が簡素化され、現場での設置時間が短縮されるため、新規設置と改修プロジェクトの両方におけるコスト削減と効率向上に最適です。
A: いいえ。エアベントには高精度のフロート機構が内蔵されており、工場での数万回の高温・低温サイクル耐久テストに合格しています。循環水中に空気が溜まるとフロートが柔軟に上下し、自動的に空気を抜きます。高温耐性のEPDMシールが装備されており、熱湯に長時間浸した後でもフロートの固着を防ぎ、詰まりや漏れのない暖房シーズン全体を通して敏感な空気の通気を確保します。
A: 完全に互換性があります。取り付け端には、床暖房業界で一般的な標準の 1 インチおねじが付いており、住宅用および商業用アプリケーションで使用されるほとんどの国産および輸入マニホールドのエンドキャップ仕様に適合します。これにより、追加の減速アダプターを必要とせずに、新規設置と改修プロジェクトの両方で直接交換できます。
A: いいえ、そんなことはありません。床暖房システム用に特別に設計された工業用グレードの EPDM ガスケットが付属しています。このガスケットは、高温静水への浸漬を伴う長期老化試験に独自に合格しています。 60°C を超える熱水の連続循環に確実に耐え、熱サイクル中の硬化、収縮、亀裂を防ぎます。暖房シーズン全体を通して密閉性を確保し、接続点でのゆっくりとした漏れのリスクを排除します。
A: いいえ、そんなことはありません。個別の通気コンポーネントと排水コンポーネントと比較して、一体化されたバルブ構造により、全体の体積がほぼ半分に減少します。統合された後部真鍮エアベントドレンコントロールバルブ本体は、床下暖房システムの断熱材で完全に密閉でき、ドレンハンドルのみがわずかに露出します。ハンドルを簡単に回転させて、キャビネット内の標準スペース内で排水操作を実行できます。板金や絶縁層による障害物がないため、操作が便利で楽になります。
