圧入真鍮パイプストッププラグはどのようにしてより速く、より安全で、より信頼性の高いパイプシールを実現できるのでしょうか

配管システムで開いた配管端を閉じるための安全な方法が必要な場合、黄銅管止めプラグ圧入から恵通実用的なコールドプレスソリューションを提供します。 DZR真鍮製で、はんだ不要の取り付け用に設計されており、給水、床暖房、HVACの改造、圧力試験、その他の低圧流体用途の銅および薄肉ステンレス鋼パイプをシールできます。

記事の概要:信頼性の高いパイプエンド シーリング コンポーネントは、信頼性の高いシーリング、適切な材料適合性、効率的な取り付け、長期にわたる安定した性能を提供する必要があります。このガイドでは、プレスフィットストッププラグがどのように機能するか、DZR真鍮とEPDMシーリングが重要である理由、それらが使用できる場所、選択および取り付け方法、真鍮パイプ継手を調達する際に購入者が評価すべきことについて説明します。

目次

1. 圧入黄銅管止めプラグとは何ですか？
2. 圧入ストッププラグはどのように機能しますか?
3. 最も重要な機能は何ですか?
4. どこで使用できますか?
5. 圧入シールは従来の方法とどう違うのですか?
6. 購入者は適切な停止プラグをどのように選択する必要がありますか?
7. 主要なインストール手順は何ですか?
8. シール性能を維持するにはどうすればよいですか?
9. よくある質問

圧入黄銅管止めプラグとは何ですか？

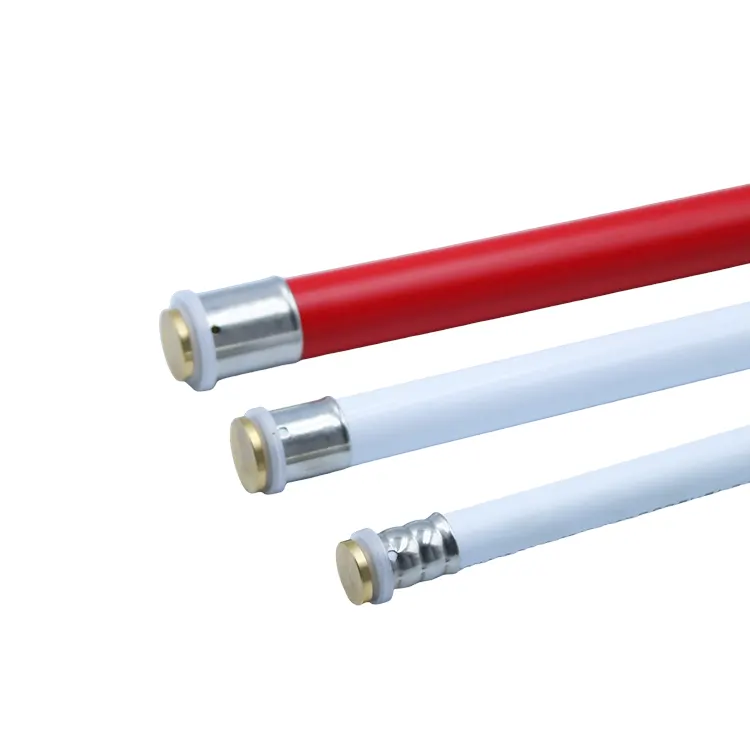

プレスフィットパイプストッププラグは、従来のねじ切りや熱間はんだ付けに頼らずにパイプの端を閉じてシールするように設計された特殊な継手です。ねじ接続を作成する代わりに、準備されたパイプに継手を挿入し、専用のプレスツールを使用して固定します。

真鍮の本体は機械的強度を提供し、シーリング構造は継手とパイプの間に液密の界面を形成します。 Huitong はそのモデルを次のように説明しています。耐脱亜鉛性 (DZR) 黄銅、精密加工、銅およびステンレス鋼の配管用途向けの高強度シール構造。

この構造により、この継手は、設置者がパイプセクションを隔離したり、未使用の分岐を閉じたり、圧力テスト用のシステムを準備したり、パイプ配管を永久に終了したりする必要がある場合に特に役立ちます。

圧入ストッププラグはどのように機能しますか?

動作原理は比較的単純です。プラグは準備されたパイプ端の内側に配置され、プレスツールが制御された機械力を加えて確実な接続を作成します。シール要素はパイプ表面に押し付けられてシール界面を確立します。

はんだ付けとは異なり、取り付けには直火や加熱プロセスは必要ありません。このコールドプレスのアプローチは、人が住んでいる建物、限られた技術スペース、改修プロジェクト、および高温作業が望ましくない用途での作業を簡素化できます。

接続プロセスの主要な段階

• パイプを必要な長さにきれいにカットします。
• バリを取り除き、パイプ表面をきれいにします。
• フィッティングとシール要素に汚れや損傷がないか確認してください。
• 止水栓を指定の取付位置まで差し込みます。
• 互換性のあるプレスツールと正しいジョープロファイルを使用してください。
• 試運転前に完成した接続を検査してください。
• プロジェクトの仕様に従って、必要な圧力テストまたは漏れテストを実行します。

高品質の継手であっても、パイプ端の損傷、不正確な挿入深さ、シール表面の汚れ、または不適切に実行されたプレス操作を補うことはできないため、適切な準備が重要です。

最も重要な機能は何ですか?

真鍮パイプストッププラグを評価するとき、購入者は継手の基本形状以外にも目を向けるべきです。材料の選択、シーリング技術、寸法精度、取り付け方法、用途の適合性はすべて、配管接続の最終的な性能に影響を与えます。

なぜ DZR 真鍮が重要なのでしょうか?

脱亜鉛は、特定の環境条件下で特定の黄銅合金に影響を与える可能性がある腐食の一種です。 DZR 黄銅は、この種の腐食に対する耐性を向上させるために開発されました。したがって、配管および流体制御コンポーネントの場合、適切な黄銅を選択することで、より耐久性のある取り付け性能を実現できます。

シーリング要素が重要なのはなぜですか?

シール要素は、圧入接続の最も重要な部品の 1 つです。適切に配置されたシールは、パイプおよび継手の形状と連動して、流体が接続部を通過するのを防ぎます。実際の性能は、材料の適合性、設置品質、温度、圧力、搬送媒体の特性などの要因によって異なります。

どこで使用できますか?

圧入真鍮パイプストッププラグは、熱間作業を行わずに信頼性の高いパイプ端シールが必要なシステムに最も役立ちます。 Huitong は、このタイプの継手をいくつかの実際的な流体配管シナリオに位置付けています。

一般的な応用分野は次のとおりです。

• 飲料水および一般的な水の供給:適切な用途には、互換性のある水配管の未使用または終了したセクションを閉じることが含まれます。
• 床暖房：パイプ回路では、設置、変更、テスト、またはシステム構成中に確実な端部のシールが必要になる場合があります。
• HVAC の変更:改修プロジェクトでは、大規模な熱間作業手順を行わずに、古いパイプセクションまたは冗長なパイプセクションを分離する必要がある場合があります。
• 圧力試験:パイプエンドプラグは、制御されたテスト中に配管ネットワークのセクションを一時的に閉じるのに役立ちます。
• 低圧流体パイプライン:配管の材質、圧力、温度、接続仕様が適合する継手を検討できます。

アプリケーションの適合性は、継手の技術文書、パイプの寸法、システム圧力、温度、流体媒体、および該当する地域の基準に照らして常に検証する必要があります。

圧入シールは従来の方法とどう違うのですか?

従来のパイプ端のシール方法には、ネジ付きプラグ、はんだ付けキャップ、またはその他の機械的閉鎖システムが含まれます。プレスフィット技術は、冷間機械アセンブリに焦点を当てた別の取り付けアプローチを提供します。

この比較は、1 つの接続方法が普遍的に適していることを意味するものではありません。代わりに、エンジニアと設置者は、パイプの材質、動作条件、設置環境、適用される規格、およびメンテナンス要件に応じて方法を選択する必要があります。

購入者は適切な停止プラグをどのように選択する必要がありますか?

エンジニアリング プロジェクトや大量調達の場合、適切な継手の選択は、価格だけではなく技術的な互換性から始める必要があります。体系的な評価により、設置の問題が軽減され、在庫管理が簡素化されます。

1. 配管材質の確認

既存のパイプラインが銅、ステンレス鋼、またはその他の互換性のある材料を使用しているかどうかを確認します。継手は、対象となるパイプのタイプに合わせて特別に設計され、承認されている必要があります。

2. パイプの寸法を確認する

パイプの外径と壁の特性は重要な選択パラメータです。わずかな寸法の違いでも、挿入、プレス、シールの性能に影響を与える可能性があります。

3. 動作条件の確認

使用圧力、温度範囲、流体の種類、想定される使用環境などを考慮した上でご注文ください。

4. 設置機器の評価

設置チームが互換性のあるプレスツールと、選択したフィッティング システムに適したジョー プロファイルを利用できることを確認します。

5. 品質管理能力をレビューする

卸売またはプロジェクトの注文の場合、バイヤーは材料のトレーサビリティ、寸法検査、圧力テスト、生産の一貫性、および文書の入手可能性を評価する必要があります。

恵通 社は、自社の製造業務には CNC 機械加工および試験装置が含まれており、その製品範囲は DZR 真鍮材料に基づいていると述べています。同社は ISO 9001 および KC 認証も報告しており、該当する製品の OEM/ODM カスタマイズをサポートしています。

主要なインストール手順は何ですか?

プレスフィット接続で意図したシール性能を達成するには、正しい取り付けが不可欠です。正確な手順は製造元の指示に従う必要がありますが、次のワークフローは有用な一般的な参考資料となります。

1. パイプを準備します。パイプを直角にカットし、バリを取り除きます。
2. 表面をきれいにします。ゴミ、金属粉、油などの汚れを取り除きます。
3. フィッティングを検査します。真鍮の本体とシール要素に目に見える損傷がないか確認してください。
4. プラグを配置します。継手を規定の深さまで挿入します。
5. 接続を押します:正しいツールとジョーの構成を適用してください。
6. ジョイントを検査します。プレス操作が正しく完了したことを確認します。
7. システムをテストします。パイプラインを使用開始する前に、該当する圧力または漏れテストを実施してください。

設置者は、互換性のないツールを代用したり、過剰な押し付け力によってシールが改善されると想定したりしないでください。継手メーカーの取り付け説明書に従うのがより安全な方法です。

シール性能を維持するにはどうすればよいですか?

圧入継手は安定した使用ができるように設計されていますが、システムの適切なメンテナンスが依然として重要です。定期的な検査は、大きな漏れや動作上の問題に発展する前に問題を特定するのに役立ちます。

• 露出した接続部に目に見える漏れや湿気がないか検査します。
• 不必要な機械的衝撃からフィッティングを保護します。
• 可能であれば、周囲の設置エリアを清潔に保ってください。
• システム設計の制限に対して圧力と温度を監視します。
• 異常な圧力損失または原因不明の水分が発生した場合は、直ちに調査してください。
• 元のパイプおよび接続仕様に適合する交換用継手を使用してください。

大規模な設置の場合、メンテナンス チームは、取り付け仕様、設置日、圧力テストの結果、交換作業の記録を維持することもできます。これにより、将来のサービス作業に役立つトレーサビリティが作成されます。

よくある質問

圧入黄銅管止めプラグは何に使用されますか?

互換性のあるパイプの端を閉じてシールするために使用されます。一般的な用途には、給水、床暖房、HVAC の変更、パイプ端の終端処理、および制御された圧力試験の用途が含まれます。

圧入止めプラグは半田付けせずに取り付けることはできますか?

はい。コールドプレス接続方式は、パイプ、継手、プレスツールに互換性があり、メーカーの取り付け手順に従っている限り、はんだを使用せずに取り付けられるように設計されています。

恵通のストッププラグにはどのような材質が使用されていますか?

恵通 は、圧入真鍮パイプ ストップ プラグについて、耐脱亜鉛性真鍮を使用し、高強度のシール構造と組み合わせていると説明しています。この継手は、互換性のある銅および薄肉ステンレス鋼パイプ用途向けに設計されています。

継手は飲料水システムに適していますか?

特定の製品構成、シール材、真鍮の組成、認証、および現地の規制要件がすべて適切である場合、飲料水用途を検討できます。購入者は使用前に該当する承認を確認する必要があります。

一時的な耐圧試験に使用できますか?

はい、Huitong は一時的な圧力テストを意図された使用例の 1 つとして挙げています。ただし、テスト圧力とテスト手順は、継手およびパイプライン システムの指定された制限内に維持する必要があります。

購入者は注文前に何を確認する必要がありますか?

少なくとも、配管の材質、外径、肉厚（該当する場合）、使用圧力、温度、流体媒体、接続規格、必要数量、設置工具の適合性を確認してください。大量プロジェクトの場合は、必要に応じて技術図面や品質文書も要求する必要があります。

信頼性の高いパイプエンドシーリングソリューションを選択してください

適切に設計されたパイプ停止プラグは、信頼性の高いシールと効率的な取り付けをサポートしながら、パイプの終端を簡素化できます。 DZR 真鍮構造、精密機械加工インターフェース、シーリング技術、およびコールドプレス取り付けの組み合わせにより、プレスフィット真鍮パイプ ストップ プラグは、互換性のある水、暖房、HVAC、および低圧流体アプリケーションにとって実用的なオプションになります。

販売代理店、請負業者、システム インテグレータ、およびエンジニアリング バイヤーの場合、製品の選択は、寸法互換性、動作条件、設置要件、材料品質、およびサプライヤーの製造能力に基づいて行う必要があります。 Huitong は、工場での製造、研究開発サポート、品質管理機能、認定プロジェクト向けの OEM/ODM オプションを備えた真鍮パイプ継手と流体制御コンポーネントを提供しています。

あなたのプロジェクトに適した真鍮パイプ端のシーリングソリューションをお探しですか?圧入真鍮パイプストッププラグの仕様を確認し、パイプとアプリケーションの要件を確認し、お問い合わせ製品の詳細、テクニカル サポート、カスタマイズ オプション、注文の見積もりについては、こちらをご覧ください。
