媒体流体用自動プログラムフローバルブ

大規模なショッピング モール、オフィス ビル、集合住宅の集中冷暖房システムは、BMS プラットフォームを利用して流体の分配を管理しています。従来の手動または自動式バランシング バルブは、これらのスマート プラットフォームと統合できず、リモート、スケジュール、またはゾーン固有の正確な流量制御を提供できません。ネットワーク内の継続的な圧力変動により、ゾーン間で加熱または冷却が不均一になることが多く、ポンプが全負荷で動作するとエネルギー消費が高くなります。さらに、スプリットタイプのバルブアセンブリには複雑なコンポーネントが含まれ、取り付けと配線が面倒で、ジョイントの漏れのリスクが高くなります。

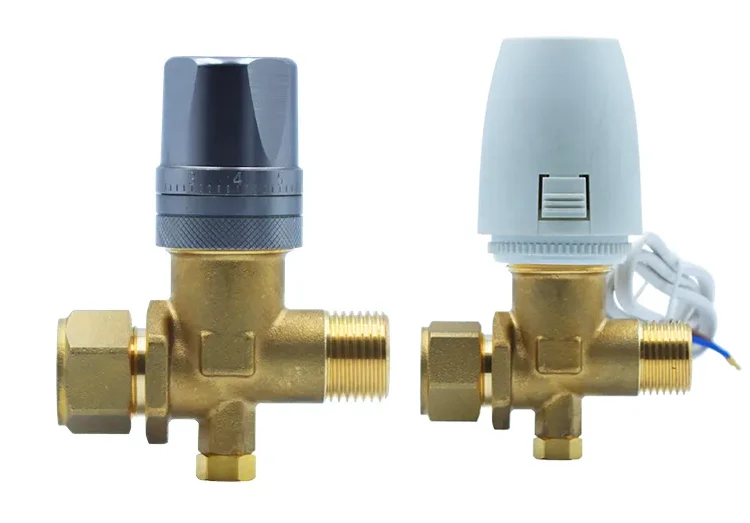

媒体流体用自動プログラム流量バルブは、スマート HVAC BMS アプリケーション向けに特別に開発された、電子制御のプログラム可能な流量バルブです。バルブ本体は肉厚で耐食性の高い HPb59 真鍮から精密鋳造されており、標準の 0 ～ 10V および Modbus BMS 信号と互換性のあるステッピング モーター駆動の電子アクチュエーターが装備されています。

正確な線形流量制御を実現する高精度グランドバルブコアを備えており、事前に設定されたプログラムに従って分岐流量を自動的に調整することで、ネットワークの圧力変動に対抗し、ゾーン温度を安定させ、それによってポンプのエネルギー消費を効果的に削減します。

このバルブには二層の耐熱性 EPDM シールが組み込まれており、加熱媒体と冷却媒体の長期循環中に漏れのない動作を保証します。一体型設計により配管接続部が最小限に抑えられ、現場での配管レイアウトや電気配線が簡素化されます。

マニホールドやさまざまな加熱管材質と互換性のある標準ねじ切りにより、遠隔操作、メンテナンス、スケジュールされたゾーンベースの流量制御をサポートします。これは、オフィスビル、商業施設、大規模住宅コミュニティのスマート HVAC 給水システムに広く適用でき、精密な遠隔制御と長期的な密閉信頼性のバランスをとります。

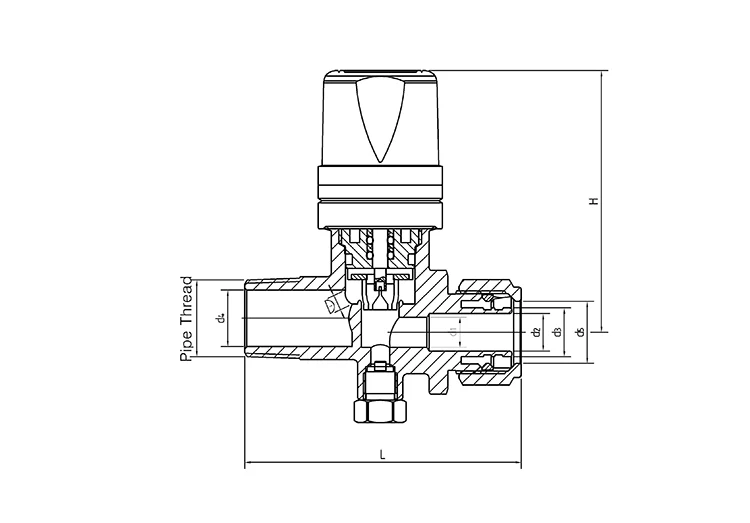

技術的パラメータ

弁体の材質特性

1. 厚みのある耐食性 HPb59 真鍮

バルブ本体は単一の厚みのあるユニットとして鍛造されており、高い材料密度と強度を実現します。 HVAC の加熱および冷却媒体による腐食に耐え、一年中継続的な熱サイクルに適しており、変形や亀裂に耐性があります。

2. 耐腐食性の表面保護

真鍮の基材には精密な表面処理が施されており、石灰スケールの蓄積や媒体による腐食に耐えます。長期間の使用でもスケールや酸化に対する耐性を維持し、バルブの耐用年数を延ばします。

3. 準拠した分光材料試験

未加工の真鍮材料は、有害な重金属が浸出しないようにバッチごとに分光分析を受け、大規模な商用 HVAC 配管プロジェクトで使用される材料の許容基準を満たしています。

インテリジェントな電子制御機能

1. ユニバーサルビルディングオートメーション互換性

2 つの主流のビル管理システム (BMS) 信号タイプ (0 ～ 10 V アナログ通信と Modbus デジタル通信) をサポートする統合ステッピング モーター アクチュエータを備えており、さまざまなスマート ビルディング制御システムへのシームレスな統合が可能です。

2. プログラムされたロジックによる正確な線形流量制御

高精度グランドバルブコアを装備し、リニアな流量調整を実現します。媒体流体用自動プログラムフローバルブは、タイムスケジュールとゾーンに基づいて分岐流量を自動的に調整するプリセット制御プログラムをサポートし、洗練されたインテリジェントな温水バランスを実現します。

3. 動的な圧力の安定化

パイプラインの圧力変動にリアルタイムに応答することで、バルブ開度の自動調整が可能になります。これにより、分岐回路の流れが安定し、大規模 HVAC システムにおける遠くのゾーンと近くのゾーン間の熱の不均衡の問題が解決されます。

密閉性と漏れ防止設計

1. 2層耐熱EPDMシール

HVAC 用途向けに特別に設計されたデュアル EPDM ガスケットを備えています。これらは、高温と低温の交互サイクルに耐え、メディアに長時間さらされても硬化、収縮、亀裂が発生しません。

2. 気密・漏れ防止設計

バルブコアと本体のネジ山の両方を同時にシールすることで、正確なフィット感が保証されます。これにより、圧力変動条件下でも漏れがゼロに維持され、パイプラインの漏れや漏れの故障を効果的に防止します。

3. 長期連続運転に最適

シーリング アセンブリは、10,000 回を超える高温および低温サイクルを含む耐久性テストを受けており、商用 HVAC 用途での年間を通じての中断のない動作中にシーリング性能が低下しないことが保証されています。

統合設置のメリット

1. 一体型設計により配管接続を削減

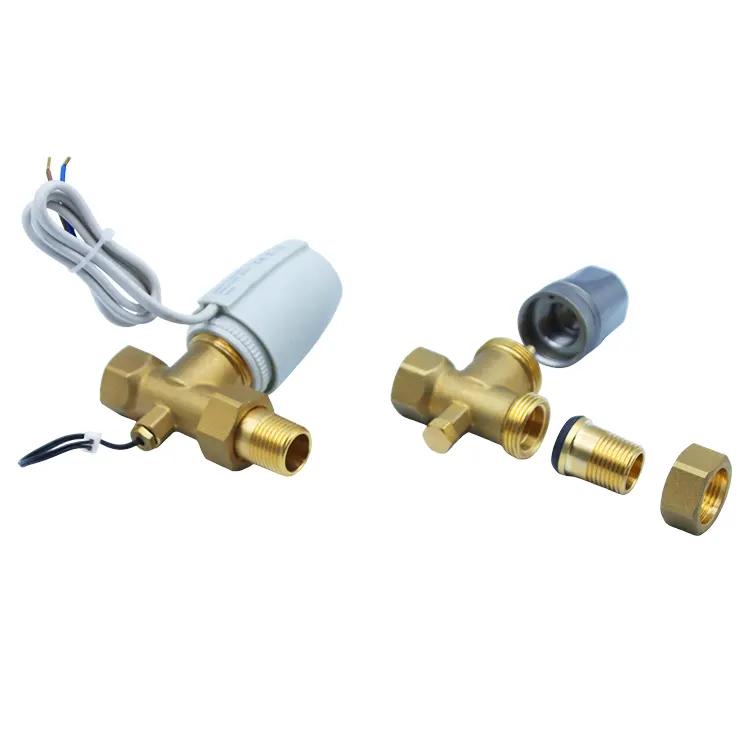

バルブ本体と電子制御アクチュエータ モジュールは単一ユニットとして成形されているため、別個のアクチュエータやアダプタ フィッティングが不要になります。これにより、ねじ接続の数が大幅に減り、複数の箇所での漏れのリスクが軽減されます。

2. 現場配管・電気配線の簡素化

コンパクトで合理化された構造は、標準化された電気接続ポートを備えており、配管レイアウトと制御配線手順を簡素化し、それによって大規模な HVAC プロジェクトの現場での設置時間を短縮します。

3. さまざまな管材に対応するユニバーサルねじ

バルブの入口と出口には業界標準のユニバーサルねじが使用されており、床暖房やセントラル空調システムの加熱/冷却媒体に使用されるさまざまなマニホールドや配管材料と直接互換性があります。これは、新築プロジェクトと改修プロジェクトの両方において従来のバルブの直接の代替品として機能します。

商業用 HVAC アプリケーションの省エネ価値

1. インテリジェントなゾーンベースのスケジュールされたフロー制御

ビルディングオートメーションプログラムを利用して、システムは時間とゾーンに基づいて流量を調整します。媒体流体用の自動プログラム流量バルブは、非稼働時間中の媒体流量を自動的に減らし、非効率なポンプ動作を防ぎます。

2. 安定した油圧バランスとシステムのエネルギー消費量の削減

分岐全体の流れを動的にバランスさせて乱流と局所的な高圧損失を排除し、循環ポンプの負荷を軽減し、長期的にセントラル空調および地域暖房システムの全体的なエネルギー消費量を大幅に削減します。

3. 遠隔集中O&M

ビルディングオートメーションプラットフォームとの統合により、バルブ動作パラメータの遠隔監視と流量制御プログラムの変更が可能になり、試運転のために機械室に頻繁に現地訪問する必要がなくなり、継続的な商用 HVAC メンテナンスに関連する人件費が削減されます。

適切なアプリケーションシナリオ

1. オフィスビル向けインテリジェントセントラル空調システム

高層オフィスビルの集中冷暖房配管に対応。ビルディングオートメーションシステムと統合して、ゾーンベースの温度制御とリモートプログラム調整を可能にし、複数のオフィスフロアにわたる冷暖房の統合管理を容易にします。

2. ショッピングモールや複合商業施設向けの大規模空調プロジェクト

商業スペースでは人の出入りが多く、冷暖房負荷が大きく変動します。プログラム可能な制御バルブは、営業時間に基づいてパイプラインの流れを自動的に調整し、さまざまなゾーンの温度のバランスをとり、運用エネルギー消費を削減します。

3. 大規模住宅コミュニティ向けの集中暖房システム

これらのシステムは、高層住宅ビル内の冷暖房媒体の幹線および支線の流れを管理します。高層階と低層階の温度差をバランスさせるために、建物またはユニットごとにフロー プログラムを事前設定し、スマート コミュニティ暖房管理プラットフォームとの互換性を確保できます。

4. レガシー HVAC システムのスマートな改修

自動バランスバルブを備えていない既存のシステムは、大規模な配管交換を必要とせずにアップグレードできます。古いバルブをこれらのプログラム可能なスマート バルブに交換するだけで、インテリジェントな制御への迅速なアップグレードが可能になり、遠隔監視および制御のためにビル管理システム (BMS) に統合することが可能になります。

エンドツーエンドの標準化された品質管理システム

1. 原材料の耐久性試験

真鍮製のバルブ本体はバッチ方式のスペクトル分析を受けます。電子アクチュエーター、高精度バルブコア、EPDM シールは、熱サイクル、静水圧耐性、数万回の開閉サイクルなどの厳しいテストを受け、故障しやすいコンポーネントを特定して排除します。

2. 完成品の100%包括的な性能テスト

すべてのプログラマブル フロー バルブは、流量校正、BMS 信号通信の安定性、静圧/気密リーク テストという 3 つの主要な検査を受けます。主要な性能指標 (流量制御の精度、電子信号の応答、パイプラインのシールの完全性) が厳密に検証されています。

3. コーディングによるバッチレベルのトレーサビリティ

各バルブ本体には、固有の製造バッチ番号が刻印されています。鍛造、機械加工、電子アセンブリ、最終検査など、あらゆる製造段階からのデータはアーカイブされ、完全なトレーサビリティが保証されます。発送には、包括的な材料レポートと工場検査証明書が含まれます。

アフターサービスポリシー

1. 12ヶ月のメーカー保証

すべての製品には、真鍮のバルブ本体の亀裂、電子アクチュエーターの信号障害、バルブコアの固着、ガスケットの漏れなど、材料と製造に関連する固有の品質問題をカバーする標準の 12 か月のメーカー保証が付いています。

2. 電子油圧コミッショニングに関する専門的な技術指導

プロのエンジニアが、BMS 配線規格、フロー プログラム構成、油圧バランス、漏れや信号障害のトラブルシューティングをカバーする 1 対 1 の実践的なガイダンスを提供するため、大規模プロジェクトの現場での試運転中のやり直しの必要性が最小限に抑えられます。

3. 多言語、24時間365日の国境を越えたカスタマーサポート

多言語のオンライン サポート チームは世界のタイムゾーンに対応し、海外の HVAC 請負業者や BMS システム インテグレータに対する製品の選択、一括注文ステータスの更新、販売後のトラブルシューティングに関する問い合わせに迅速に対応します。

4. バルクプロジェクト向けのカスタマイズされたプログラミングとOEM部品の長期供給

大規模商業施設や地域暖房プロジェクトの場合、特定の BMS モデルやゾーニング要件に合わせてカスタマイズされた制御プログラムを提供します。また、電子アクチュエーターやEPDMガスケット、高精度バルブコアなどのOEM交換部品も長期安定供給いたします。

よくある質問

Q1: スマート ビルディング アプリケーションにおける標準的な自動式バランシング バルブと比較したプログラム可能な電子フロー バルブの主な利点は何ですか?

A: 標準の自動または手動バランシング バルブには電子通信モジュールがありません。BMS ネットワークに統合したり、リモート、スケジュール、またはゾーンベースのインテリジェント制御をサポートしたりすることはできません。これは、施設管理者が調整のために機械室を物理的に訪問する必要があり、流量設定が占有率や時間帯による負荷の変化に適応できないことを意味します。当社のプログラマブル フロー バルブは、0 ～ 10V および Modbus BMS 信号と互換性のあるステッピング モーター アクチュエーターを備えています。自動化された多段階流量制御と遠隔集中管理をサポートしており、ビルのオペレーターが中央ワークステーションからゾーン温度を調整したり、空き時間に流量を減らしたり、ネットワーク全体の圧力差を動的に補償したりすることができます。大規模な商用 HVAC プロジェクトの場合、これは、従来の機械式バランス ソリューションと比較して、試運転の人件費の削減、エネルギー消費の削減、ゾーン温度の安定化につながります。

Q2: 0 ～ 10V および Modbus 制御信号は、市販されているほとんどの BMS 機器と互換性がありますか?

A: どちらも商用 HVAC および BMS 制御の世界標準であり、国内および国際ブランドのセントラル空調および地域暖房 BMS システムの主流と互換性があります。バルクプロジェクトの場合、クライアントの特定の制御機器モデルに合わせて通信プログラムをカスタマイズできます。

Q3: 二層 EPDM シールは、高温と低温の媒体を長期間循環させると、水の浸入や漏れが発生しますか?

A: HVAC 用途向けに設計された特殊な EPDM ガスケットが付属しており、高温および低温に耐えることができます。これらは、10,000 回以上の熱サイクルを含む工場での耐久性テストに合格しています。床暖房やセントラル空調システムに見られる加熱/冷却媒体に長期間さらされても硬化、収縮、亀裂が発生することはなく、バルブ本体の二重位置シール構造により一貫した気密性と漏れ防止が保証されます。

Q4: 統合されたオールインワン設計により、パイプシャフトへの取り付けは難しくなりますか?

A: いいえ。媒体流体用の自動プログラム流量バルブの本体と電動アクチュエータは、単一の合理化されたユニットに成形されているため、スペースを消費する外部付属品が不要になります。最小限の配線スペースを必要とする標準化された短距離制御ケーブル インターフェイスを備えているため、標準的な機械室や機器のパイプ シャフトへの設置と配線が容易になります。
