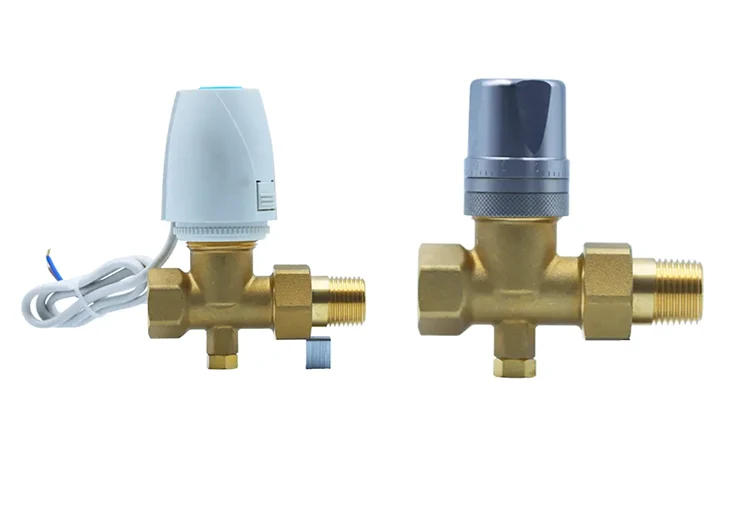

この床暖房パイプ一体型流量制御バルブは、Huitong が住宅および中小規模の商業暖房システム向けに特別に開発した機械装置です。一枚の HPb59 真鍮から鍛造され、水垢や酸化に強いニッケルメッキ仕上げが特徴です。
明確な目盛りが付いた精密設計のバルブコアが組み込まれており、個々の回路の水流を手動で正確に微調整できます。これにより、家全体の暖房温度の迅速なバランスが可能になり、暖房の不均一の問題を効果的に解決できます。
バルブ本体には二層の耐熱性 EPDM ガスケットが含まれており、長期にわたる温水と冷水のサイクルによる圧力下でも漏れのない性能を保証します。統合された設計により、追加のアダプターの必要性がなくなり、潜在的な漏れ箇所が減ります。また、コンパクトなサイズなので、狭いマニホールドキャビネットに簡単に取り付けることができます。
|

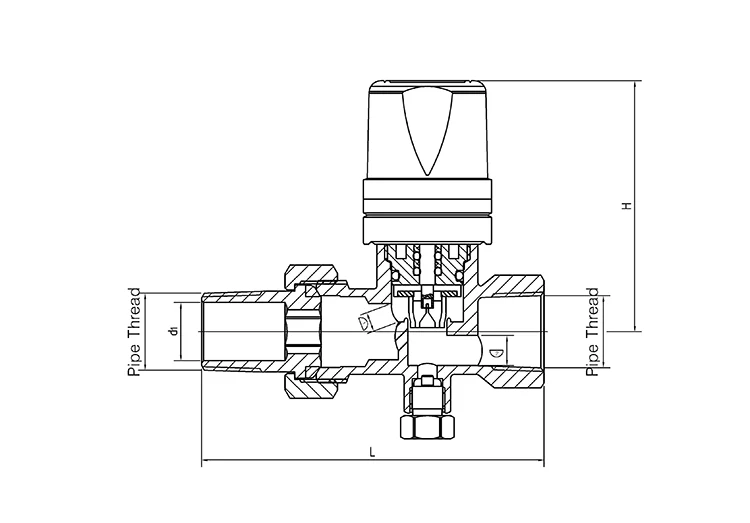

製品仕様 |
L |
H |
d1 |
∅ |
管用ねじ |
|
|
DN |
サイズ |
|||||
|
15 |
1/2" |
88.2 |
64.7 |
15.0 |
5.0 |
7.75 |
熱間鍛造によって壁を厚くして形成されたこの材料は緻密で、気孔や砂穴がありません。安定した耐圧性があり、床暖房システムでの一年中温水と冷水の循環に適しており、変形や亀裂が発生しにくいです。
バルブ本体全体はニッケルメッキされており、真鍮の基材が水中の鉱物や湿気と直接接触するのを防ぎます。これにより、石灰スケールの蓄積と酸化/錆が効果的に抑制され、バルブの耐用年数が延長されます。
真鍮ビレットはバッチごとに分光分析を受け、有害な重金属が浸出せず、材料仕様が満たされており、屋内住宅用暖房システムの環境基準に準拠していることを確認します。
明確な目盛りが付いた特殊な内部バルブコアが特徴です。ユーザーは、個々の回路の水流を直感的かつ正確に微調整できます。調整設定は明確に定義されており、操作が簡単なので、セットアップに特別な機器は必要ありません。
各床下暖房回路の流量を独立して制御することにより、システムはパイプ抵抗の変化を補償します。これにより、ループの遠端の部屋が暖まらないのに、源に近いパイプが過熱するなどの問題が解決され、家全体で均一で安定した暖房温度が確保されます。
分岐全体の流れのバランスを整えることで、局所的な乱流や非効率的な循環を排除します。これにより、循環ポンプの負荷が軽減され、継続的な高出力運転の必要性が最小限に抑えられるため、長期的には大幅な省エネが実現します。
床暖房用に設計された特殊なEPDM（エチレンプロピレンジエンモノマー）ガスケットを2枚装備しています。これらは、熱サイクルに関する工場標準の耐久性テストを受けており、60°C を超える熱湯に長時間さらされた場合でも、硬化、収縮、亀裂、変形に耐えます。
シールはバルブコアとバルブ本体のネジ山の両方に同時に配置され、高精度の取り付けを保証します。これにより、熱サイクルによって生じる水圧の変動下でも気密性と漏れ防止シールが維持され、接続点でのゆっくりとした浸透のリスクが効果的に排除されます。
シーリングコンポーネントは、個別に数万回の高温および低温エージングサイクルを経ています。これにより、住宅または商業用暖房用途において、年間を通じて中断なく動作している間、シール性能が低下しないことが保証されます。
床暖房パイプ一体型流量制御弁本体と調整機構が一体化されているため、追加のアダプターや分流継手の必要がありません。これにより、ねじ接続ポイントの数が大幅に減り、漏洩源での漏れのリスクが最小限に抑えられます。
合理化されたコンパクトな構造により、マニホールドキャビネット内の限られたスペースを節約します。狭い天井の隙間、垂直のパイプシャフト、住宅用の小型マニホールドキャビネットなどの限られたエリアに簡単に設置できます。
バルブ本体の両端は床暖房業界に共通の標準ねじ仕様を備えており、主流のマニホールドに直接接続できます。 PEX およびアルミニウムとプラスチックの複合加熱パイプと互換性があるため、新築住宅と改修プロジェクトの両方で、古い継手の直接交換に最適です。
マンションや戸建住宅の床暖房に最適です。電子制御システムは必要ありません。手動スケールベースの調整は簡単で、すべての部屋の暖房温度のバランスが取れます。コンパクトなサイズなので、標準的な住宅用床暖房キャビネットに簡単に収まります。
使用頻度が高く、パイプの不純物が付着する可能性がある商業スペースに最適です。手動調整により、必要に応じてさまざまなゾーン間で温度のバランスをとることができます。統合された構造により設置が簡素化され、商用ユニットでの標準化された大規模 HVAC の導入に適しています。
複雑なビルオートメーションを必要としない低層オフィスビルの集中床暖房システムに適しています。コスト効率よく油圧バランスを実現します。この製品には、プロジェクト受諾のための完全な認証が付属しており、小規模から中規模の HVAC プロジェクトにおける入札および完了申請の要件を満たしています。
漏れや流量調整の失敗が発生した古いシンプルな流量継手を交換するためのソリューション。これにより、埋め込まれたメイン配管を変更することなく、この一体型フローバルブと直接交換できるため、設置の難易度が低くなり、改造のスケジュールが短くなり、コスト効率よく油圧バランスを最適化できます。
真鍮ビレットはバッチごとに化学組成のスペクトル分析を受けます。バルブコアと耐高温 EPDM ガスケットは、熱サイクル、耐水圧、耐久性/経年劣化について個別のテストを受け、早期劣化や耐圧不足になりやすいコンポーネントを選別します。
すべての統合フローバルブは、ハウジングの水圧耐性、気泡ベースの気密性/漏れ検出、10,000 回の開閉サイクルを含む模擬耐久性テストなど、一連のテストを受けています。これらのテストでは、圧力限界、シールの安定性、バルブコアの滑らかさ、調整スケールの精度を包括的に検証します。
各バルブ本体には、固有の製造バッチ番号がレーザーマーキングされています。鍛造、ねじ切り、バルブコアの組み立て、最終検査などのあらゆる段階からのデータは、完全なトレーサビリティを確保するためにアーカイブされます。出荷時には、真鍮材料のスペクトル分析レポートと工場静水圧/気密証明書を提供し、住宅用床暖房検査、商業用HVACプロジェクト完了届、および海外通関のすべての要件を満たします。
すべての製品には、真鍮製の本体の亀裂、組み立ての問題による漏れ、バルブコアの固着、スケール/ダイヤルの故障など、固有の材料および製造上の欠陥をカバーする標準的な 12 か月のメーカー保証が付いています。
専門の技術者が、マニホールドフローバルブアセンブリの標準、実用的なダイヤル調整方法、パイプラインの断面圧力テスト、シール漏れのトラブルシューティングをカバーするマンツーマンのガイダンスを提供することで、現場での設置および試運転時のやり直し時間を短縮します。
多言語を話すオンラインサポートチームが世界のタイムゾーンに対応し、海外の卸売業者や中小規模の床暖房請負業者からの製品選択、大量注文の追跡、販売後の問題報告などの問い合わせに迅速に対応し、国境を越えたシームレスなコミュニケーションを確保します。
大規模な商業用または住宅用の一括調達プロジェクトの場合、マニホールドパイプの直径とキャビネットのレイアウト要件に基づいてカスタマイズされたねじ仕様を提供します。純正EPDMガスケットや調整式バルブコアなどの交換用摩耗部品も長期安定供給いたします。

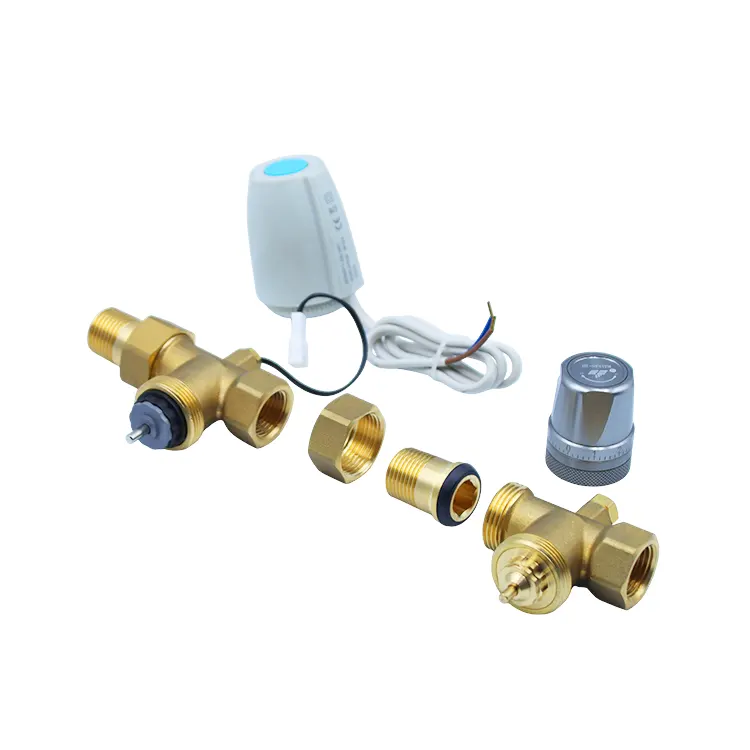

床暖房パイプ一体型流量制御バルブ：電子アクチュエーターを使用しない機械式手動ダイヤル調整機能を備えています。これは、ビルディング オートメーション システム (BAS) を備えていない住宅、中小規模の店舗、小規模オフィス ビルの床暖房システム向けに特別に設計されています。低コストで基本的な油圧バランスをとるために最適化されています。プログラム制御フローバルブ: ステッピングモーター電子制御モジュールを搭載。 0-10VおよびModbusビルディングオートメーション信号と互換性があります。 BMS インテリジェント管理プラットフォームを特徴とする商用 HVAC プロジェクト (大型ショッピング モール、高層オフィス ビル、コミュニティ セントラル ヒーティングなど) に適しています。リモートのプログラムベースのフロー制御をサポートします。
一体型流量制御バルブ: バルブコアの手動回転に依存します。単一ブランチのフローの微調整は、直感的なスケールによって実現されます。関連する電気制御配線や自動化ホストは必要ありません。現場での試運転には専門の電気制御技術者は必要ありません。プログラム制御の流量バルブ: ローカルの手動調整と、建物システムを介したリモート/スケジュールされた自動流量制御の両方をサポートします。電気制御信号線の設置と自動化ホストとの統合が必要です。試運転にはビルディングオートメーションプログラミングの専門知識が必要です。
一体型流量制御弁：中小規模の床暖房プロジェクト（住宅改修、小規模店舗、低層オフィス）を対象としています。電気制御コンポーネントのない合理化された構造が特徴です。調達単価が低い。大容量でコスト効率の高い HVAC 設置に適しています。プログラム制御のフローバルブ: 商業施設や高層セントラルヒーティングシステムなどの大規模な HVAC プロジェクトに適しています。電子制御モジュールと精密バルブコアを組み込むと、単価が増加します。スマートな建物のアップグレードの予算があるハイエンドの商業プロジェクトに適しています。
一体型流量制御バルブ: 電気部品は含まれていません。バルブコアとガスケットのみが摩耗部品です。必要なスペアパーツの種類が少なく、簡単に交換できます。メンテナンスに電気技師は必要ありません。HVAC 設置業者が部品交換を行うことができます。メンテナンスコストが低い。プログラム制御のフローバルブ: 摩耗部品には、電子アクチュエーター、通信モジュール、バルブコア、ガスケットが含まれます。電気コンポーネントの故障には専門の技術者によるトラブルシューティングが必要です。幅広いスペアパーツが含まれます。全体的な長期メンテナンスコストが高くなります。
一体型流量制御バルブ: ネジ付きパイプ接続のみが必要です。電気配線のためのスペースは必要ありません。コンパクトな床下暖房キャビネットまたは天井の隠された配管に直接設置できます。追加の配線取り付け手順は必要ありません。プログラム制御フローバルブ: 配管の設置に加えて、電気制御配線を敷設するためのスペースを確保する必要があります。機械室と機器のパイプ シャフトにはサポート ケーブル トレイが必要であり、現場での建設手順と労働時間が増加します。
A: 旧式のプラスチック製プラグや単純なパイプ継手には流量調整機能が欠けており、床下暖房の分岐全体にわたる水の流れのバランスを保つことができず、家全体の暖房や冷房が不均一になることが容易に生じます。スケールのない標準的なフローフィッティングには調整の基準がなく、設置者の経験に完全に依存しています。これにより、試運転が困難になり、その後の流れのドリフトが発生しやすくなります。床暖房パイプ一体型流量制御バルブは、正確なマーキングが施されたバルブコアを備えており、各回路の流量を直感的に手動で調整できます。その統合構造により、漏れが発生しやすい接続ポイントの数が減り、コスト効率の高い油圧バランスが実現され、さまざまな中小規模の床暖房プロジェクトに適しています。
A:床暖房専用に設計されたEPDMシールを使用しています。これらは、高温と低温 (60°C 以上) を交互に繰り返す 1,000 サイクルを超える工場での耐久性テストに合格しています。一年中熱湯に浸しても硬化したり、縮んだり、ひび割れたりすることはありません。バルブコアとネジ山の両方での二重点シールにより、接続点でのゆっくりとした漏れを長期にわたって効果的に防止します。
A: 国内および海外の HVAC 市場に共通の標準ねじ仕様を利用しており、主流の床下暖房マニホールド ブランドの 95% 以上と互換性があります。住宅、自作住宅、店舗、小規模オフィスビルなど、新規および既存のさまざまなシステムを直接置き換えることができます。カスタムねじ仕様は、非標準マニホールドを使用する大規模プロジェクトに利用できます。
A: バルブ本体は、マニホールドの端または分岐ラインへの設置に適したコンパクトで流線型のデザインが特徴です。段階的な調整ハンドルのみが突き出ており、バルブ本体を床下暖房断熱材で完全に覆うことができます。コンパクトな住宅用暖房キャビネットに設置しても、隙間が限られた狭いユーティリティシャフトに設置しても、板金、配管、断熱材に邪魔されることなく、ハンドルを手動で回すことで流量を簡単に調整でき、シームレスな一人操作が可能になります。
A: もちろんです。バルブのねじ仕様は、古いマニホールドで使用されている継手と互換性があります。改造するには、既存の廃止されたコンポーネントを取り外し、この一体型フローバルブを直接取り付けるだけです。埋め込まれた主供給ラインを切断したり変更したりする必要がないため、改造の複雑さだけでなく、材料費や人件費も大幅に削減されます。
A: ユニバーサル流量制御継手は、マニホールドに接続するために追加のアダプターを必要とする汎用コンポーネントです。マニホールド キャビネット内でより多くのスペースを占有し、潜在的な漏れポイントが追加されます。このバルブは、床暖房マニホールド端の設置用に特別に設計されており、接続と流量調整を単一の統合本体に組み込んでおり、追加のアダプターは必要なく、狭いマニホールドキャビネットにコンパクトに収まります。これは、キャビネットのスペースが限られている住宅および中小規模の商業用床暖房プロジェクトに最適な選択肢です。
