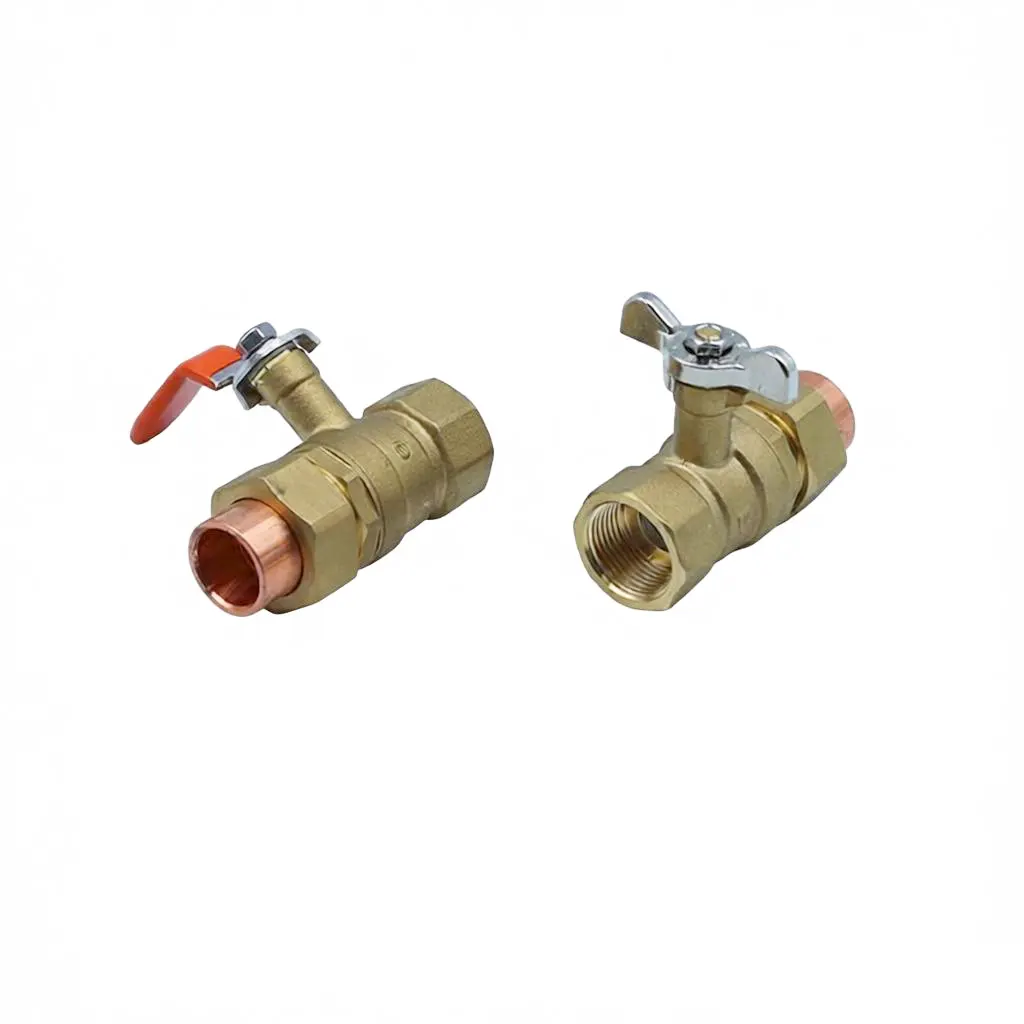

溶接接続ユニオンボールバルブ

溶接接続ユニオン ボール バルブは、Huitong が開発したユニークな複合タイプのパイプライン コントロール バルブです。片面拡張銅溶接スリーブは銅パイプに永久的にろう付けおよび融着されており、電気化学的腐食や長期にわたる振動漏れを排除します。もう一方の端には、切断せずに簡単に分解およびメンテナンスできる取り外し可能なユニオンナットが付いており、溶接パイプラインの長期安定性とユニオンバルブの操作の利便性を完全に統合します。

バルブ本体は厚みのある鉛フリー鍛造黄銅製で、クロムメッキボールと厚みのあるテフロン二層シールが装備されています。フルオープンフロー構造により循環水路のロスが少なく、耐ブリスターバルブステムによりボイラーや暖房・床暖房の交互水圧変動に適しています。バルブセット全体は、溶接構造とユニオン構造の両方について専門的な品質管理を受けています。複数のパイプ直径をカバーし、商業用および家庭装飾用 HVAC 銅パイプ システムに利用可能で、初期建設とその後のメンテナンスの両方のニーズに応える差別化されたエンジニアリング バルブとして機能します。

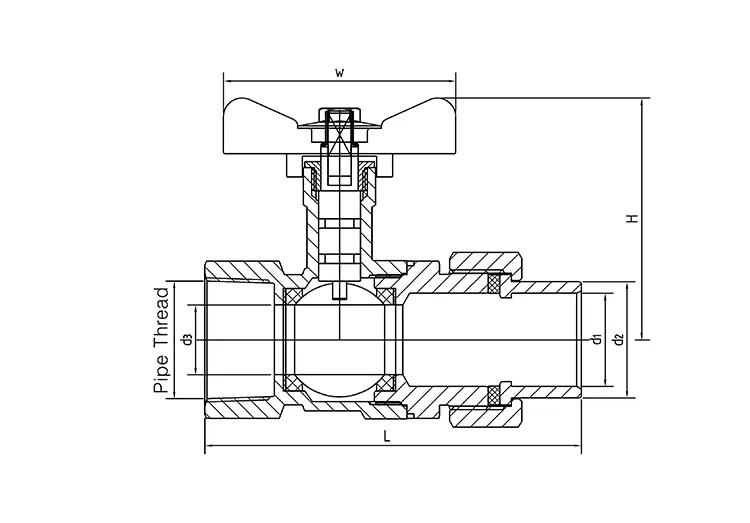

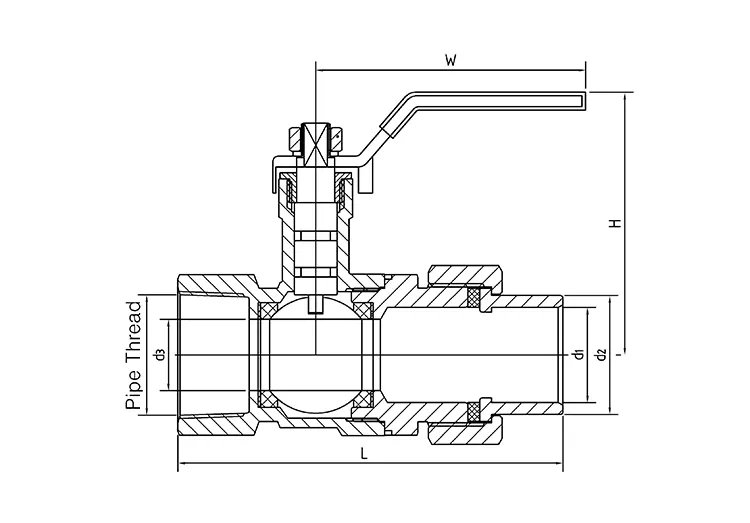

技術的パラメータ

構造設計の利点は何ですか?

1. 片面延長銅ろう付けスリーブ

バルブ本体は片側が延長されて一体化されており、銅溶接端は標準の銅パイプに直接ろう付けできます。銅と真鍮の材質は親和性が高く、溶融後の隙間がなく、長期間の高温水循環による電気化学的腐食や水漏れの問題を完全に回避します。成形後のパイプラインは、強力な全体性能と優れた耐振動性を備えています。

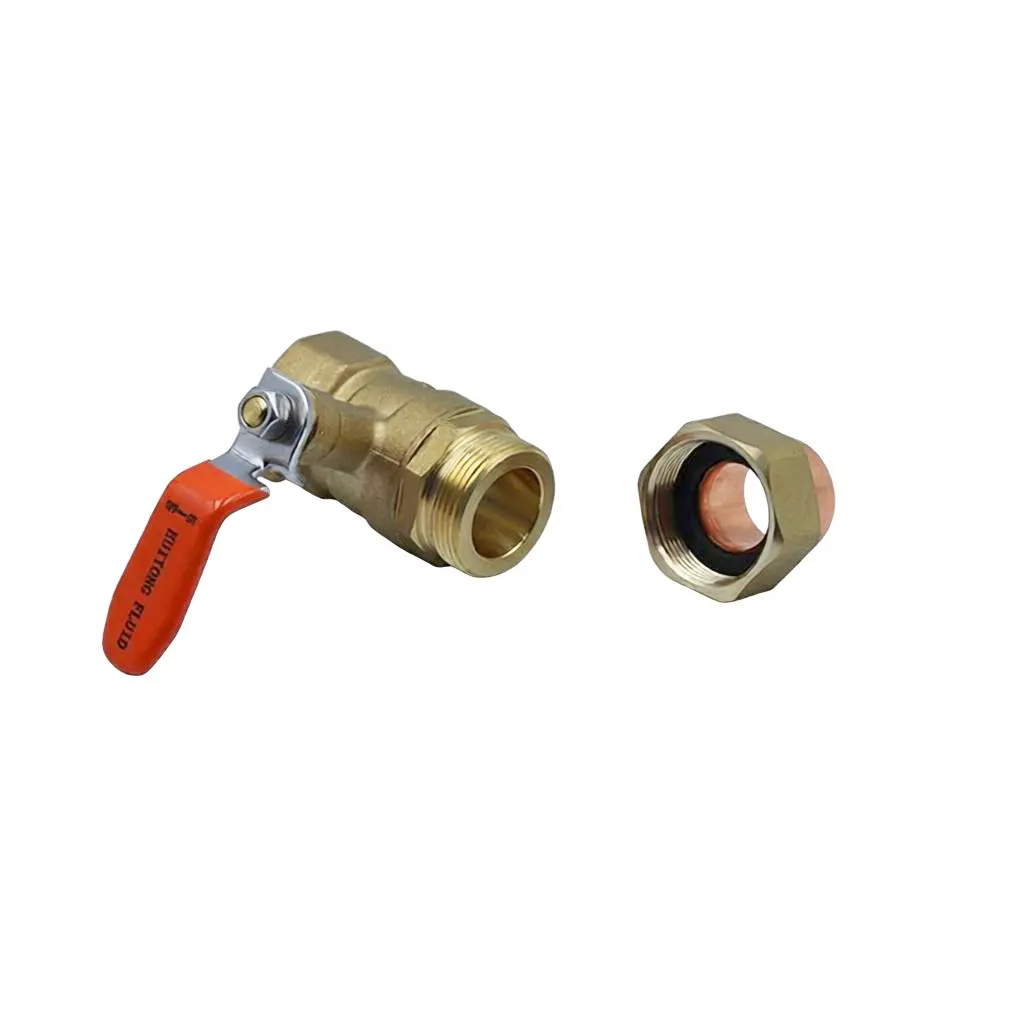

2. 反対側ユニオンナット部品別体式

反対側には着脱可能なユニオンスレッド構造を採用。後のバルブ交換、パイプラインの清掃、および機器のメンテナンスの際には、元の銅パイプを切断したり廃棄したりすることなく、ユニオンナットを緩めるだけでバルブ本体を分離できます。これにより、パイプ材料の消費量と現場での建設時間が大幅に削減され、HVAC プロジェクトの長期的な運用とメンテナンスのコストが削減されます。

3. 二重構造が相互に補完し、フルサイクルのパイプラインエンジニアリングを実現

初期の建設中に、溶接端を使用してパイプラインの固定を完了し、長期的な動作とシールの安定性を確保します。後のメンテナンスでは、ユニオン構造を使用して迅速な分解と組み立てを実現します。これにより、完全に溶接されたパイプラインの高額なメンテナンスコストが解決されるだけでなく、長期間の高温振動に耐性がない純粋なユニオンボールバルブの欠点も補われます。長期にわたる HVAC 循環システムに適しています。

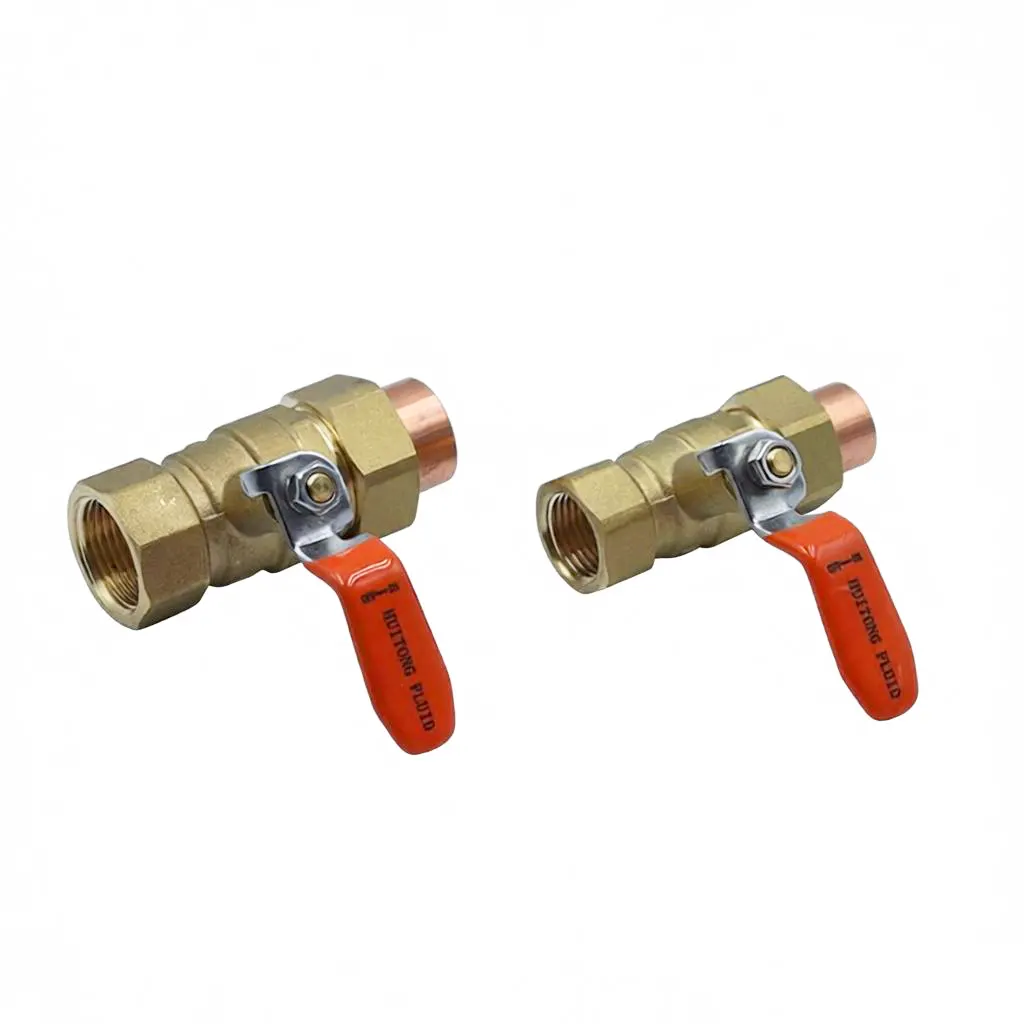

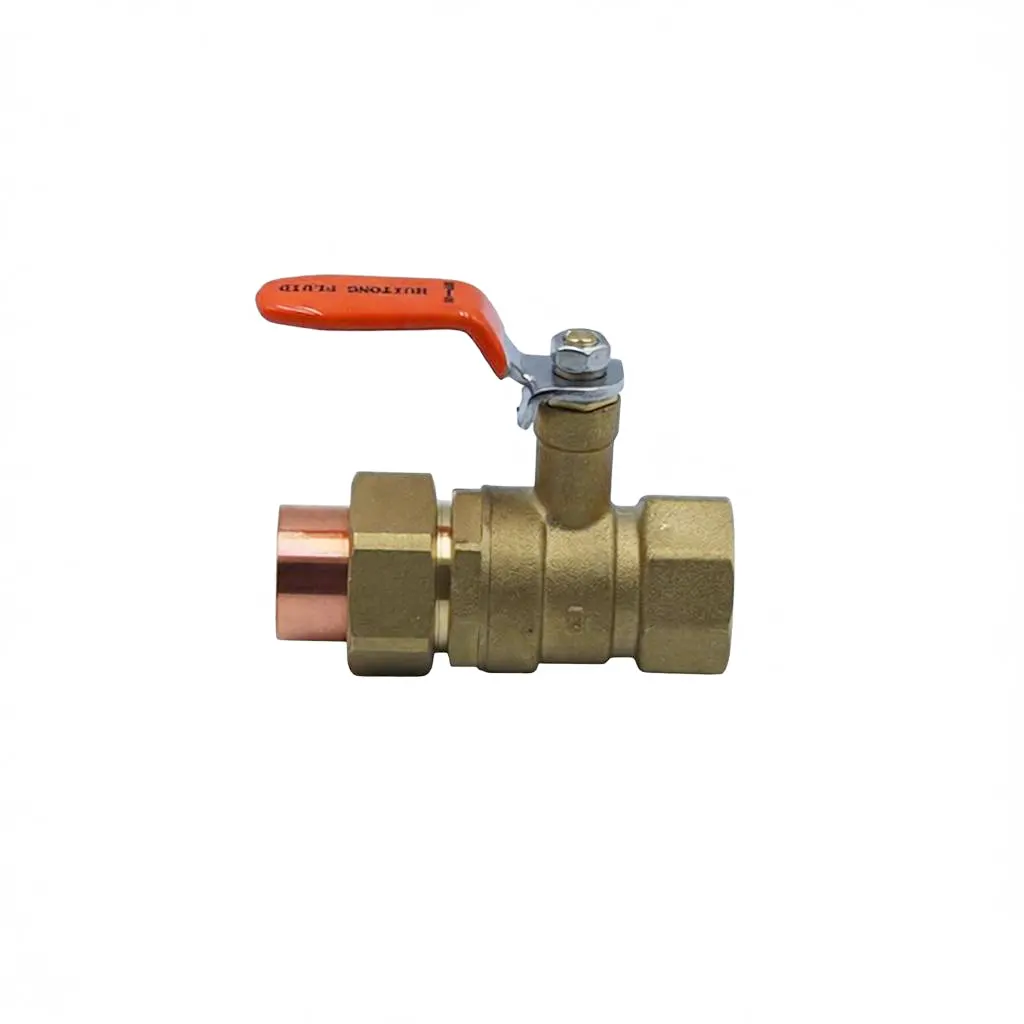

製品詳細

1.肉厚鉛フリーDZR鍛造

溶接接続ユニオンボールバルブのバルブ本体は熱間鍛造プロセスによって製造されます。バルブ肉厚が均一であり、通常のダイカスト製バルブボディに比べて耐圧性、耐クラック性に優れています。鉛を含まない材質なので重金属を放出せず、家庭用浄水や業務用給湯に適しています。長時間の高温水流下でもスケールの発生、錆び、穴あきが起こりにくいです。

2. クロムメッキソリッドボール

ボールの表面は精密なクロムメッキと研磨が施されており、耐摩耗性と耐スケール性を備えています。二重層の厚みのあるテフロンバルブシートは両側にしっかりとフィットし、冷水と温水の流れの前後方向の影響に関係なく、漏れをゼロに維持できます。暖房システムとボイラーの間の温度差によって生じる交互の水圧変化に、一日中耐えることができます。

3. 内蔵の噴出防止安全弁ロッド

弁棒下部にリミットロック構造を追加し、ボイラーの起動停止時やポンプ切換時に発生する瞬間的な高圧に対して補強しています。これにより、弁ロッドの飛び出しや高温媒体の飛散が防止され、HVAC 機器全体の動作安全係数が向上します。

HVAC システムの水供給効率を最適化するにはどうすればよいですか?

1. 途切れのない全径流路：バルブ本体内部に絞り突起がなく、水の流れを妨げることなくスムーズに流せます。床暖房システムの加熱ムラやセントラル空調の熱交換効率低下などのトラブルを防ぎます。パイプラインの設計フローを完全に保持し、機器のエネルギー消費を節約します。

2.延長90°スムーズ操作ハンドル：操作トルクが優しいロングハンドルタイプの開閉ハンドル。 90°回転するだけで全開・全閉スイッチが完成します。床暖房ボックスや空調機械室の狭い部屋に設置しても、動作の邪魔や邪魔にならずに簡単に移動できます。

3. 溶接成形パイプラインの外観がきれい：片面溶接のため、余分な接合部が露出しません。パイプラインの表面は滑らかで平坦で、ほこりやスケールが蓄積する隙間がありません。これにより、パイプラインの清掃の頻度が減り、機械室や天井などの長期間の密閉された動作環境に適しています。

二重構造による独自の段階的品質検査

1. 基材の耐熱性と耐腐食性の基本特性を決定するためのデュアルメタル原材料の事前スペクトルスクリーニング: 黄銅バルブ本体と銅被覆溶接スリーブのすべての原材料は、搬入時にスペクトル試験を受け、鉛フリー含有量、高温耐性、亜鉛損失防止、および耐腐食性の指標を確認します。これにより、重大な長期高温故障リスクが発生源から確実に回避されます。

2. 完成品の一般的な 3 レベルの基本テスト。すべての基本性能が保管基準を満たしていることを確認します。各溶接接続ユニオン ボール バルブは、シェルの水圧耐性、バブルタイプの漏れ検出、および 1 万回の耐久性テストを通じて完全にテストされます。シールの漏れやスイッチの詰まりの欠陥が排除されます。

3. 差分二重特異性検証、2 種類の構造特有の欠陥に的を絞ったトラブルシューティング: 銅被覆溶接端に対して浸透探傷を実行し、溶接の気孔、不完全な溶接、および微小亀裂をチェックします。ユニオンねじ部の食い込み精度や組立緩み試験を繰り返し実施し、ユニオンの緩みやねじ部の滑りトラブルを防止するとともに、溶接端とユニオン端の品質管理を行っています。

4. 完全なバッチコーディングのトレーサビリティ管理、完全なエンジニアリング認定パッケージの提供: 各製品には独立したバッチコードが刻印されています。鍛造、溶接、加工、試験からのすべてのプロセスデータは永久にアーカイブされます。出荷ごとに、材料のスペクトルレポート、CE 準拠証明書、完成品の欠陥検出レポートを同時に提供することができ、HVAC プロジェクトの入札、海外機器の通関、およびプロジェクトの受け入れに関するすべての審査基準を満たします。

総合サイクルサポートサービス

1. 多次元 HVAC に特化した技術指導

専門の技術チームは、銅管のろう付け温度管理、ユニオンナットの組立力調整、冷間および温間パイプラインの圧力試験、溶接部やユニオンの漏れのトラブルシューティングなどの問題に対して、マンツーマンの専用ソリューションを提供できます。これにより、オンサイトでの試運転サイクルが短縮されます。

2. 24時間365日のオンラインアフター対応

セントラル空調およびボイラー暖房プロジェクトの海外および国内の購入者向けに、多言語によるオンライン コンサルティングを提供します。時差に関係なく、組み立てに関する質問、互換性の問題、販売後の障害の報告に迅速に対応します。

3. 大規模暖房プロジェクト向けのカスタマイズされたサポート パッケージ

一括集中暖房および商業用セントラル空調設備の注文については、パイプラインのレイアウトに基づいてカスタマイズされた選択とマッチング プランを提供できます。工場オリジナルのユニオンナット、シールバルブシート、銅溶接スリーブの交換部品を長期安定供給することで、プロジェクトのメンテナンスに必要なスペアパーツを長年にわたり供給します。

4. 12 か月の工場オリジナルのマシン全体保証

すべてのユニオン溶接ボールバルブには一律 12 か月の保証が付いています。通常の冷暖房循環条件において、原材料や製造工程に起因する溶接割れ、ユニオン漏れ、シール不良などの不具合を無償で修理・交換部品を提供します。

アプリケーションエンジニアリングのシナリオ

1. 業務用セントラル空調循環銅管システム

本体と末端熱交換分岐回路の接続に適したシステムです。溶接端は機械室のメインパイプに固定され、ねじ端は末端機器に接続されます。将来的にユニットをメンテナンスする際に、メインパイプを切断する必要がなくなり、全館空調メンテナンスのダウンタイムが大幅に削減されます。

2. 住宅用集中床暖房暖房システム

建物のメインパイプには溶接技術を採用し、年間を通して安定した暖房を実現します。各家庭の分岐回路にはネジ構造が装備されています。個々の家庭用パイプラインを改修または修理する場合、建物全体の暖房循環に影響を与えることなく、個別に分解して再組み立てすることができます。

3. 業務用温水ボイラー出入口配管システム

産業用・業務用温水ボイラー用の特殊配管システムです。ボイラーの起動時と停止時の水圧変動に耐えることができます。溶接端はボイラー本体に取り付けて設置でき、ねじ構造は定期的なボイラーの清掃、メンテナンス、フィルターやパイプラインの交換に便利です。

4. 大型業務用浄水・給水銅管システム

ショッピングモールやホテルなどの集中浄水循環システムです。バルブ本体は鉛フリー鍛造製で、飲料水の安全基準に適合しています。溶接されたパイプシステムはすっきりしていて衛生的で、ネジ構造は後の浄水フィルターやパイプラインのメンテナンスや交換に便利です。

よくある質問

Q：全溶接型ボールバルブと比べて、半溶接型、半ユニオン型バルブの利点は何ですか？

A: 完全に溶接されたボールバルブが故障した場合、銅パイプ全体を切断して再溶接する必要があります。このプロセスには、材料費や人件費が高くつき、ダウンタイムも長くなります。この製品のユニオンエンドにより、元の溶接銅管を保持したまま、バルブ本体を損傷することなく分解できます。バルブを交換するだけでパイプラインの動作が回復し、HVAC プロジェクトにおける後のメンテナンスにかかる材料と時間の損失が大幅に削減されます。定期的なメンテナンスが必要な商業用および集中暖房プロジェクトに適しています。

Q: フランジ構造を何度も分解したり再組み立てしたりすると、シール性能が急速に低下しますか?

A: 溶接接続ユニオン ボール バルブには、厚く耐摩耗性の PTFE シーリング ガスケットが装備されています。標準化されたフランジねじの分解公差は妥当であり、10 回の標準分解以内ではシール性能が大幅に低下することはありません。分解を繰り返した後にわずかな漏れが発生した場合は、工場で提供された元のシール ガスケットを交換するだけで、漏れをゼロに戻すことができます。バルブ全体を交換する必要はありません。

Q：狭いボックスの場合、延長ハンドルの操作が断熱綿で妨げられませんか？

A: 延長ハンドルは外側に伸びて操作エリアをカバーします。バルブ本体本体は絶縁綿を完全に包み込み、ハンドルのみを露出させることができます。これにより、パイプラインの断熱構造が破壊されることはありません。 90°のショートストロークのトグル操作により、狭い密閉箱でも開閉が容易で、邪魔にならず、楽に操作できます。
