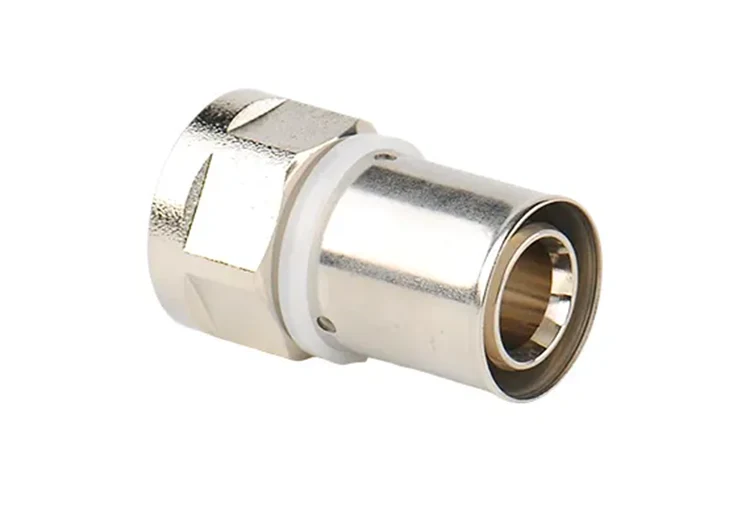

黄銅めねじプレスフィットコネクタ

この真鍮めねじプレスフィット コネクタは、標準のプレスフィット ポートと精密な雌ねじ構造を統合した、最適化された移行継手です。追加のアダプターの必要性がなくなり、銅またはステンレス鋼の配管とさまざまなねじ付き配管コンポーネントの間のシームレスな接続が可能になります。

このコネクタは鍛造 DZR 真鍮で作られており、CNC で精密機械加工されたコアコンポーネントを備え、高温耐性の EPDM シール リングを使用しています。コールドプレスプロセスにより、動作変動に耐え、漏れを防ぐ安全なロックシールが作成されます。設置は安全かつ効率的で、熱間作業や溶接は必要ありません。コンパクトなデザインは狭いスペースや隠れたスペースにも簡単に収まります。汎用性が高く、住宅用浄水システム、セントラルヒーティング、低圧工業用流体配管に適しており、新規設置と改修プロジェクトの両方に最適です。

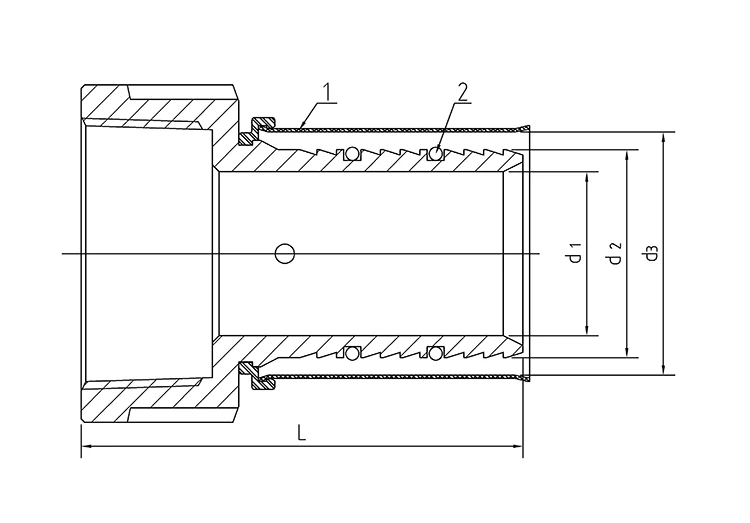

技術的パラメータ

素材、職人技、耐久性

1.DZR鍛造真鍮ベース素材

高品質で耐食性の高い鍛造黄銅ビレットから製造されており、材料は緻密で均一です。長期通水による脱亜鉛や錆を効果的に防止し、飲料水配管の安​​全基準を満たしており、長期連続運転に適しています。

2. 精密CNC加工

ネジの輪郭、シール溝、パイプ挿入ゾーンはすべて CNC テクノロジーを使用して精密機械加工されています。これにより、一貫した寸法公差、正確なねじのかみ合い、しっかりとした圧入シールが保証され、製造レベルでの組み立てギャップが排除されます。

3. 塩水噴霧および耐老化性

原材料と完成品の両方に、厳格な耐腐食性テストと老化テストが行​​われます。このコネクタは、湿気の多いパイプ シャフト、熱サイクル、流体浸食などの複雑な環境に耐え、長期使用による酸化、スケール、構造的損傷に耐えます。

一体型アダプター構造のメリット

1. 配管を簡素化する二機能設計

プレスフィット接続と雌ネジの適応を単一ユニットに統合することで、複数のフィッティングセグメントの必要性を排除し、ジョイントの数を減らし、潜在的な漏れポイントを大幅に最小限に抑えます。

2. 幅広い互換性を実現するユニバーサル仕様

カスタム部品を必要とせずに、バルブ、水道メーター、床暖房ユニットなどの一般的なネジ付き機器に直接接続できる標準化された雌ネジが特徴で、調達と設置の互換性が向上します。

3. 隠蔽設置に最適なコンパクトな形状

合理化されたコンパクトな構造はスペースを節約し、埋め込まれた壁の空洞、天井のプレナム、狭いパイプシャフトなどの限られた設置エリアに完全にフィットします。

高温耐性、漏れ防止シールシステム

1. 特殊高温EPDMシール

高温、変形、劣化に強いカスタムEPDMシールリングを採用。床暖房の温水循環や熱サイクル（温冷交代）にも硬化や亀裂が生じずに耐えられます。

2. 確実な圧入ロック機構

標準の冷間プレス成形により、継手、パイプ、シールの間に緊密な連動結合が形成され、長期にわたる水圧変動や温度サイクルに耐える安全なロック構造が形成されます。

3. 補助消耗品を必要としないシール設計

構造的なインターロックとシールリングを組み合わせた二重保護システムを採用しています。 PTFE テープやシーラントなどの補助材料が不要になるため、材料コストが削減され、より信頼性の高いシーリング安定性が保証されます。

コールドプレスによる溶接不要の取り付けの実用的価値

1. 裸火厳禁。安全上のリスクを排除します

全体に冷間押出圧入プロセスを採用し、従来の溶接や接着のステップを排除します。火花や高熱が発生しないため、真鍮めねじプレスフィット コネクタは、ハイエンドの内装設備、密閉された機械室、および防火制限現場に適しています。

2. 標準工具による迅速な組み立て

業界標準の圧入ツールと互換性があります。 1 人の技術者が迅速に組み立てを完了できるため、1 点あたりの設置時間が大幅に短縮され、大規模プロジェクトの人件費が効果的に削減されます。

3. 高い取り付け耐性

標準化された構造と高い互換性により、複雑な調整が不要です。取り付けプロセスはシンプルかつ標準化されており、人為的ミスによる位置合わせエラーやシールの問題を効果的に防止します。

互換性のある配管と多様な使用シーン

1. 家庭用浄水供給システム

家全体の水道水と家庭用給湯ラインの接続に適しています。材料は浸出がなく安全で、隠された設置は安定性と耐久性があり、家庭内での長期にわたる静かで漏れのない操作のニーズを満たします。

2. 床暖房およびセントラルヒーティングプロジェクト

ネジ付き機器に接続する住宅用床下暖房および商業用セントラル ヒーティングのパイプラインと互換性があります。高温に強いシール構造により、長時間の高温循環や頻繁な発停を伴う条件に適しています。

3. 商業用空調設備配管の改修

オフィスビルやショッピングモールのセントラル空調システムの冷温水ラインの接続に適しています。安定した構造で圧力損失が少ないため、高頻度で連続運転が必要な業務用配管システムに最適です。

4. 低圧工業用流体パイプライン

周囲温度の淡水または低圧の循環流体を輸送する工場のパイプラインに適しています。耐食性と安定した圧力処理が特徴で、軽工業用配管接続の規格に適合します。

比較と選択ガイド: 雌ねじ継手と雄ねじ継手の比較

1. 構造の違い

雌ねじ継手は、雄ねじを備えたバルブ、機器、または機器端に接続するための雌ねじを備えています。凹型ネジのデザインにより、偶発的な衝撃や損傷から保護します。おねじ継手は、雌ねじ付き継手に接続するための雄ねじを備えています。露出したねじ山は、外力による摩耗を受けやすくなります。狭い隠れたスペースには雌ネジ継手をお選びください。おねじ継手は、露出した開放配管レイアウトに適しています。

2. シール耐久性の違い

雌ねじは深いかみ合いと強力なカプセル化を実現します。プレスフィット構造と組み合わせることで、バランスの取れた全体的なシールを提供し、熱サイクル（高温と低温の条件が交互に繰り返される）中の緩みに耐えるため、床暖房や長期間の高温パイプラインに最適です。おねじは露出しており、長期間の湿気の多い環境ではわずかに酸化しやすいため、常温の給水パイプラインに適しています。

3. インストールとメンテナンスの違い

雌ねじプレスフィット コネクタは、機器との面一でシームレスにフィットし、きれいな配管レイアウトを実現します。分解やメンテナンス中にネジ山が摩耗しにくくなります。雄ネジ付きコネクタは、取り付けおよび取り外しのためにより多くの隙間スペースを必要とし、頻繁なメンテナンスが必要なシナリオではネジ山が剥がれやすくなります。メスネジ付きモデルは、頻繁な変更やメンテナンスを伴うプロジェクトに推奨されます。

4. 選択に関する推奨事項

パイプラインの端（バルブ、水道メーター、床暖房機器など）の接続には、雌ネジ付きプレスフィット コネクタを使用します。中間線のネジ付き移行部または雌ネジ継手への接続には、雄ネジ付きプレスフィット コネクタを使用します。雌ねじ付きコネクタは、高温暖房システムおよび隠蔽/埋め込み配管用に優先されますが、露出した周囲温度の給水ラインには必要に応じて雄ねじ付きコネクタを選択できます。

多段階にわたる洗練された品質管理システム

1. 生産前の材料検査

製造前に真鍮の原材料組成とシールリングの耐久性を厳密に検査します。材料分析と耐食性試験を実施して、基準を満たしていない原材料を供給源から排除します。

2. リアルタイム量産サンプリング

生産中にランダムな寸法チェックが 1 時間ごとに実行され、ねじの精度、挿入深さ、溝の公差が正確に管理され、すべての製品バッチにわたって一貫した仕様が保証されます。

3. 総合的な完成品検証

すべての完成品は、気密漏れ試験、圧入安全性試験、塩水噴霧耐腐食/老化試験を受けます。複数のスクリーニングステップにより、漏れ、緩み、腐食のリスクが排除されます。

4. フルバッチのトレーサビリティとアーカイブ

生産ログ、テストデータ、製品バッチ番号は永続的にアーカイブされ、原材料から最終製品の出荷までの全プロセスの品質トレーサビリティが可能になります。

包括的な資格とライフサイクル全体のアフターサポート

1. 完全なコンプライアンス文書

真鍮めねじプレスフィットコネクタには、材料試験報告書、適合証明書、耐食性/老化試験データ、および公式原産地証明書が付属しており、国内プロジェクトの受け入れおよび海外通関のすべての要件を満たしています。

2. 標準化された設置ガイド

圧入作業基準、ねじ接続技術、配管レイアウトの最適化に関するガイドラインを提供し、組立ミスやシール不良などの取り付け問題を事前に防止します。

3. 迅速なオンサイトO&Mサービス

アセンブリの欠陥や配管の互換性の問題に対してリアルタイムで的を絞ったソリューションを提供し、建設上の障害を効率的に解決してプロジェクトの成功を確実にします。
