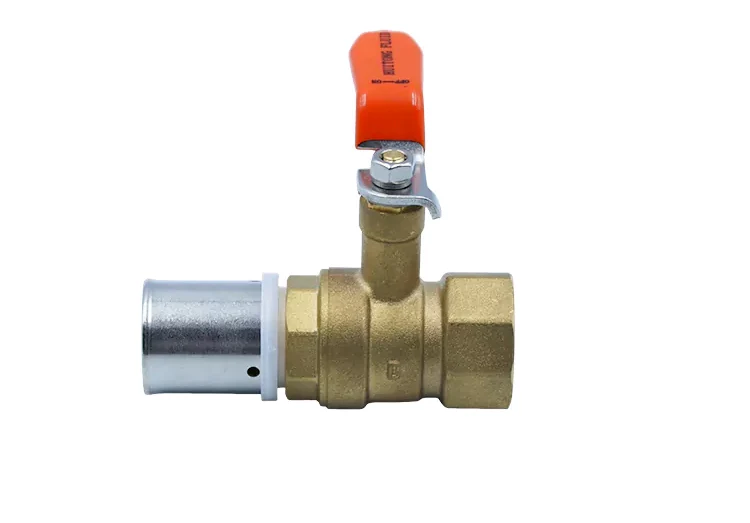

消防管用黄銅プレスめねじボールバルブ

当社の消火パイプ用真鍮プレスめねじボールバルブは、鉛フリー鍛造真鍮構造を特徴とし、従来のめねじと油圧圧入技術を統合しています。設置効率と配管ネットワークの長期的な安全性のバランスが取れており、スプリンクラーや消火栓システムに最適です。

技術的パラメータ

コアの材質と圧力性能

HPb59-1 鉛フリー鍛造黄銅で作られたこのバルブは、1.6 MPa (PN16) の作動圧力に安定して耐え、消火配管網に典型的な湿気の多い環境での腐食に効果的に耐える厚みのある本体設計を特徴としています。

バルブ本体は高温焼戻しと精密機械加工を経て、長期静水圧下でも高い強度を確保し、消火給水システムにおける鉛フリー耐圧材料の基準を満たしています。

DN15 から DN50 までのサイズが用意されているこのバルブは、さまざまな薄肉ステンレス鋼の消火配管ネットワークと完全に互換性があり、設置効率と長期的なシステムの安全性の両方を保証します。

接続方法とシール技術

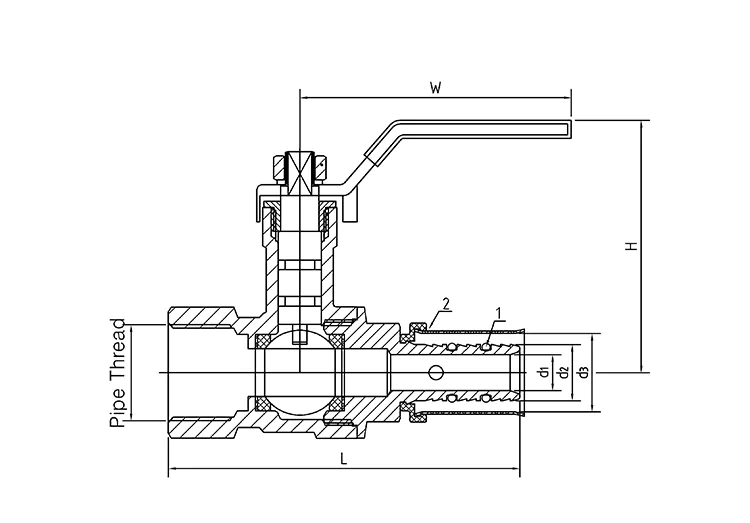

一方の端には、さまざまなネジ付き消火継手への柔軟な接続のための高精度標準の雌ネジ付きインターフェースが特徴で、もう一方の端には、厚みのあるステンレス鋼のグリップ リングと耐老化性のシリコン シールを備えた特殊な圧入インターフェースが使用されています。

油圧圧入技術を利用した接続により、溶接や PTFE テープを必要とせずに、しっかりとした確実なグリップが作成されます。これにより、発生源での長期にわたる静水圧による漏れのリスクが排除され、現場での設置効率が大幅に向上します。

バルブの内部には、高精度のフルボアクロムメッキボールと厚みのある PTFE シートが装備されています。この設計により、流体抵抗が最小限に抑えられ、双方向の気密ゼロ漏れ性能が保証され、スムーズな消火水の流れが保証されます。

制御設計と構造安全性

このバルブは 90° のクイックアクションハンドルを備えており、緊急時に流れを瞬時に遮断または作動させることができ、消火システムの厳しい応答速度要件を満たします。消火管用黄銅プレスめねじボールバルブは、長期間使用しなくても焼き付きを防止する防爆ステム設計を採用しており、突然の火災緊急時にも確実な作動を保証します。

コンパクトな一体構造により設置方向を選ばず、水平・垂直配管レイアウトにも柔軟に対応でき、現場での設置が容易です。

アプリケーションシナリオ

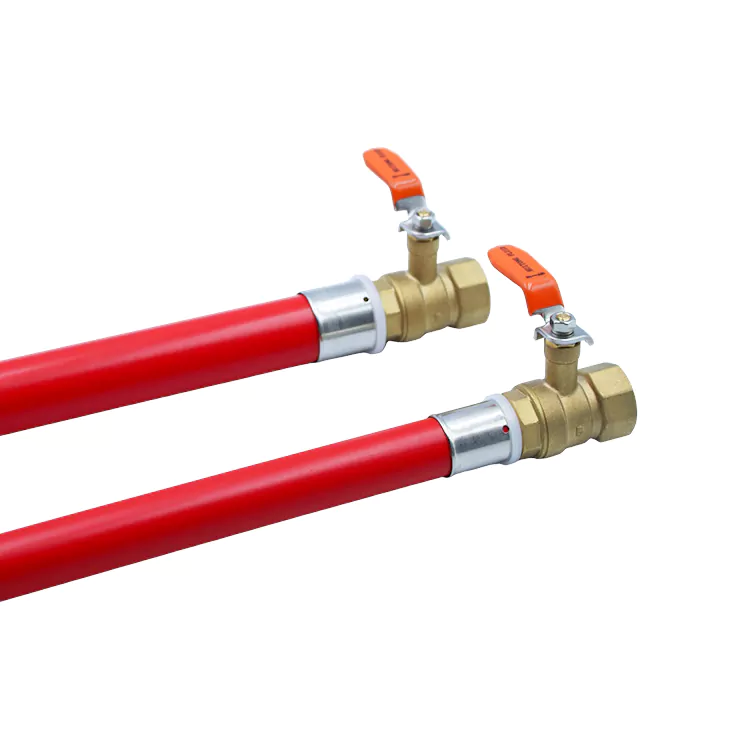

消火スプリンクラーおよび消火栓システム: 薄肉ステンレス鋼の消火配管ネットワークに最適です。高層ビル、複合商業施設、産業施設における消火用水の供給の遮断および分流要件を満たします。

HVAC および給水エンジニアリング: セントラル空調の冷水/冷却水ラインおよび住宅用水道システムに適しており、効率的な流量制御が保証されます。

工業用流体制御: 石油化学や発電などの分野における非腐食性の低圧流体ライン (水、石油、ガス) の急速遮断に最適です。

使用法とメンテナンスに関する推奨事項

適切な取り付け: 圧入エンドを取り付けるときは、ステンレス鋼のグリップ リングとシリコン シールが正しい位置にあることを確認してください。特殊な油圧プレス工具を使用し、バルブ本体を変形させる可能性がある無理な接続は避けてください。

日常の操作: 突然の開閉によるウォーターハンマー効果を避けるために、ハンドルをゆっくり回してください。完全に開閉した後は、長時間のストレスによるステムの変形を防ぐために、ハンドルを 4 分の 1 回転戻してください。

定期検査: 防火保守は少なくとも四半期ごとに実行する必要があります。手動でハンドルを回してスムーズに動作するか確認してください。ステムが固着する場合は、専用の潤滑剤を塗布し、内部のシールガスケットに接触しないようにしてください。

品質管理とアフターサポート

消防用バルブには厳格な品質管理プロセスが導入されています。鍛造黄銅原材料はバッチごとのスペクトル分析を受け、グリップ リングとシールは同時に耐圧試験と耐老化試験を受けます。

すべてのバルブは、シェルの静水圧、気密性、耐久性について 100% テストを受けています (10,000 サイクル以上)。圧入接続は特殊な探傷 (GA79 規格を参照) によって検査され、ねじ山の同軸性とかみ合いの堅さが検証されます。各製品には、ライフサイクル全体のトレーサビリティを実現するための独自のバッチ コードが備わっており、材料レポート、防火検査文書、CE 認証が付属しています。このユニットには 12 か月のメーカー保証が付いています。当社の技術チームは、純正交換部品​​の長期入手に加えて、圧入取り付け、配管ネットワークの圧力テスト、トラブルシューティングに関するガイダンスを提供します。

よくある質問

Q: 従来のねじ接続と比較したプレスフィット接続の利点は何ですか?

A: プレスフィット接続により、溶接や PTFE テープの必要がなくなり、非常に高い取り付け効率が得られます。ステンレス鋼のグリップ リングとシリコン ガスケットの連動によって形成される物理的なシールに依存しており、長期にわたる静的な水圧がかかる従来のねじ継手でよく発生する漏れの問題を効果的に防止します。

Q: 消火管用黄銅プレスめねじボールバルブは、水流を調整するために長期間半開状態に保つことができますか?

A: これはお勧めできません。ボールバルブは、素早い遮断操作 (全開または全閉) ができるように設計されています。長期間にわたってバルブを部分的に開いたままにすると、ボールと PTFE シートのシール面が高速の流体浸食にさらされ、摩耗が促進され、漏れが発生する可能性があります。

Q: バルブを長時間アイドル状態にした後、ハンドルが固着して回らなくなった場合はどうすればよいですか?

A: 防火安全弁を長期間作動させないと、弁軸がパッキン材に付着する可能性があります。バルブは、日常メンテナンスの一環として定期的に (四半期ごとに) 操作する必要があります。バルブが固着している場合は、テコを使って無理に開かないでください。ステムが折れる可能性があります。代わりに、ステムに専用の潤滑剤を塗布し、ゆっくりと回すようにしてください。
