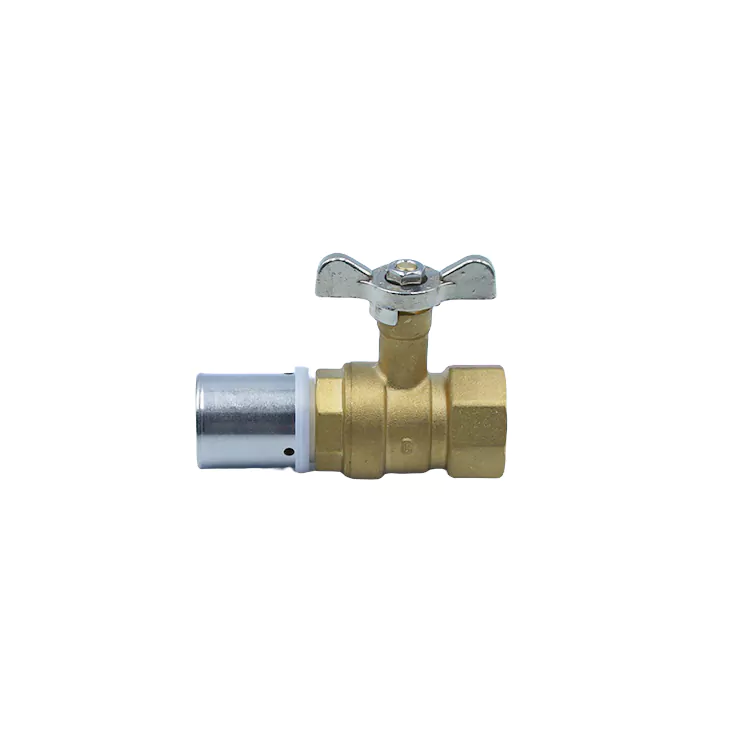

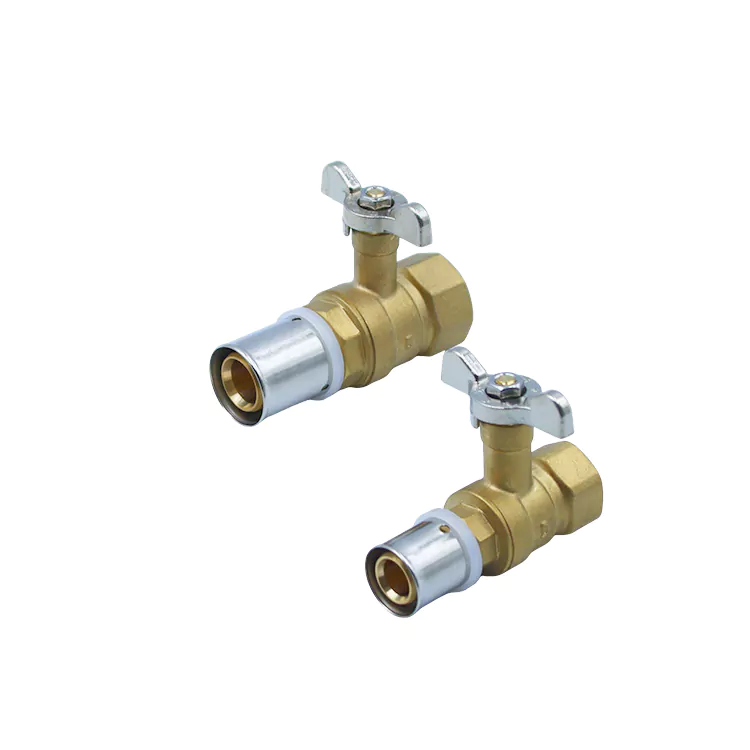

ファイアプレス真鍮バルブバタフライハンドル

Fire Press 真鍮バルブ バタフライ ハンドルは、標準的なバルブを操作できないスペースで信頼性の高い緊急遮断を提供するという、特定の防火課題に特化して設計されています。これは、3 つのエンジニアリング ソリューションを 1 つのコンポーネントに結合します。

プレスフィット接続 - 溶接やねじ切りが不要となり、火災の危険を伴うことなく完成した内装に安全に設置できます。

短いバタフライハンドル - 最小のスイング半径を占め、長いハンドルが壁や断熱材に当たる狭いパイプシャフトでも90°の操作が可能です。

GA79 準拠の HPb59-1 鍛造真鍮ボディ - 漏れのないシールと噴出防止ステム保護により、PN16 定格の圧力完全性を実現します。

その結果、規格の要件を満たすだけでなく、ハイエンドの商業用改修工事、ホテル、住宅用タワーに見られる実際の運用上の制約も解決する防火バルブが誕生しました。

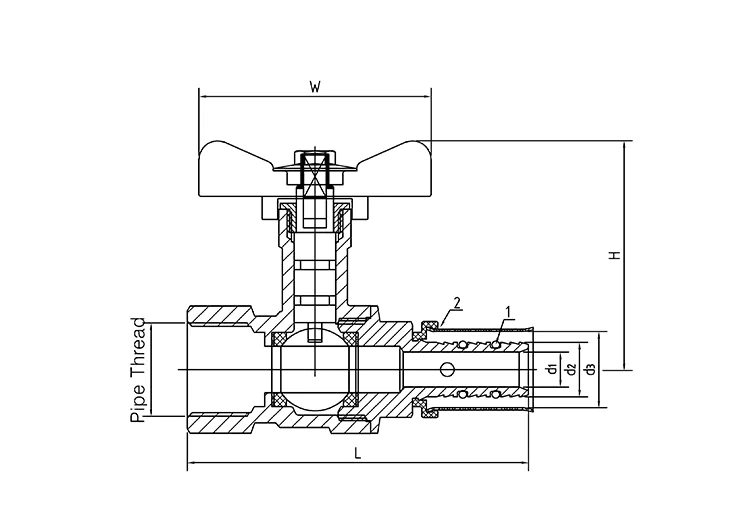

技術的パラメータ

バタフライハンドル

1. 標準の柄の長いバルブは、狭いパイプチェイスでは機能しません: 実際の防火設備では、標準の柄の長いバルブは、環境によって動作不能になることがよくあります。狭い垂直シャフト、天井プレナム、またはクリアランスが限られている機器室に設置すると、長いハンドルが隣接するパイプ、壁、または構造梁に当たり、完全な 90° 回転が妨げられます。ハンドルを閉じ込めるパイプの断熱層によって妨げられます。バルブがアクセス パネルの後ろにあり、スイング半径が制限されている場合はアクセスできません。

2. バタフライハンドルの違い: このバルブは、突き出た長いレバーをコンパクトで滑りにくいバタフライハンドルに置き換えます。短いスイング半径は、長いハンドルでは回転できない狭い隙間に収まり、設置スペースがどんなに限られていても、緊急時にバルブを完全に開閉することができます。

3. 90° 4 分の 1 回転の緊急時対応: コンパクトなサイズにもかかわらず、バタフライ ハンドルは全開から全閉まで完全に 90° 4 分の 1 回転動作を実現し、迅速な緊急停止に関する消防法要件を満たしています。トルクは手袋をした手での操作に最適化されており、ハンドルのウィング設計により、濡れた場所や暗い場所でも確実なグリップを提供します。

4. 消防検査のための視覚的な区別: 独特の蝶のシルエットにより、このバルブは消防検査中にすぐに認識できます。検査官は、標準的な配管バルブの迷路を探索することなく、バルブが正しい位置にあるかどうかを迅速に特定できるため、検査時間を短縮し、コンプライアンスリスクを最小限に抑えることができます。

防火待機状態における物質的完全性

Fire Press 真鍮バルブ バタフライ ハンドル本体は、HPb59-1 鉛フリー真鍮で鍛造されています。この素材は、長期静圧、頻度の低い操作、故障に対するゼロ トレランスなど、防火特有の要求に合わせて特別に選択された素材です。潜在的に砂穴のような気孔がある鋳造真鍮とは異なり、鍛造構造は緻密で欠陥のない完全性を保証し、数十年の使用期間を通じて PN16 (1.6 MPa) 定格を維持します。これは民間グレードのコンポーネントではありません。GA79 防火仕様に従って設計された工業グレードの真鍮であり、バッチごとのスペクトル分析によって鉛フリーのコンプライアンスと耐圧能力を検証しています。

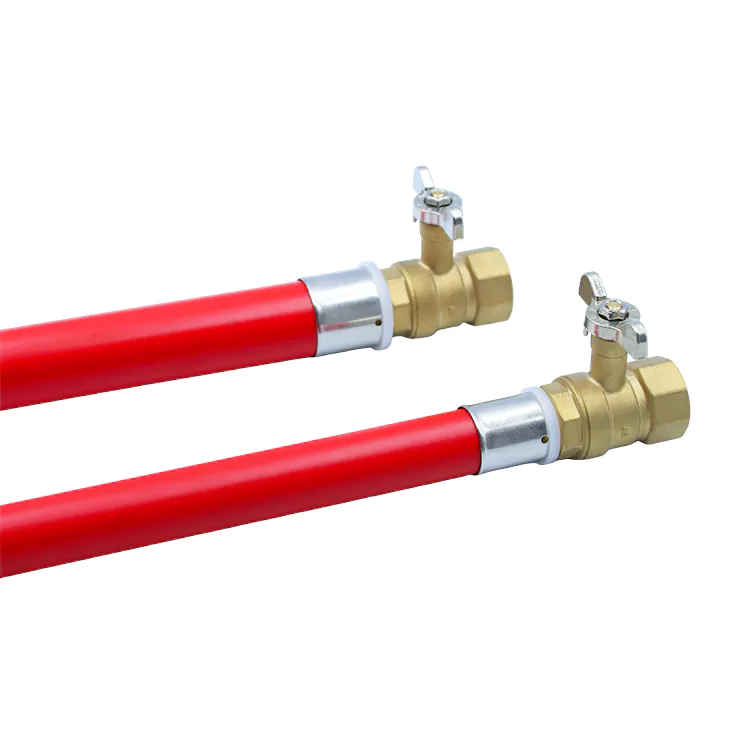

規格に準拠した安全な取り付けのためのプレスフィット技術

従来の防火配管の設置では、多くの場合、火気作業許可、火災監視、溶接後の検査が必要です。このバルブはそれをすべて解消します。ステンレス鋼の圧縮リングと組み合わされた一体型プレスフィット ポートは、溶接、ねじ切り、裸火を使用せず、油圧工具のみを使用して永久的な漏れのない接続を実現します。

内蔵のシリコン シールは、頻繁に流れが発生しない長期間の静的な水浸しなど、消防システムの条件に合わせて特別に配合されています。加水分解、硬化、変形に対する耐久性は、数十年間のスタンバイ状態をシミュレートする特殊な老化テストによって検証されています。

この標準化された圧入形成により、あらゆる設置において一貫した接合品質が確保され、手動溶接やねじ接合アセンブリに固有のばらつきが排除され、防火請負業者の検査負担が大幅に軽減されます。

ファイア フローの完全性とスタンバイの信頼性

Fire Press 真鍮バルブ バタフライ ハンドルのクロムメッキのフルボア ボール コアは、スプリンクラー密度と消火栓の放出圧力を維持するために重要な流量制限を排除します。これはコストを削減した小口径バルブではありません。内径はパイプのサイズに一致しており、消火用水が最も必要な場合の圧力低下を防ぎます。

厚みのある PTFE シートは双方向の気泡密封を実現し、長年の静圧下でも漏れをゼロに維持します。防噴ステムには、高圧サージ下でもステムの飛び出しを防止するトラベルリミットショルダーが組み込まれています。これは、何年ものアイドルスタンバイ後に完璧に動作する必要がある防火システムにとって重要な安全機能です。

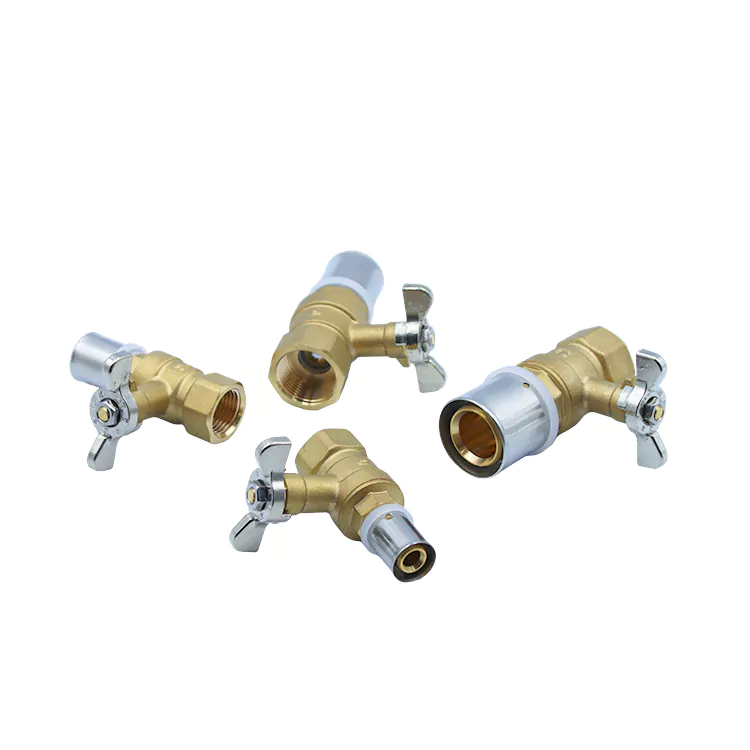

幅広いサイズ範囲

1. 標準消火配管径を完全にカバー: このバルブ シリーズは、DN15 から DN50 までの標準直径をカバーしており、商業ビル、集合住宅、小規模設備室で使用される薄肉ステンレス鋼のスプリンクラーや消火栓配管の寸法に完全に一致します。

2. コンパクトなボディで設置スペースを節約: 合理化されたコンパクトな構造は、冗長コンポーネントのない一体型プレスフィットポート設計を特徴としています。高密度の配管レイアウトに適しており、設置に最小限のクリアランスしか必要とせず、標準化された配管ネットワークの構築が容易になります。

3. 新規および改修プロジェクトに対する汎用互換性: 標準の圧入インターフェースは、市場で主流の薄肉ステンレス鋼製防火配管と互換性があります。新規設置と既存の消火配管ネットワークの改修の両方に適しており、幅広い汎用性を備えています。

防火工学の厳格な品質管理

1. 原材料のバッチごとの分光スクリーニング: HPb59-1 黄銅ビレットのすべてのバッチは分光分析を受け、鉛フリー、耐圧性、耐食性の特性が厳密に検証されます。ステンレス鋼のプレスリングとシリコンシールは、防火システムにおける長期の静水条件への適合性を保証するために、特殊な静圧試験と耐老化試験を受けています。

2. 包括的な防火性能試験: バタフライ ハンドル付きファイア プレス真鍮バルブはそれぞれ、高圧静水圧シェル試験、気密性/漏れ試験、10,000 サイクル耐久性試験などの一連の試験を受け、バルブ本体の圧力限界、シールの安定性、および動作寿命を包括的に検証します。

3. 火災特有の構造的完全性の精密検証: 圧入接続ポートの平面度と気密性を厳密に検査し、操作トルクと構造的同軸度を正確に検証します。この対象を絞ったアプローチにより、パイプの外れ、ジョイントの漏れ、動作上の妨害など、消防配管ネットワークにおける一般的なリスクが軽減されます。

4. フルチェーンのトレーサビリティと完全なコンプライアンス文書: 各製品には固有のバッチ コードがレーザーマーキングされており、完全な製造トレーサビリティを保証します。当社は、材料試験レポート、工場適合証明書、CE 認証を提供し、国内外の市場でのプロジェクト完了の受理、申請、国境を越えた通関の要件を完全に満たします。

プロジェクトの実施およびサポート サービス

1. 防火圧入設置に関する特別な技術ガイダンス: 専門の技術者が、複雑な設置上の課題を解決するために、薄壁ステンレス鋼消火管の圧入、油圧成形、高圧ネットワークのテスト、漏れ検出などのプロセス全体をカバーする実践的なガイダンスを提供します。

2. 多言語による国境を越えたプロジェクトの調整: 当社の多言語カスタマーサービスチームは世界のタイムゾーンに対応し、海外調達の問い合わせ、注文追跡、アフターメンテナンスのニーズに迅速に対応し、大規模な国境を越えたプロジェクトのコラボレーションを促進します。

3. 大規模火災プロジェクト向けのカスタマイズされたソリューション: 大規模なスプリンクラー ネットワークおよび集中消火栓設備の場合、当社は特定の配管パラメーターと建設基準に基づいてカスタマイズされた製品選択計画を提供し、大規模な防火プロジェクトの成功を促進します。

4. 長期保証と純正部品の供給: 消火配管ネットワークの継続的なメンテナンスと修理のニーズを確実に満たすために、完全なユニットに対する 12 か月のメーカー保証と、ステンレス鋼のプレス リングやシーリング ガスケットなどの純正の摩耗部品の安定した長期供給が含まれています。

特定の防火用途への正確な適応

1. 自動スプリンクラー消火配管ネットワーク: 住宅、商業施設、オフィスタワーのスプリンクラー システムの薄肉ステンレス鋼配管に適しています。溶接のない圧入取り付けはハイエンドの取り付けプロジェクトに最適であり、フルボア設計によりスプリンクラーに安定した水流が保証されます。

2. 屋内消火栓給水システム：屋内消火栓の分岐制御線と主制御線の両方に対応。 PN16 高圧定格は定圧消火栓供給の要件を満たしており、バタフライ ハンドルにより緊急時に迅速な開閉が可能です。

3. 老朽化した消火配管ネットワークの改修: 熱間作業 (溶接) の必要性がなくなり、既存の配管構造の完全性が維持されます。圧入技術により、古いバルブや故障したバルブを迅速に交換できるため、建設の複雑さとプロジェクトのスケジュールが大幅に削減されます。

4. 機器室用の密閉消火配管システム: 狭いパイプシャフトや密閉された天井の空洞などの狭いスペース用に設計されています。コンパクトなバタフライハンドルは操作スペースの制約を解決し、耐久性のあるシールは一年中スタンバイ状態にあるシステムの信頼性を保証します。

よくある質問

Q1: 防火プロジェクトにおける標準の溶接バルブと比較した、ファイアプレス真鍮バルブ バタフライ ハンドルの主な利点は何ですか?

A: 標準の溶接バルブは高温作業を必要とし、厳格な現場管理、高い安全上のリスク、および長い建設時間を伴います。ネジ付きバルブはネジ山から漏れが発生しやすくなります。この製品は、油圧圧入、溶接のないプロセスを採用しており、熱間作業のリスクを排除し、設置を迅速化します。 GA79 防火規格に準拠しており、密閉されたスペースやハイエンドの完成したスペースに最適で、安全性、効率性、法規制順守に関するプロジェクトの主要な課題に対処します。

Q2: PN16 の圧力定格は、高層商業用消防配管ネットワークの要求を満たしていますか?

A: はい、完全に互換性があります。バルブ本体は耐圧性を高めるために厚みを持たせた鍛造設計を採用しており、PN16 公称圧力規格を一貫して満たしています。高層消防網に見られる一定の圧力と瞬間的な高圧サージに耐え、商業用および住宅用のさまざまな給水条件に適合し、圧力試験のプロジェクト受け入れ基準を満たしています。

Q3: シールは長期間の静水浸漬にさらされると劣化したり漏れたりする傾向がありますか?

A: いいえ。この製品は、厳格な長期静圧テストと老化テストを経た、特殊な耐老化シリコン シールを使用しています。消火ネットワークの特定の条件（頻繁に水が流れずに静止したままになることが多い）に合わせて最適化されたシールは、優れた耐加水分解性と耐老化性を備え、長期使用中に接続点で漏れが発生しません。

Q4: 短いバタフライハンドルのデザインは緊急開閉操作に支障をきたすことはありますか?

A: いいえ、そうではありません。バタフライハンドルはトルクが最適化された設計で、最小限の力で90°のショートストローク開閉が可能です。狭いパイプシャフトや天井の隙間など、スペースに制約のある環境向けに特別に設計されており、便利な緊急止水や定期メンテナンスが容易になり、長いハンドルを備えたバルブよりも密閉された防火配管システムに適しています。

Q5：圧入接続部は経時変化により配管が外れたり緩んだりする恐れはありますか？

A: いいえ。ステンレス鋼のプレスリングと精密プレス成形プロセスの組み合わせにより、安全な構造が保証されます。かみ合いの深さとフィット感は、工場での特殊な探傷によって検証されます。接続が形成されると、接続は安定し、パイプラインの小さな振動や水圧の変動に耐えることができるため、外れ、緩み、漏れなどの火災安全上のリスクを効果的に排除できます。
