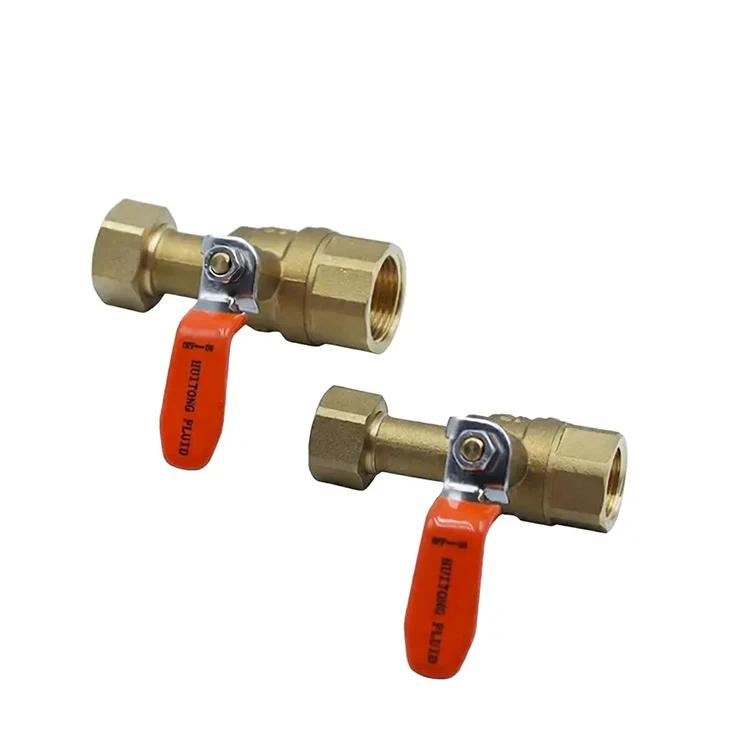

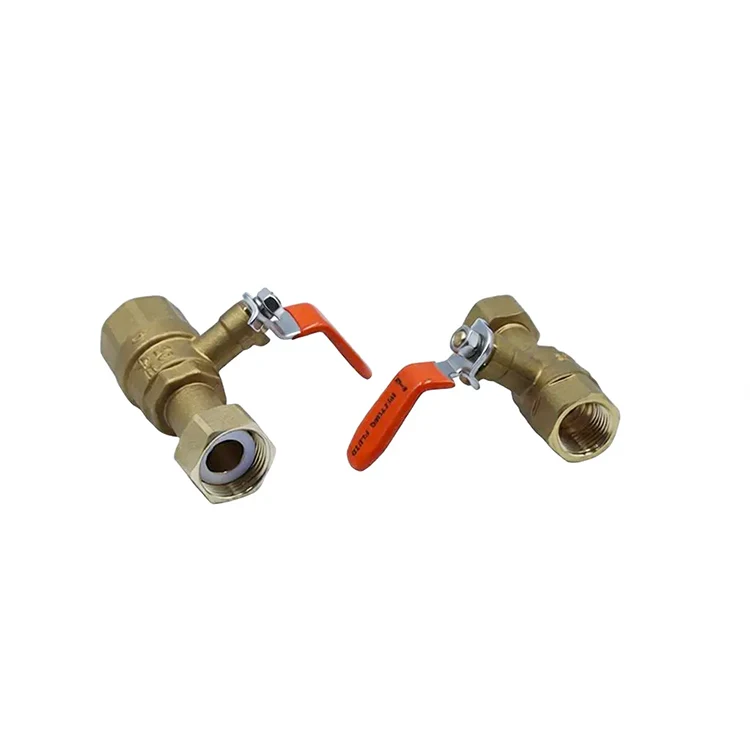

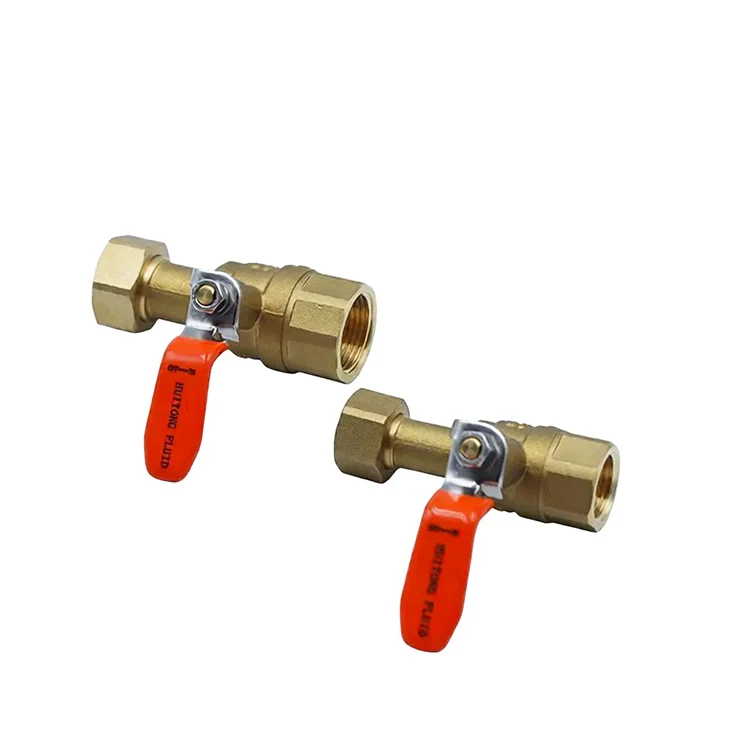

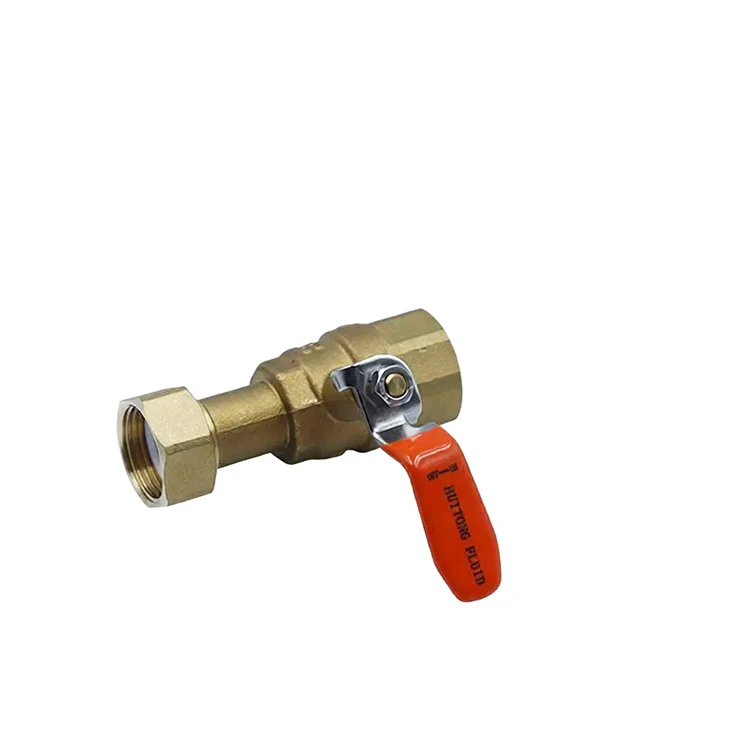

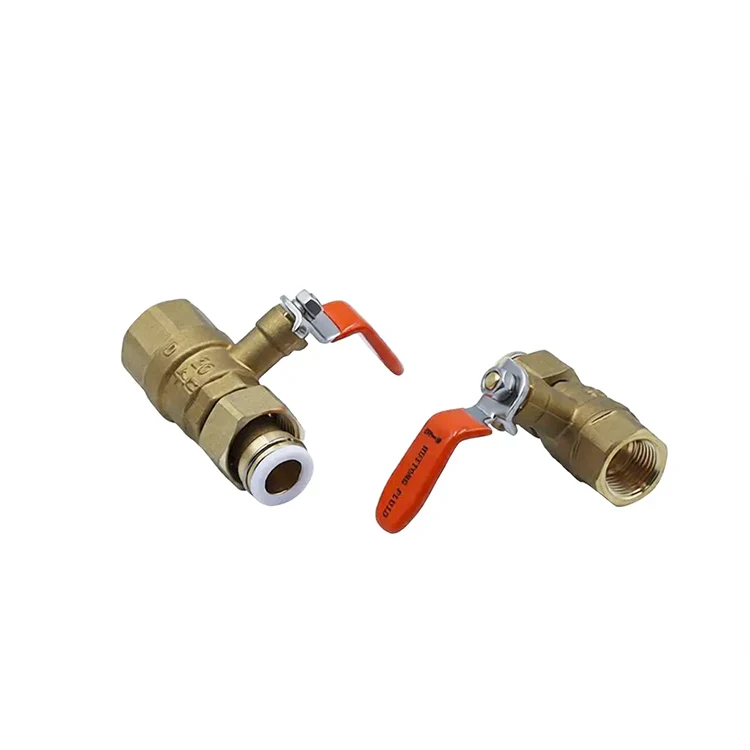

ユニオン付拡張二重めねじ黄銅ボールバルブ

当社のユニオン付き拡張二重めねじ真鍮ボールバルブは、狭いスペースへの設置や将来のメンテナンスに関する課題を解決できるように特別に設計されています。鉛フリーで脱亜鉛耐性のある一枚の真鍮から鍛造されており、両端に延長された雌ネジが付いているため、クリアランスが限られた限られたスペースに完璧にフィットします。両端に着脱可能なユニオンを装備しているため、パイプを切らずにメンテナンスや分解が可能です。

このバルブは、鏡面仕上げのクロムメッキのシールボール、厚みのある PTFE ガスケット、および防爆ステム設計を備えており、熱サイクルによる圧力変動に耐えながら、最小限の圧力損失と漏れのない双方向シールでフルボア流量を保証します。各製品は配管バルブに特有の包括的な品質検査を受け、ねじ精度とユニオンのはめ合いの規格への準拠を保証します。幅広いサイズが用意されており、長期的な信頼性とメンテナンスの手間がかからない、クリアランスの厳しい HVAC 配管に最適です。

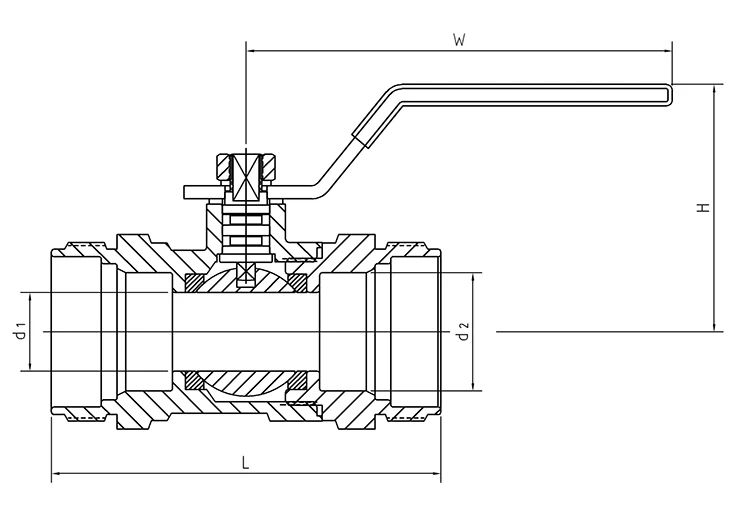

技術的パラメータ

拡張ダブルめねじ構造

1. 延長ねじにより取り付けクリアランスの制限を補います。標準の短ねじバルブと比較して、このモデルは両端に延長めねじを備え、十分なねじのかみ合い長さを確保します。これにより、壁掛けボイラーや空気熱源ヒートポンプユニットの密閉された内部、または壁内配管の狭い凹部などのコンパクトなスペースでの完全なねじのかみ合いが可能になり、不適切なねじのかみ合いによって引き起こされるシール不良や漏れが排除されます。

2. 普遍的な互換性を実現する精密 CNC ねじ切り: ねじ山は高精度の旋削プロセスを使用して製造され、その結果、均一なプロファイルと標準化された公差が得られます。これにより、市販の標準おねじ継手および銅管コネクタとのシームレスな互換性が保証され、カスタム アダプタの必要性がなくなり、配管接続の汎用性が大幅に向上します。

3. 双方向配管用の対称ダブルめねじ設計: 取り付け方向の制限がなく、両端に延長めねじが付いています。流れの方向に関係なくシームレスな接続が可能です。これにより、現場での設置が簡素化され、複雑で密な配管レイアウトに対応できます。

着脱可能なダブルユニオン構造

1. 切断を必要としない非破壊分解：両端に独立したユニオンナットを採用しており、洗浄やシール交換、メンテナンスの際はユニオンを緩めるだけでバルブ本体を取り外すことができます。既存の銅配管を切断したり交換したりする必要がないため、材料の無駄と労力を削減できます。

2. 精密設計のユニオンフィット: ユニオンの噛み合いクリアランスは工場で調整され、完璧にフィットします。分解と再組み立てを繰り返した後でも、接続はしっかりと安全な状態を維持し、緩み、漏れ、ネジ山の剥がれなどの問題を防ぎます。

3. 部品を独立して交換できるモジュール構造：ユニオンナットとシールガスケットを独立して交換可能。特定の磨耗部品のみを交換する必要があるため、バルブ全体を交換する必要がなくなり、長期にわたる大規模なメンテナンス作業における消耗品の調達コストが大幅に削減されます。

鍛造厚肉真鍮バルブボディ

1. 鉛フリー、耐脱亜鉛性の一体鍛造構造：高品質の鉛フリー黄銅から一体鍛造で製造されたバルブ本体は、気孔やピンホールのない緻密で均一な構造を備えています。ユニオン付き拡張二重めねじ真鍮ボールバルブは、脱亜鉛および酸化に対して優れた耐性を備えています。長期間の水流中に重金属が浸出せず、家庭用飲料水の安全基準を満たしています。

2. 肉厚化により耐圧性・スケール防止・耐久性を向上：弁体全体の肉厚を厚くすることで耐圧性に優れ、床暖房や空気熱源ヒートポンプシステムの熱変動や圧力変動にも安定して耐えます。滑らかな内部によりスケールや破片の蓄積が防止され、パイプラインが詰まるリスクが軽減されます。

3. シームレスな一体型設計により腐食リスクを排除: 一体型鍛造構造により継ぎ目がなくなり、分割溶接や組み立てられたバルブ本体に伴う腐食や漏れの脆弱性が回避されます。住宅用および商業用 HVAC 配管システムの年間を通じての継続的な循環需要に理想的に適しています。

シーリングとフローシステム

1. 鏡面仕上げクロムメッキボール + 厚くなった PTFE シール;双方向気密性と漏れ防止：バルブコアは高精度鏡面仕上げクロム研磨を施し、耐摩耗性と防汚性を備えた表面を実現。厚く強化された PTFE ガスケットと組み合わせることで、順方向および逆方向の流れの両方で気泡を通さず、漏れのない性能を実現し、変動する高温および低温下でも硬化または破損することなくシールの完全性を維持します。

2. フルボアのストレート流路。低い圧力損失と効率的な水の供給：内部には直径の減少や流量を制限する突起がなく、スムーズな水の通過を保証します。これにより、パイプラインの圧力損失が効果的に最小限に抑えられ、不均一な床暖房や空気源ヒートポンプの水サイクルにおける流量不足などの問題が防止され、全体的な水の供給効率が向上します。

3. バックシール設計の防爆ステム。動作安定性の向上：瞬間的な高圧スパイクや変動を吸収するバックシール、防噴ステムを内蔵しています。これにより、ステムの飛び出しや媒体の漏れのリスクがなくなり、温冷循環配管システムの安全性が大幅に向上します。

人間工学に基づいた制御設計

1.スムーズな90°操作のための拡張ハンドル;楽なコントロール: 拡張レバーハンドル設計により、軽く 90° 回転するだけで完全に開閉できます。操作はスムーズで引っ掛かりがなく、日常の流量制御に必要な身体的労力が軽減されます。

2. オン/オフ状態を明確に区別できます。操作エラーの削減: スイッチング範囲が明確に定義されているため、バルブが天井に隠されているか、機器キャビネットに囲まれているか、または表面実装されているかに関係なく、ステータスを迅速に識別できます。これにより、供給の中断や漏れにつながる可能性のあるエラーが防止されます。

3. さまざまな空間レイアウトに適したコンパクトな構造: ユニオン付き拡張ダブルめねじ真鍮ボールバルブは、床暖房マニホールド、狭い機器の隙間、キッチンやバスルームの狭いスペースに適した合理化されたコンパクトなデザインが特徴です。配管レイアウト内のスペース使用量を最小限に抑え、さまざまな住宅改修や小規模 HVAC 設置シナリオに最適です。

標準化されたエンドツーエンドの品質管理

1. 原料の分光分析;鉛フリー環境基準の厳守: 真鍮原料のすべてのバッチは分光組成分析を受けます。鉛含有量、耐脱亜鉛性、耐食性などの主要な指標は、水源から直接供給される給水材料の安全性と規制順守を確保するために厳密に管理されています。

2. 100% 包括的な性能試験: 完成品は、静水圧耐性、気密性/漏れ検出、10,000 サイクルの耐久性試験を含む一連の試験を受け、3 つのコア性能指標 (耐圧性、シール性、耐摩耗性) を完全に検証し、欠陥のあるユニットを排除します。

3. 特殊な構造検証: 主要な検査では、延長された両端雌ねじの精度、ねじの同軸度、ユニオン接続のフィット/クリアランスに焦点を当てます。これは、スレッドの剥がれ、結合部の緩み、インターフェイスのリークなどの特定の問題をターゲットにして防止します。

4. フルバッチのトレーサビリティおよびコンプライアンス認証: 各製品には固有のバッチ コードが付けられ、生産プロセス全体にわたるトレーサビリティが保証されます。材料試験レポートと CE 認証が利用可能で、住宅改修、HVAC プロジェクトの受け入れ、海外通関、入札の要件を完全に満たします。

充実したアフターサービス

1. ワンストップの設置および試運転サポート: 専門の技術者が、配管接続、ネジの組み立て、静水圧試験、漏れのトラブルシューティングに関するエンドツーエンドのガイダンスを提供し、狭いスペースでの設置の問題を解決し、現場での手戻り率を削減します。

2. バルクプロジェクト向けのカスタマイズされたソリューション: 住宅改修のバルク調達、空気源ヒートポンプの統合、および大規模な床暖房プロジェクトに合わせてカスタマイズされた配管の選択とマッチングソリューションが利用可能であり、多様な動作条件にわたって標準化された実装を保証します。

3.長期保証とOEM部品供給：ユニオン付き拡張二重めねじ真鍮ボールバルブには12か月のメーカー保証が付いています。 PTFEガスケット、ハンドル、ユニオンナットなどのOEM交換部品を長期安定供給し、プロジェクトの長期メンテナンス時の消耗品不足を解消します。

どの特定の HVAC 配管用途に適していますか?

1. 住宅全体の温水および冷水配管: キッチンやバスルームの隠蔽配管、幹線から分岐までの配電線に適しています。拡張された雌ねじは狭い間隔の埋設パイプに対応し、ユニオン構造により将来のフィルター交換やパイプラインのメンテナンスが容易になります。

2. 個々の家庭用床下暖房循環システム: 床下暖房マニホールドキャビネットの限られたスペース用に特別に設計されています。双方向フロー設計により暖房流量の損失がなく、非破壊分解構造により床暖房パイプの定期的なフラッシングやメンテナンスが可能です。

3. 空気熱源ヒートポンプ冷暖房循環配管：空気熱源ヒートポンプユニットの出入口水回路に設計されています。長期の熱サイクルに耐えます。安定した漏れ防止シールを保証します。コンパクトな機器内部レイアウトにフィットします。

4. 壁掛けボイラー配管: 壁掛けボイラーの狭い設置スペースに合わせて最適化されています。内部スペースを侵食することなく機器のポートにぴったりフィットするデュアル拡張めねじコネクタを備えており、本体の配管を外さずにメンテナンスが可能です。

よくある質問

Q1: 鉛フリー鍛造真鍮バルブ本体は、家庭用の直接飲料水ラインに適していますか?

A: はい、完璧に適しています。バルブ本体は鉛フリーの耐脱亜鉛黄銅製です (スペクトル分析により検証済み)。重金属の浸出を防ぎ、衛生的で環境に優しく、住宅用飲料水配管材料の基準を満たしており、家全体の浄水システムや直接温水/冷水供給システムに安全に使用できます。

Q2: フルボア設計は、空気熱源ヒートポンプと床暖房システムにどのような実際的な利点をもたらしますか?

A: フルボアのノンスロットル設計により、流れ抵抗が実質的にゼロになり、流量の減少や圧力損失が防止されます。これにより、安定した熱交換効率と均一な加熱分布が確保され、局所的な加熱不足や水循環のボトルネックなどの問題が回避され、設備のエネルギー消費量が削減されます。

Q3: 防噴ステムの設計は、配管システムにおける一般的な安全上の問題にどのように対処しますか?

A: 床暖房や空気熱源ヒートポンプシステムの起動と停止を頻繁に行うと、瞬間的な高圧サージが発生する可能性があります。標準のステムは簡単に上向きに押し上げられ、隙間が生じて漏れが発生する可能性があります。当社の製品は、内部機構を確実にロックし、圧力変動に耐え、高圧水の噴霧やシステムの漏れなどの安全上の問題を排除するバックシールの防爆ステムを備えています。

Q4: 延長ハンドルは天井の隠蔽配管や埋設設備ラインなどの狭い場所でも操作しやすいですか？

A: 適応性に優れています。延長されたハンドルにより、操作に大きなスペースを必要とせずに十分なてこ作用が得られます。隠れた天井スペース、狭い機器の隙間、密閉されたキャビネットなどの狭い場所でも、障害物や拘束なしに簡単に 90 度開閉できるため、定期的な検査や調整が便利です。
